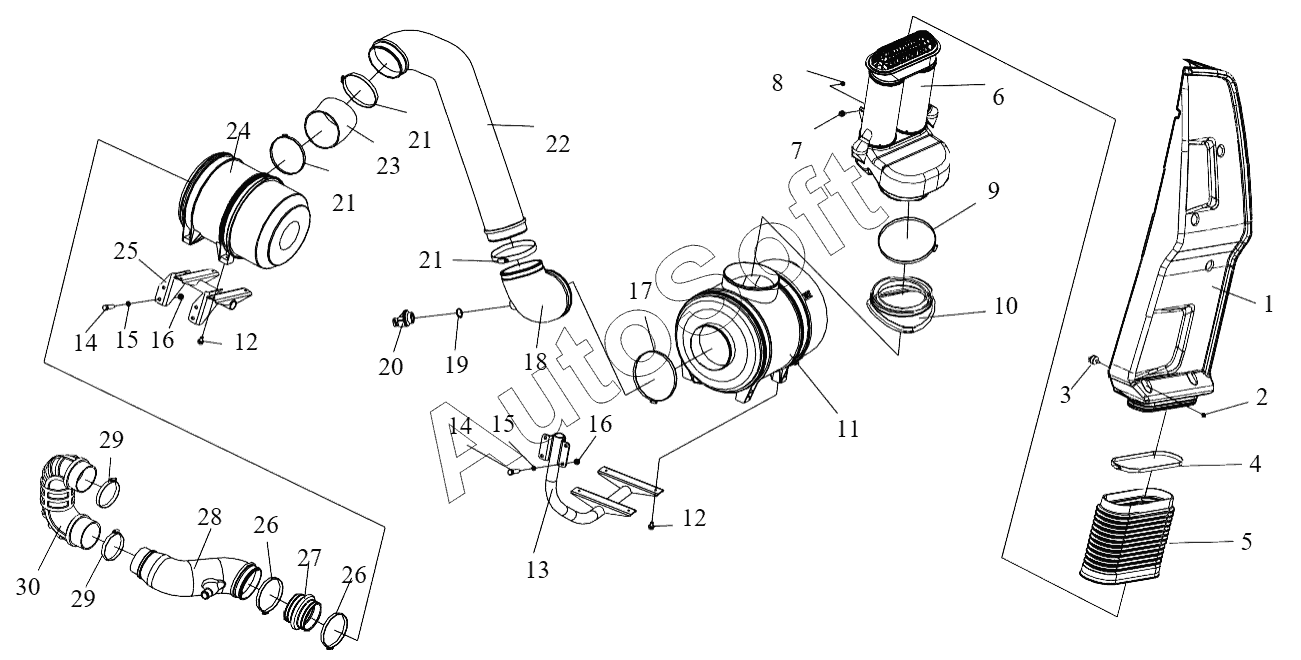

Каталог запасных частей к технике: FAW CA-3250-P66K2L0BT1E4Z (2018). Воздушный фильтр
23
15
15
16
16
17
18
19
20
21
21
21
22
14
14
24
1109060-385
25
26
26
27
28
29
29
30
7
2
3
4
5
1109261Е80А
1109263-5 0А
1109264-50А
6
1
8
9
10
11
1109070-50А
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1109060-385 | 1***5 | Основной элемент в сборе | |
| 1109070-50А | 1***А | Главный сердечник фильтра в сборе | |
| 1109261Е80А | 1***А | Соединительный шланг | |
| 1109263-5 0А | 1***А | Нижняя торцевая крышка | |
| 1109264-50А | 1***А | Упорная пластина | |
| 1 | 1***А | Воздухозаборник в сборе | |
| 2 | C***6 | Гайка | |
| 3 | 1***А | Стойка амортизатора в сборе - воздухозаборника | |
| 4 | 1***А | Червячный хомут для шланга в сборе | |
| 5 | 1***А | Соединительный шланг в сборе | |
| 6 | 1***А | Патрон циклонного типа в сборе | |
| 7 | C***5 | Болт | |
| 8 | C***8 | Гайка | |
| 9 | C***B | Лирка червячного рукава типа В | |
| 10 | 1***А | Уплотнительная втулка | |
| 11 | 1***А | Воздушный фильтр в сборе | |
| 12 | C***0 | Болт | |
| 13 | 1***В | Кронштейн воздушного фильтра в сборе | |
| 14 | C***5 | Болт | |
| 15 | Q***4 | Пружинная шайба | |
| 16 | C***4 | Гайка | |
| 17 | C***B | Хомут | |
| 18 | 1***А | Впускная резиновая труба – выход воздушного фильтра | |
| 19 | C***B | Хомут | |
| 20 | 1***А | Прибор предупреждения забивания воздушного фильтра | |
| 21 | C***B | Хомут шланга | |
| 22 | 1***А | Соединительный трубопровод | |
| 23 | 1***А | Соединительная трубка на входе вторичного воздушного фильтра | |
| 24 | 1***А | Вторичный воздушный фильтр в сборе | |
| 25 | 1***В | Кронштейн вторичного воздушного фильтра в сборе | |
| 26 | 1***А | Хомут крепления усиленного шланга | |
| 27 | 1***7 | Выходная резиновая трубка второго фильтра | |
| 28 | 1***А | Соединительный трубопровод | |
| 29 | Т***А | Хомут крепления усиленного шланга | |
| 30 | 1***А | Соединительная труба - двигатель |
