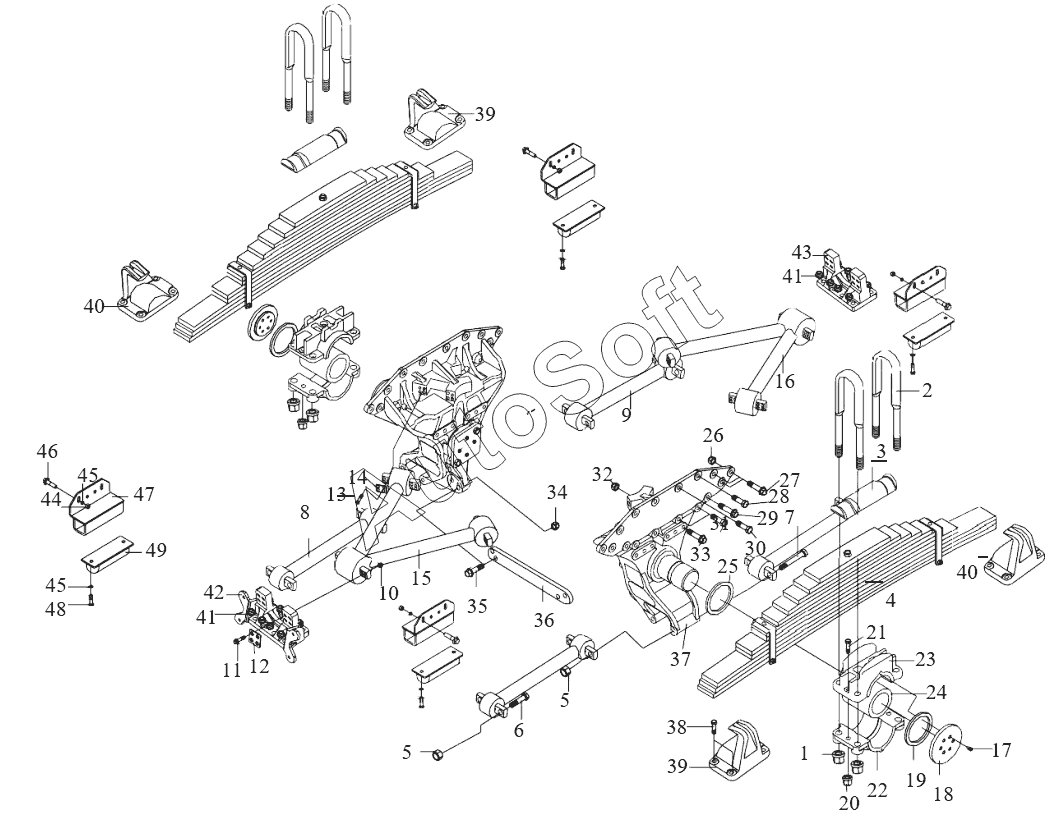

Каталог запасных частей к технике: FAW CA-3250-P66K2L2BT1E4Z (2018). Задняя подвеска
1
2
3
4
2912201-483/В
2912202-483/В
2912203-483/В
2912204-483
2912206-483
2912207-483
2912208-483
2912209-483
2912211-483
2912212-483
2912136-483
2912161-483
CQ34116T
2912171-03/А
CQ15010115
CQ35010
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
2918016-96AJ/A
2918020А626/А
CQ1512445T
Q40324
38
39
39
2912441А71В/В
2912441А71В/В
2919201-А2Е
2919201-А2Е
40
40
2912442А71В/В
2912442А71В/В
2919201-А2Е
2919201-А2Е
41
41
42
291921-71B/A
2919201-A2E
2919202-A2E
43
2919212-571
2919201-A2E
2919202-A2E
44
45
45
46
47
2912437-85А
2912455-242
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2912136-483 | 2***3 | Хомут одиннадцатого листа задней рессоры | |
| 2912161-483 | 2***3 | Центральный болт задней рессоры | |
| 2912171-03/А | 2***А | Распорная втулка-скоба задней рессоры | |
| 2912201-483/В | 2***В | 1-ый лист задней рессоры | |
| 2912202-483/В | 2***В | 2-ой лист задней рессоры | |
| 2912203-483/В | 2***В | 3-ий лист задней рессоры | |
| 2912204-483 | 2***3 | Четвертый лист задней рессоры | |
| 2912206-483 | 2***3 | Пятый лист задней рессоры | |
| 2912207-483 | 2***3 | Шестой лист задней рессоры | |
| 2912208-483 | 2***3 | Седьмой лист задней рессоры | |
| 2912209-483 | 2***3 | Восьмой лист задней рессоры | |
| 2912211-483 | 2***3 | Девятый лист задней рессоры | |
| 2912212-483 | 2***3 | Десятый лист задней рессоры | |
| 2912437-85А | 2***А | накладка ограничителя | |
| 2912441А71В/В | 2***В | Держатель задней рессоры слева промежуточного моста | |
| 2912442А71В/В | 2***В | Держатель задней рессоры справа промежуточного моста | |
| 2912455-242 | 2***2 | Фиксирующий кронштейн и гайка | |
| 2918016-96AJ/A | 2***A | Кронштейн сбалансировочной подвески | |
| 2918020А626/А | 2***А | Вал сбалансировочной подвески с крепежной пластиной в сборе | |
| 2919201-A2E | 2***E | Упругий цилиндрический штифт | |
| 2919201-A2E | 2***E | Упругий цилиндрический штифт | |
| 2919201-А2Е | 2***Е | Упругий цилиндрический штифт | |
| 2919201-А2Е | 2***Е | Упругий цилиндрический штифт | |
| 2919202-A2E | 2***E | Упругий цилиндрический штифт | |
| 2919202-A2E | 2***E | Упругий цилиндрический штифт | |
| 291921-71B/A | 2***A | Верхний кронштейн торсиона промежуточного моста | |
| 2919212-571 | 2***1 | Верхний кронштейн торсиона заднего моста | |
| CQ15010115 | C***5 | Болт | |
| CQ1512445T | C***T | Болт | |
| CQ34116T | C***T | Гайка | |
| CQ35010 | C***0 | Гайка | |
| Q40324 | Q***4 | Пружинная шайба | |
| 1 | 2***0 | Гайка крепления стремянки | |
| 2 | 2***А | Стремянка задней рессоры | |
| 3 | 2***А | Накладка задней рессоры | |
| 4 | 2***В | Задняя рессора в сборе | |
| 5 | T***2 | Гайка | |
| 6 | C***T | Болт | |
| 7 | 2***2 | Болт | |
| 8 | 2***В | Передний нижний торсион с резиновым соединителем в сборе | |
| 9 | 2***В | Задний нижний торсион с резиновым соединителем в сборе | |
| 10 | T***2 | Шестигранная фланцевая стопорная гайка SPL | |
| 11 | 2***D | Болт с шестигранной головкой с фланцем | |
| 12 | 2***D | Прокладка соединителя торсиона в сборе | |
| 13 | 2***В | Винт с внутренним шестигранником и цилиндрической головкой | |
| 14 | 2***С | Прокладка соединителя торсиона в сборе | |
| 15 | 2***С | Передняя верхняя реактивная штанга с резиновым наконечником в сборе | |
| 16 | 2***С | Задняя верхняя реактивная штанга с резиновым наконечником в сборе | |
| 17 | Q***T | Болт | |
| 18 | 2***А | Крышка держателя рессоры балансирной подвески | |
| 19 | 2***А | Шайба | |
| 20 | T***2 | Гайка | |
| 21 | Q***T | Болт | |
| 22 | 2***В | Верхняя покрышка рессоры подвески сбалансирования | |
| 23 | 2***С | Нижняя покрышка пружинной опоры рессоры подвески сбалансирования | |
| 24 | 2***1 | Втулка держателя рессоры сбалансированной подвески | |
| 25 | 2***2 | Шайба | |
| 26 | T***2 | Гайка | |
| 27 | Q***T | Болт | |
| 28 | Т***Т | Болт с большой шестигранной головкой | |
| 29 | Q***T | Болт | |
| 30 | Т***Т | Болт с большой шестигранной головкой | |
| 31 | Т***Т | Болт с большой шестигранной головкой | |
| 32 | T***2 | Гайка | |
| 33 | 2***В | Болт | |
| 34 | T***2 | Гайка | |
| 35 | Q***T | Шестигранный фланцевый болт | |
| 36 | 2***А | накладка | |
| 37 | 2***A | Вал сбалансировочной подвески с кронштейном сбалансировочной подвески в сборе | |
| 38 | C***T | Болт | |
| 39 | 2***В | Держатель задней рессоры в сборе | |
| 40 | 2***В | Держатель задней рессоры в сборе | |
| 41 | T***2 | Гайка | |
| 42 | 2***A | Верхний кронштейн торсиона промежуточного моста с фиксатором в сборе | |
| 43 | 2***A | Верхний кронштейн торсиона заднего моста с фиксатором в сборе | |
| 44 | C***2 | Гайка | |
| 45 | Q***2 | Пружинная шайба | |
| 46 | Q***5 | Болт | |
| 47 | 2***В | Кронштейн ограничителя в сборе | |
| 48 | C***0 | Болт | |
| 49 | 2***А | Подушка задней рессоры с правой стороны заднего моста |
