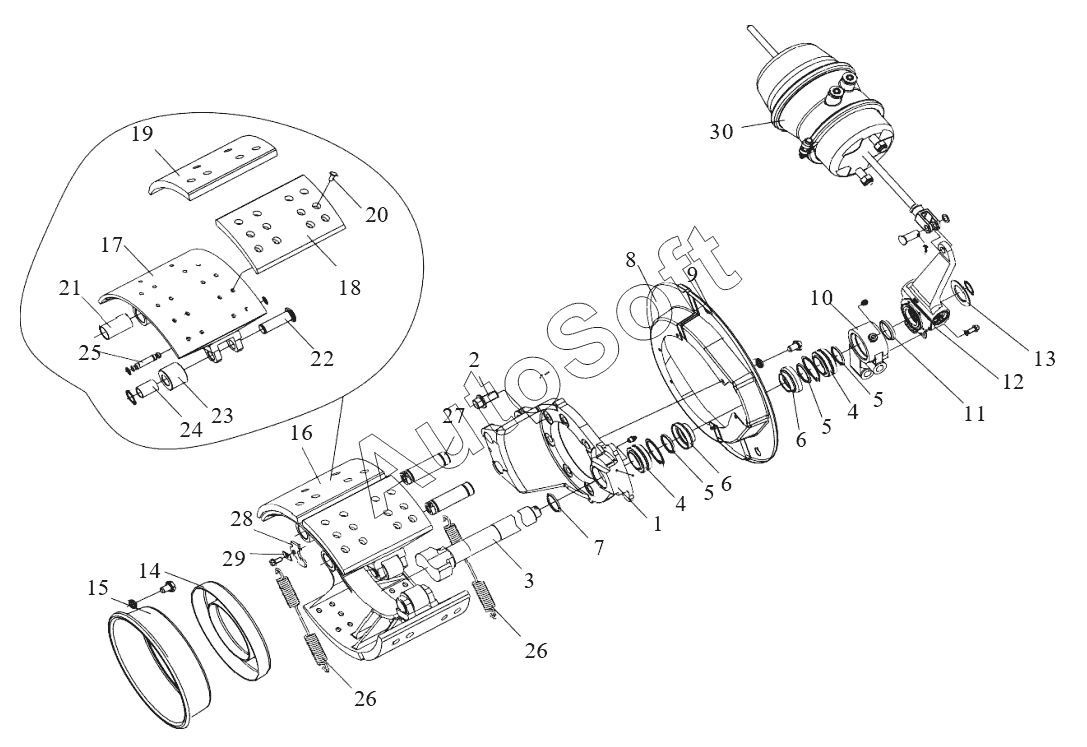

Каталог запасных частей к технике: FAW CA-3250-P66K2L2BT1E4Z (2018). Тормозные механизмы колес промежуточного моста
3503G251A6E/B
1
CQ70001
Q966555
2
3
3502152-А6Е/В
Q43125
4
4
Q43062
Q43062
5
5
5
6
6
7
8
9
CQ1501810
Q40308
10
11
12
3503210-А0Е
CQ1501816
Q40308
Q40108
13
14
15
CQ1500616S
Q40306
16
17
18
19
20
21
22
Q43122
23
24
25
Q43112
26
26
27
28
29
CQ1511016
30
3530025-А0Е/Е
Q40114
Q5101438
Q5003025
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3502152-А6Е/В | 3***В | Задний правый тормозной кулачок | |
| 3503210-А0Е | 3***Е | Средний правый регулировочный рычаг в сборе | |
| 3503G251A6E/B | 3***B | Тормозной механизм колеса промежуточного моста | |
| 3530025-А0Е/Е | 3***Е | Тормозной цилиндр с пружинным энергоаккумулятором правого колеса промежуточного моста с быстроразъемным соединением в сборе | |
| CQ1500616S | C***S | Шестигранный загибочный болт | |
| CQ1501810 | C***0 | Шестигранный загибочный болт | |
| CQ1501816 | C***6 | Болт | |
| CQ1511016 | C***6 | Шестигранный загибочный болт | |
| CQ70001 | C***1 | Масленка | |
| Q40108 | Q***8 | Шайба | |
| Q40114 | Q***4 | Шайба | |
| Q40306 | Q***6 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q43062 | Q***2 | Пружинная шайба для отверстия | |
| Q43112 | Q***2 | Упругое стопорное кольцо для оси | |
| Q43122 | Q***2 | Упругое стопорное кольцо для оси | |
| Q43125 | Q***5 | Стопорное кольцо вала | |
| Q5003025 | Q***5 | Шплинт | |
| Q5101438 | Q***8 | Штифт | |
| Q966555 | Q***5 | Стальной шарик | |
| 1 | 3***Е | Стойка переднего правого тормоза в сборе | |
| 2 | 3***Н | Болт | |
| 3 | 3***В | Кулак тормозного механизма левого заднего колеса | |
| 4 | 3***Е | Откидной подшипник распределительного вала в сборе | |
| 5 | 3***Е | Сальник | |
| 6 | 3***Е | Стойка - сальник | |
| 7 | 3***Е | Сальник | |
| 8 | 3***Е | Задний пылезащитный диск заднего тормоза | |
| 9 | 3***В | Передний пылезащитный щиток тормоза заднего колеса | |
| 10 | 3***Е | Средняя левая стойка кулачка | |
| 11 | 3***Е | Прокладка перегородки - стойка кулачка | |
| 12 | 3***Е | Средний левый регулировочный рычаг в сборе | |
| 13 | 3***Е | Прокладка регулирующая | |
| 14 | 3***Е | Маслоотражатель 2 | |
| 15 | 3***А | Маслодержатель 1 | |
| 16 | 3***А | Задняя тормозная колодка с роликом в сборе | |
| 17 | 3***В | Задняя тормозная колодка | |
| 18 | 3***А | Задняя фрикционная накладка | |
| 19 | 3***А | Задняя фрикционная накладка | |
| 20 | 3***А | Заклепка крепления фрикционной накладки тормозной колодки | |
| 21 | 3***A | Втулка вала передней тормозной колодки | |
| 22 | 3***В | Валик ролика | |
| 23 | 3***Е | Втулка - бегунок | |
| 24 | 3***Е | Бегунок | |
| 25 | 3***А | Собачка возвратной пружины | |
| 26 | 3***В | Возвратная пружина | |
| 27 | 3***S | Палец колодки | |
| 28 | 3***S | Щит - палец колодки | |
| 29 | 3***S | Замковая пластина - щит пальца колодки | |
| 30 | 3***Е | Средний левый пружинный тормозной цилиндр в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
