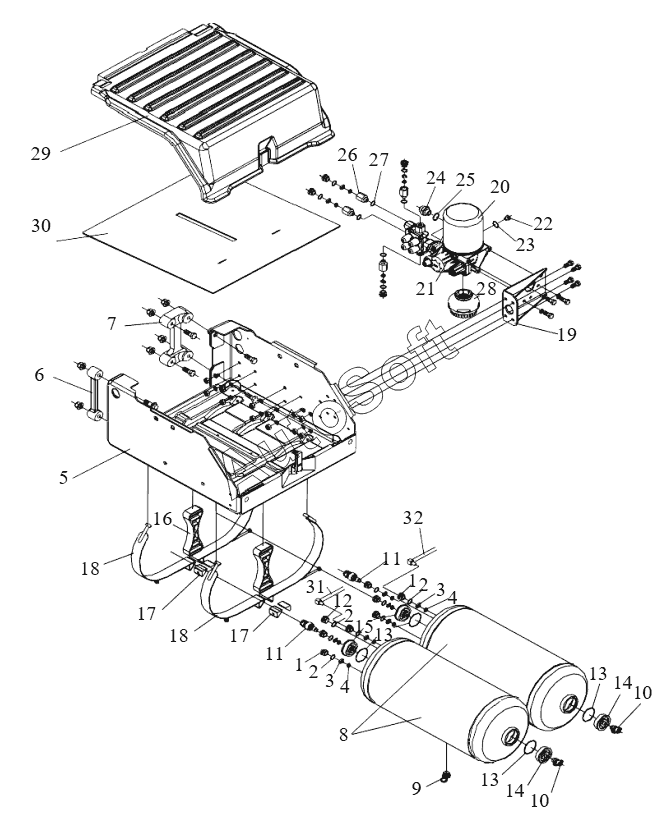

Каталог запасных частей к технике: FAW CA-3250-P66K2L2BT1E4Z (2018). Пневматический тормозной модуль
22
CQ1500885
CQ1500885
CQ32608
CQ32608
19
CQ1501225
CQ34012
Q40312
20
21
Q151C1230
Q40312
18
18
23
24
25
26
27
28
29
30
31
32
CQ32614
2
2
2
3
3
4
4
5
6
Q1841480
CQ32614
7
Q1841465
Q1841495
1
1
8
9
10
10
11
11
12
13
13
13
14
14
14
14
14
14
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| CQ1500885 | C***5 | Шестигранный болт | |
| CQ1501225 | C***5 | Болт | |
| CQ32608 | C***8 | Шайба | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ34012 | C***2 | Гайка | |
| Q151C1230 | Q***0 | Шестигранный нитевидный болт | |
| Q1841465 | Q***5 | Шестигранный фланцевый болт | |
| Q1841480 | Q***0 | Шестигранный фланцевый болт | |
| Q1841495 | Q***5 | Болт | |
| Q40312 | Q***2 | Пружинная шайба | |
| Q40312 | Q***2 | Пружинная шайба | |
| 1 | 3***А | Втулка | |
| 2 | 3***А | Уплотнительное кольцо | |
| 3 | 3***А | Рым | |
| 4 | 3***А | Уплотнительное кольцо | |
| 5 | 3***Е | Кронштейн ресивера и аккумулятора в сборе | |
| 6 | 3***А | Кронштейн блока подачи воздуха | |
| 7 | 3***А | Кронштейн блока подачи воздуха | |
| 8 | 3***А | Ресивер в сборе | |
| 9 | 3***0 | Клапан слива воды | |
| 10 | 3***0 | Проверочный штуцер | |
| 11 | 3***А | Переключатель сигнализатора давления в сборе | |
| 12 | 3***А | Пробка | |
| 13 | 3***А | Уплотнительное кольцо | |
| 14 | 3***А | Переходник | |
| 14 | 3***А | Переходник | |
| 16 | 3***А | Перегородка ресивера | |
| 17 | 3***С | Клин крепежного ремня в сборе | |
| 18 | 3***А | Бандажная лента в сборе - ресиверы переднего и заднего тормозов | |
| 19 | 3***В | Кронштейн блока обработки воздуха | |
| 20 | 3***А | Воздушный сушильный резервуар в сборе | |
| 21 | 3***А | Блок обработки воздуха | |
| 22 | 3***А | Заглушка | |
| 23 | C***B | О - образное резиновое кольцо для гидравлической | |
| 24 | 3***В | Конечный штуцер - секция воздушной обработки | |
| 25 | C***В | О-образное резиновое уплотнительное кольцо гидропневматического привода | |
| 26 | 3***9 | Переходный штуцер | |
| 27 | C***B | О-образное резиновое кольцо для гидравлической | |
| 28 | 3***А | Глушитель | |
| 29 | 3***D | Накладка кронштейна ресивера и аккумулятора | |
| 30 | 3***0 | Резиновый амортизатор аккумулятора | |
| 31 | 3***А | Воздухопровод в сборе между присоединительным отверстием 22 блока обработки воздуха и задним отверстием ресивера тормоза переднего колеса | |
| 32 | 3***D | Воздухопровод в сборе между присоединительным отверстием 21 блока обработки воздуха и задним отверстием ресивера тормоза заднего колеса |
