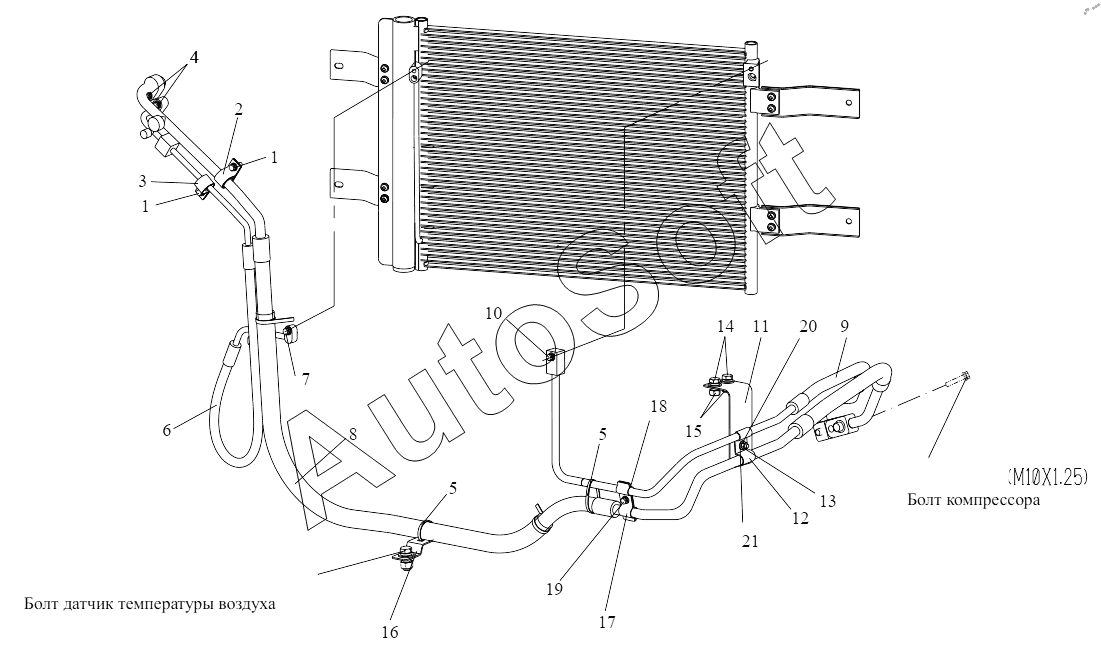

Каталог запасных частей к технике: FAW CA3310 (P66K24T4E5) (2017). Трубопроводы подачи жидкого фреона
11
21
20
19
18
17
16
15
14
13
12
1
1
10
9
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***2 | Комбинированный болт | |
| 2 | 8***А | Кольцевой хомут в сборе Е | |
| 3 | 8***А | Кольцевой хомут в сборе А | |
| 4 | C***5 | Болт | |
| 5 | Т***6 | Пластмассовая бандажная лента | |
| 6 | 8***0 | Гибкий трубопровод высокого давления в сборе между конденсатором и охладителем | |
| 7 | C***0 | Комбинированный болт | |
| 8 | 8***0 | Гибкая трубка низкого давления в сборе - холодильник | |
| 9 | 8***0 | Гибкий трубопровод высокого давления в сборе - компрессор | |
| 10 | C***5 | Болт | |
| 11 | 8***U | Кронштейн крепления фреоновой трубки в сборе | |
| 12 | 8***U | Двухтрубный хомут | |
| 13 | C***6 | Шестигранная гайка | |
| 14 | C***5 | Болт | |
| 15 | C***0 | Гайка | |
| 16 | 8***U | Кронштейн | |
| 17 | 8***2 | Трубный зажим | |
| 18 | 8***2 | Трубный зажим в сборе | |
| 19 | C***6 | Болт | |
| 20 | Q***6 | Пружинная шайба | |
| 21 | Q***6 | Шайба |
