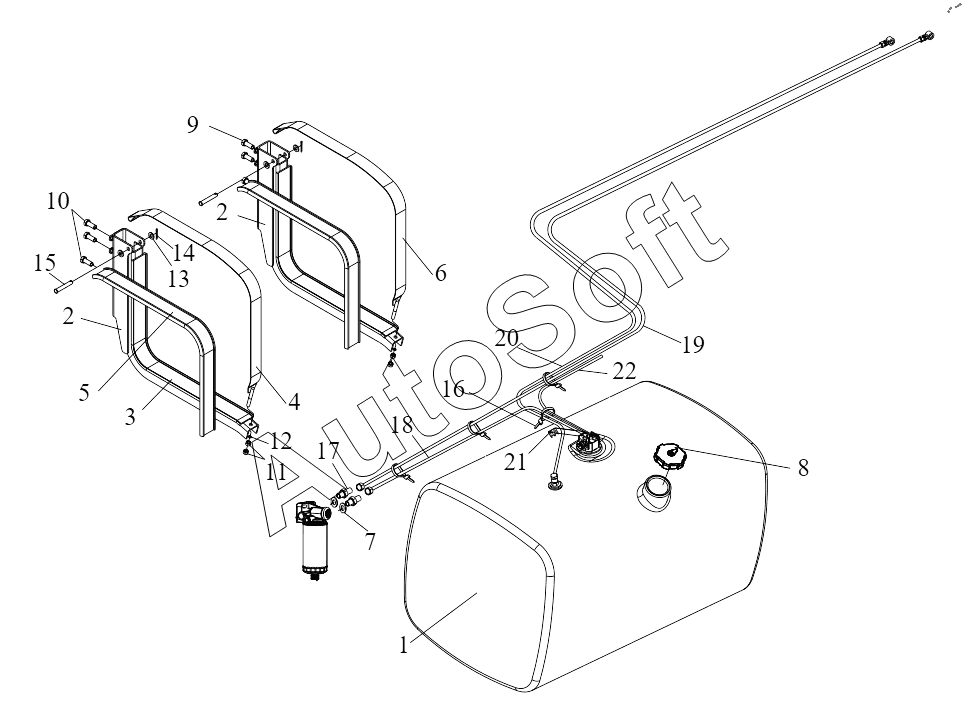

Каталог запасных частей к технике: FAW CA3310 (P66K24T4E5) (2017). Топливный бак и топливопроводы
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Дизельный бак в сборе | |
| 2 | 1***А | Задний кронштейн в сборе - топливный бак | |
| 3 | 1***А | Прокладка - кронштейн топливного бака | |
| 4 | 1***А | Передняя бандажная лента в сборе - топливный бак | |
| 5 | 1***А | Прокладка - зажимный ремень | |
| 6 | 1***А | Зажимный ремень в сборе - топливный бак | |
| 7 | C***5 | Уплотнительное кольцо | |
| 8 | 1***А | Крышка топливного бака в сборе | |
| 9 | 1***3 | Болт-для крепления кронштейна топливного бака | |
| 10 | 1***А | Болт крепления кронштейна топливного бака | |
| 11 | C***2 | Гайка | |
| 12 | Q***2 | Пружинная шайба | |
| 13 | Q***4 | Шайба | |
| 14 | Q***0 | Штифт | |
| 15 | Q***5 | Штифт | |
| 16 | 3***0 | Пластмассовый хомут | |
| 17 | 1***5 | Переходное соединение-к топливному фильтру | |
| 18 | 1***V | Впускной топливопровод в сборе между топливным баком и фильтром грубой очистки топлива | |
| 19 | 1***С | Впускной топливопровод в сборе между фильтром грубой очистки топлива и топливоподкачивающим насосом | |
| 20 | 1***V | Возвратный маслопровод в сборе | |
| 21 | 1***5 | Ограничитель | |
| 22 | 1***А | Впускной и выпускной трубопроводы |
