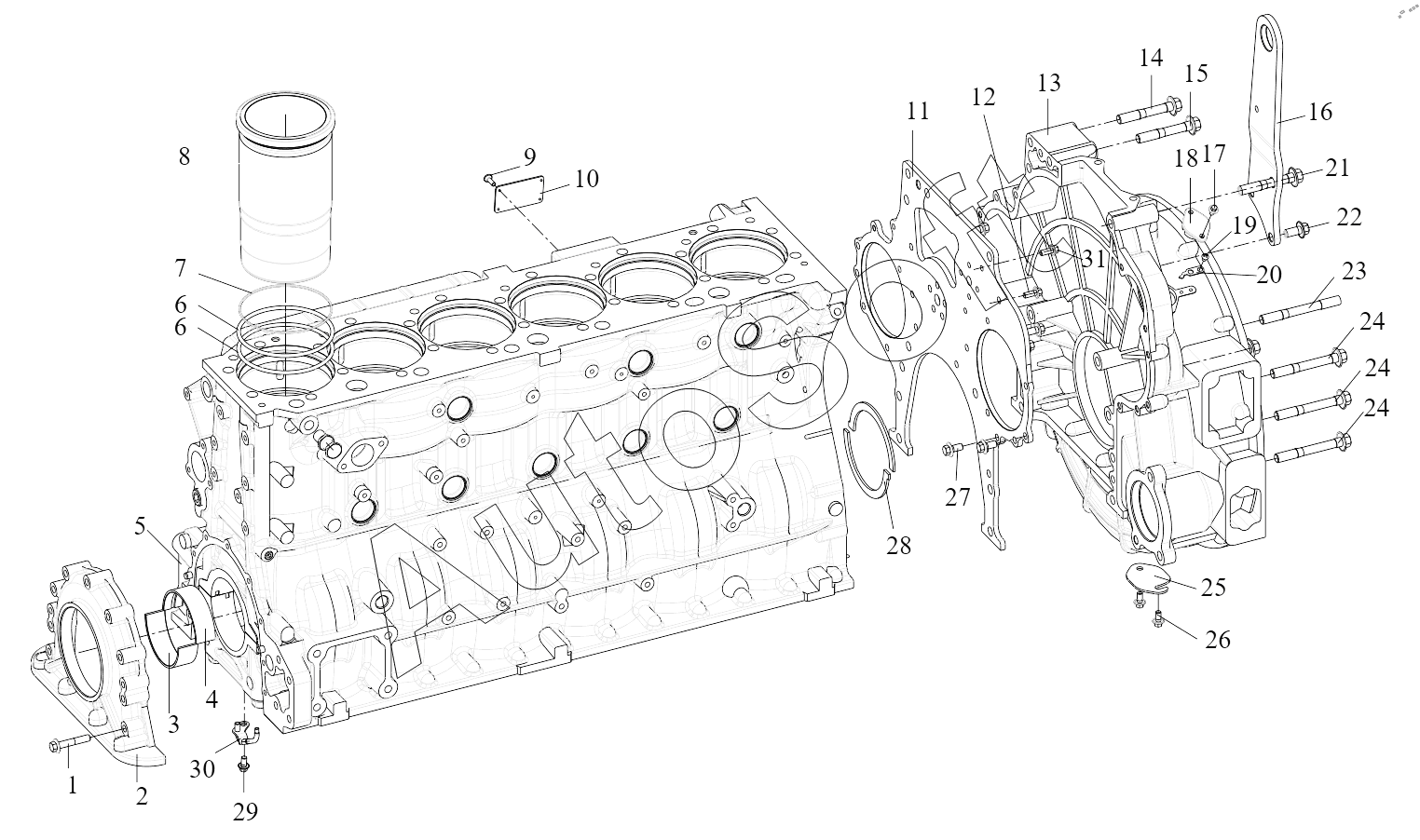

Каталог запасных частей к технике: FAW CA3310 (P66K24T4E5) (2017). Составляющие элементы блока цилиндра
1
2
3
3
4
5
6
6
7
8
8
8
9
10
10
11
12
13
13
14
15
16
16
17
18
18
19
20
21
22
23
24
24
24
25
26
27
28
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***5 | Болт с шестигранной головкой и фланцем | |
| 2 | 1***D | Держатель переднего сальника коленчатого вала | |
| 3 | 1***D | Нижний коренной вкладыш | |
| 3 | 1***A | Нижний коренной вкладыш | |
| 4 | 1***D | Верхний коренной вкладыш | |
| 5 | 1***0 | Компоненты блока цилиндров | |
| 6 | 1***D | О-образное резиновое уплотнительное кольцо | |
| 7 | 1***D | О-образное резиновое уплотнительное кольцо | |
| 8 | 1***D | Гильза цилиндра | |
| 8 | 1***G | Гильза цилиндра | |
| 8 | 1***Y | Гильза цилиндра | |
| 9 | Q***6 | Закрепка таблички | |
| 10 | 1***D | Заводская табличка | |
| 10 | 1***Y | Заводская табличка | |
| 11 | 1***D | Накладка крышки картера шестерен | |
| 12 | Q***0 | Болт | |
| 13 | 1***D | Крышка картера шестерен корпуса маховика | |
| 13 | 1***D | Крышка картера шестерен корпуса маховика | |
| 14 | 1***D | Болт - промежуточная распределительная шестерня | |
| 15 | Q***0 | Шестигранный фланцевый болт - тонкий стержень | |
| 16 | 1***D | Задняя проушина головки блока цилиндров | |
| 16 | 1***D | Задняя проушина головки блока цилиндров | |
| 17 | Q***2 | Фланцевый шестигранный болт | |
| 18 | 1***D | Заглушка - картер маховика | |
| 18 | 1***D | Резиновая пробка картера маховика | |
| 19 | Q***6 | Винт | |
| 20 | 1***D | Метка картера маховика | |
| 21 | Q***0 | Шестигранный фланцевый болт - тонкий стержень | |
| 22 | Q***0 | Болт с шестигранной головкой и фланцем | |
| 23 | 1***D | Штифт | |
| 24 | Q***0 | Тонкий болт с шестигранной головкой и фланцем | |
| 25 | 1***D | Перекрывающая плита картера маховика | |
| 26 | Q***6 | Болт | |
| 27 | Q***5 | Болт | |
| 28 | 1***D | Упорная пластинка | |
| 29 | 1***D | Болт крепления форсунки охлаждения поршня | |
| 30 | 1***D | Форсунка охлаждения поршня | |
| 30 | 1***D | Форсунка охлаждения поршня | |
| 31 | Q***0 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
