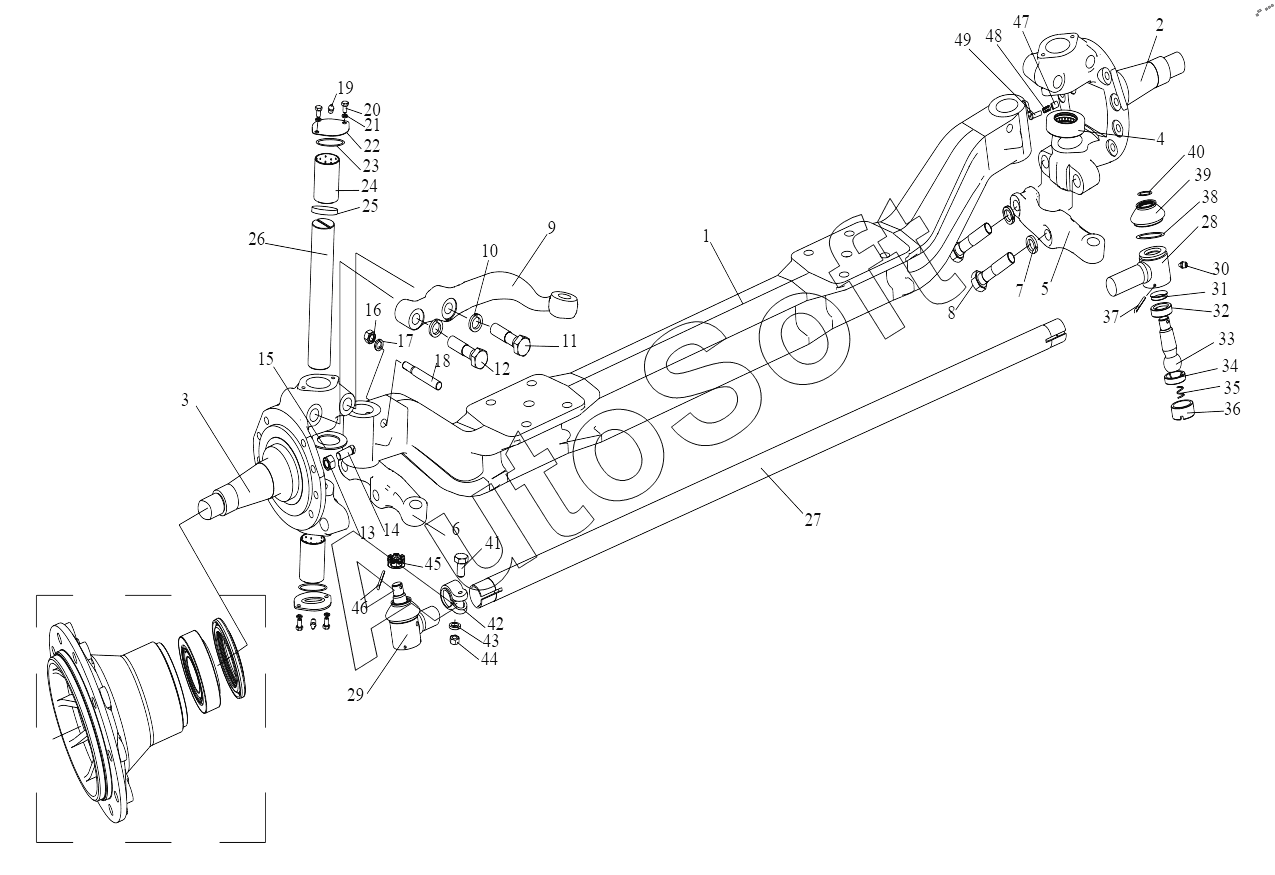

Каталог запасных частей к технике: FAW CA3310 (P66K24T4E5) (2017). Первая передняя ось
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
15
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3000010С14В | 3***В | Передняя ось в сборе | |
| 1 | 3***2 | Передняя ось | |
| 2 | 3***6 | Steering knuckle and bushing assembly | |
| 2 | 3***6 | Right steering knuckle | |
| 3 | 3***6 | Left steering knuckle and bushing assembly | |
| 3 | 3***6 | Left steering knuckle | |
| 4 | 3***0 | Упорный конический роликоподшипник | |
| 5 | 3***В | Правая рулевая тяга с шарниром | |
| 6 | 3***В | Рычаг левого поворотного кулака | |
| 7 | Q***2 | Пружинная шайба | |
| 8 | C***T | Hexagon bolt | |
| 9 | 3***В | Верхний рычаг поворотного кулака | |
| 10 | Q***2 | Пружинная шайба | |
| 11 | C***T | Болт | |
| 12 | C***T | Hexagon bolt | |
| 13 | C***6 | Гайка | |
| 14 | 3***Е | Стопорная колонна - рулевой шарнир | |
| 15 | 3***Е | Шайба - рулевой шарнир передней оси | |
| 15 | 3***Е | Шайба - рулевой шарнир передней оси | |
| 15 | 3***Е | Шайба - рулевой шарнир передней оси | |
| 15 | 3***Е | Шайба - рулевой шарнир передней оси | |
| 15 | 3***Е | Шайба поворотного кулака передней оси | |
| 15 | 3***Е | Шайба поворотного кулака передней оси | |
| 15 | 3***Е | Шайба поворотного кулака передней оси | |
| 15 | 3***Е | Шайба поворотного кулака передней оси | |
| 15 | 3***Е | Шайба поворотного кулака передней оси | |
| 16 | C***4 | Гайка | |
| 17 | Q***4 | Пружинная шайба | |
| 18 | 3***Е | Клинообразная замок - задвижка - шкворень поворотной цапфы | |
| 19 | C***0 | Сопло смазочное | |
| 20 | C***6 | Болт | |
| 21 | Q***8 | Пружинная шайба | |
| 22 | 3***S | Перекрышка - отверстие шкворня цапфы | |
| 23 | Q***B | О - образное резиновое кольцо | |
| 24 | 3***S | Bush-steering knuckle | |
| 25 | 3***8 | Oil seal assembly-kingpin | |
| 26 | 3***Е | Шкворень - рулевой шарнир | |
| 27 | 3***4 | Поперечная рулевая тяга в сборе | |
| 27 | 3***4 | Поперечная рулевая тяга | |
| 28 | 3***Н | Правое соединение в сборе - рулевая поперечная штанга | |
| 28 | 3***H | Правый наконечник поперечной рулевой тяги | |
| 29 | 3***H | Левый наконечник поперечной рулевой тяги в сборе | |
| 29 | 3***H | Левый наконечник поперечной рулевой тяги | |
| 30 | C***1 | Масленка | |
| 31 | 3***E | Стопорная втулка | |
| 32 | 3***H | Верхняя шаровая чашка рулевой тяги | |
| 33 | 3***H | Шаровой палец | |
| 34 | 3***H | Нижняя шаровая чашка рулевой тяги | |
| 35 | 3***1 | Пружина | |
| 36 | 3***H | Пробка | |
| 37 | Q***0 | Шплинт | |
| 38 | 3***Е | Нижняя пружина - уплотнительный чехол | |
| 39 | 3***Н | Уплотнительный чехол - соединение рулевой штанги | |
| 40 | 3***E | Верхняя пружина | |
| 41 | C***0 | Болт | |
| 42 | 3***H | Хомут рулевой тяги | |
| 43 | Q***4 | Пружинная шайба | |
| 44 | C***4 | Гайка | |
| 45 | C***2 | Гайка | |
| 46 | Q***5 | Шплинт | |
| 47 | 3***H | Тормозные механизмы передних колес цоколя датчика | |
| 48 | 3***S | Втулка датчика | |
| 49 | 3***S | Датчик оборотов в сборе |
