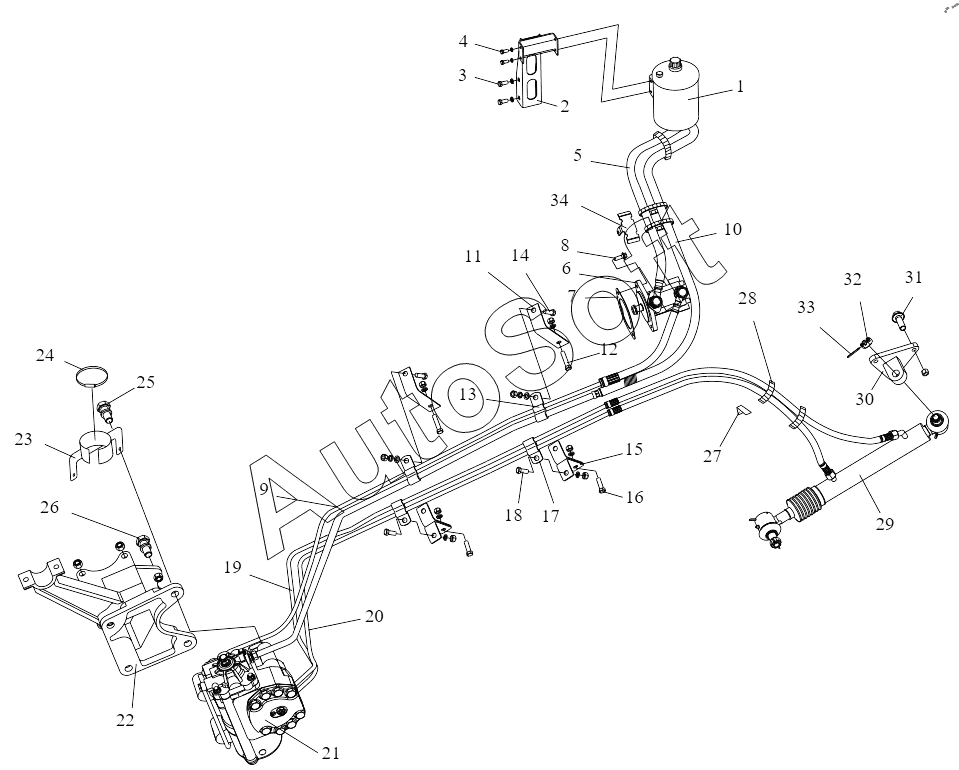

Каталог запасных частей к технике: FAW CA3310 (P66K24T4E5) (2017). Трубопроводы рулевого механизма с гидроусилителем
23
22
21
20
19
18
17
24
25
26
27
28
29
30
31
32
33
34
5
9
8
7
6
4
3
2
1
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3403071-50А | 3***А | Стойка | |
| 3403072-50А | 3***А | Крепежная втулка | |
| 3406021-74А | 3***А | Пустотелый болт | |
| 3406021-91 | 3***1 | Пустотелый болт | |
| 3406021-91 | 3***1 | Пустотелый болт | |
| 3406021-91 | 3***1 | Пустотелый болт | |
| 3406024А50А | 3***А | Штуцер рулевого механизма с гидроусилителем | |
| 3406321-74А | 3***А | Комбинированная уплотнительная шайба | |
| 3406321А8Е | 3***Е | Комбинированная уплотнительная шайба | |
| 3406321А8Е | 3***Е | Комбинированная уплотнительная шайба | |
| 3406321А8Е | 3***Е | Комбинированная уплотнительная шайба | |
| 3406321А8Е | 3***Е | Комбинированная уплотнительная шайба | |
| 3408040-716 | 3***6 | Фильтрующий элемент в сборе | |
| 3408045-716 | 3***6 | Корпус масляного бачка гидроусилителя рулевого управления | |
| 3506263-271 | 3***1 | Втулка (гильза) с резьбой | |
| CQ32616 | C***6 | Гайка | |
| CQ32714 | C***4 | Фланцевая замочная гайка | |
| CQ34010 | C***0 | Гайка | |
| CQ34010 | C***0 | Гайка | |
| CQ34014 | C***4 | Гайка | |
| CQ34014 | C***4 | Гайка | |
| CQ67527 | C***7 | Лирка червячного гибкого рукава | |
| CQ67535 | C***5 | Червячный хомут | |
| Q1841655T | Q***T | Болт | |
| Q40110 | Q***0 | Шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40310 | Q***0 | Пружинная шайба | |
| Q40310 | Q***0 | Пружинная шайба | |
| Q40310 | Q***0 | Пружинная шайба | |
| Q40314 | Q***4 | Пружинная шайба | |
| Q40314 | Q***4 | Пружинная шайба | |
| Q40320 | Q***0 | Пружинная шайба | |
| 1 | 3***6 | Масляный бачок | |
| 2 | 3***В | Кронштейн в сборе | |
| 3 | C***5 | Болт | |
| 4 | C***0 | Болт | |
| 5 | 3***В | Маслоуказательная трубка | |
| 6 | 3***А | Масляный насос гидроусилителя руля в сборе | |
| 7 | 3***D | Уплотнительная прокладка гидравлического насоса | |
| 8 | Q***0 | Болт | |
| 9 | 3***W | Трубопровод высокого давления в сборе | |
| 10 | 3***U | Возвратный маслопровод в сборе | |
| 11 | 3***U | Кронштейн | |
| 12 | C***5 | Болт | |
| 13 | 3***2 | Зажимная крышка двойной трубы | |
| 14 | C***0 | Шестигранный болт | |
| 15 | 3***U | Кронштейн маслопровода | |
| 16 | C***0 | Шестигранный болт | |
| 17 | 3***2 | Зажим нижней двойной трубы | |
| 18 | C***5 | Болт | |
| 19 | 3***U | Второй шланг высокого давления в сборе | |
| 20 | 3***U | Первый шланг высокого давления в сборе | |
| 21 | 3***А | Рулевой механизм с гидроусилителем в сборе | |
| 22 | 3***U | Держатель рулевого механизма | |
| 23 | 3***А | Стойка пылезащитного кожуха рулевой колонки | |
| 24 | C***0 | Червячный хомут для шланга | |
| 25 | C***T | Болт | |
| 26 | Q***T | Шестигранный фланцевый болт | |
| 27 | 3***А | Кронштейн маслопровода | |
| 28 | Т***6 | Пластмассовая бандажная лента | |
| 29 | 3***А | Цилиндр гидроусилителя руля с соединителем в сборе | |
| 30 | 3***А | Кронштейн цилиндра гидроусилителя руля | |
| 31 | Q***T | Болт | |
| 32 | C***0 | Гайка | |
| 33 | Q***0 | Шплинт | |
| 34 | 3***А | Кронштейн трубного пучка передка кузова |
