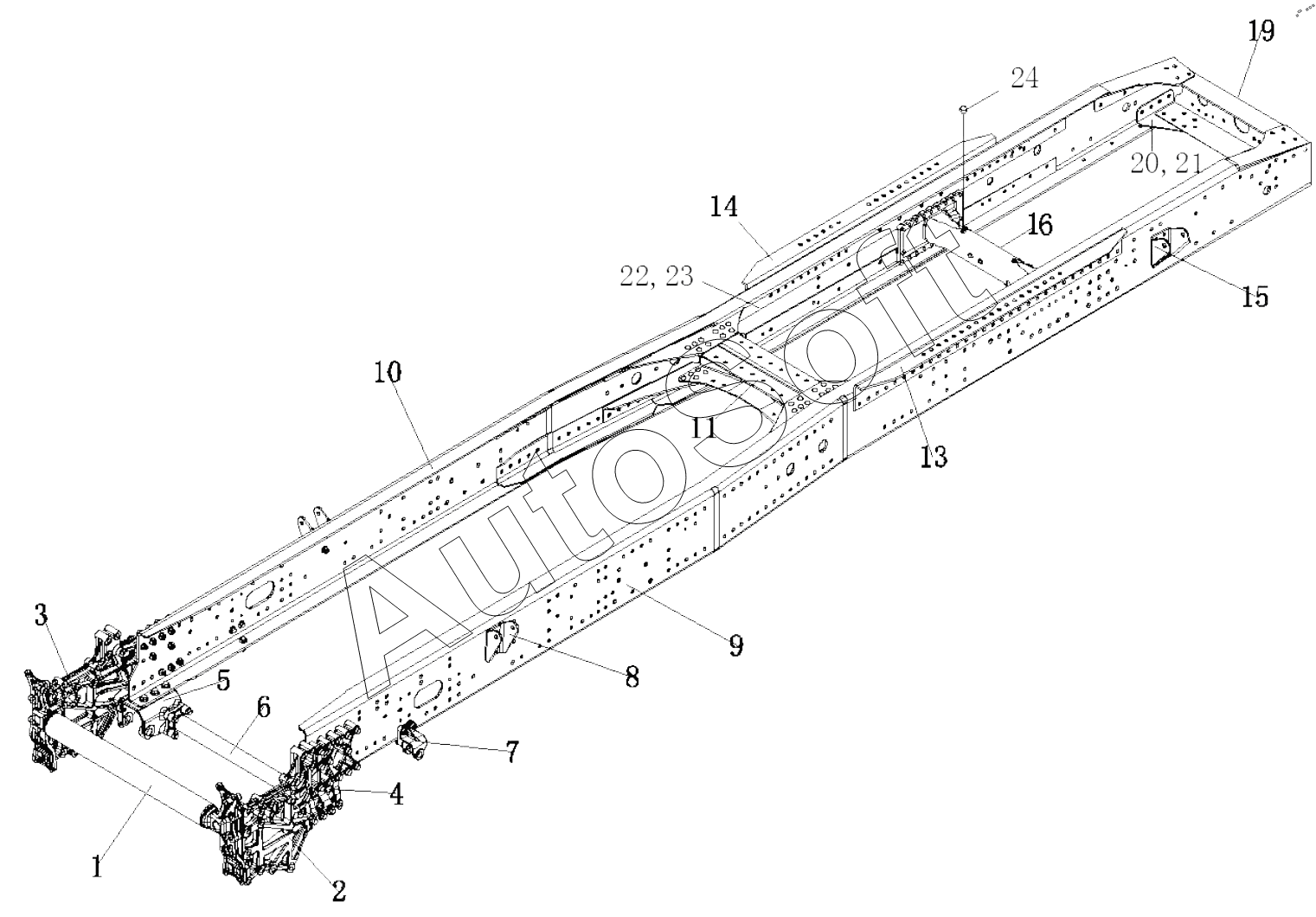

Каталог запасных частей к технике: FAW CA4180 (P77K25E5) (2022). СХЕМА РАМЫ
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2800010-2197/D | 2***D | Рама и узел крепления в сборе | |
| 2801011-1063/A | 2***A | Шестигранный фланцевый болт | |
| 2801011-1063/A | 2***A | Шестигранный фланцевый болт | |
| 2801093-2000/D | 2***D | Втулка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ39714 | C***4 | Шестигранная фланцевая гайка | |
| CQ39714 | C***4 | Шестигранная фланцевая гайка | |
| CQ39714 | C***4 | Шестигранная фланцевая гайка | |
| CQ39716 | C***6 | Шестигранная фланцевая гайка | |
| CQ39716 | C***6 | Шестигранная фланцевая гайка | |
| Q1841435T | Q***T | Шестигранный фланцевый болт | |
| Q1841435T | Q***T | Шестигранный фланцевый болт | |
| Q1841435T | Q***T | Шестигранный фланцевый болт | |
| Q1841440T | Q***T | Шестигранный фланцевый болт | |
| Q1841440T | Q***T | Шестигранный фланцевый болт | |
| Q1841445T | Q***T | Болт | |
| Q1841445T | Q***T | Болт | |
| Q1841450T | Q***T | Болт | |
| Q1841455T | Q***T | Болт | |
| Q18416100T | Q***T | Шестигранный фланцевый болт толстый стержень (стандартный тип) | |
| Q1841680T | Q***T | Шестигранный фланцевый болт толстый стержень | |
| Q1841680T | Q***T | Шестигранный фланцевый болт толстый стержень (стандартный тип) | |
| Q1851435T | Q***T | Шестигранный фланцевый болт | |
| Q1851435T | Q***T | Шестигранный фланцевый болт | |
| Q1851440T | Q***T | Шестигранный фланцевый болт | |
| Q1851470T | Q***T | Шестигранный фланцевый болт | |
| Q1851640T | Q***T | Шестигранный фланцевый болт | |
| Q1851640T | Q***T | Шестигранный фланцевый болт | |
| Q1851650T | Q***T | Шестигранный фланцевый болт | |
| Q1851665T | Q***T | Шестигранный фланцевый болт | |
| Q1851665T | Q***T | Шестигранный фланцевый болт | |
| Q40118 | Q***8 | Шайба | |
| Q40118 | Q***8 | Шайба | |
| T32616TF2 | T***2 | Spl маленькая шестигранная стопорная гайка с фланцем | |
| T32616TF2 | T***2 | Spl маленькая шестигранная стопорная гайка с фланцем | |
| 1 | 2***D | Передняя поперечина в сборе | |
| 2 | 2***E | Левая передняя удлинительная балка рамы | |
| 3 | 2***E | Правая передняя удлинительная балка рамы | |
| 4 | 2***E | Левая передняя скоба передней листовой рессоры | |
| 5 | 2***E | Правая передняя скоба передней листовой рессоры | |
| 6 | 2***B | Поперечина переднего кронштейна правой передней рессоры в сборе | |
| 7 | 2***D | Кронштейн коромысла переднего стержня поперечной устойчивости | |
| 8 | 2***C | Верхний кронштейн | |
| 9 | 2***C | Левая продольная балка в сборе | |
| 10 | 2***C | Правая продольная балка в сборе | |
| 11 | 2***B | Средняя 1# клепаная траверса в сборе | |
| 13 | 2***A | Соединительная пластина левой нижней пластины седла | |
| 14 | 2***A | Соединительная пластина левой нижней пластины седла | |
| 15 | 2***A | Верхний кронштейн заднего амортизатора | |
| 16 | 2***B | После балки подвески | |
| 19 | 2***A | Задняя траверса | |
| 20 | 2***B | Верхняя левая соединительная пластина задней траверсы | |
| 21 | 2***B | Верхняя правая соединительная пластина задней траверсы | |
| 22 | 2***B | Левая верхняя усиленная пластина после точки перегиба | |
| 23 | 2***B | Правая верхняя усиленная пластина после точки перегиба | |
| 24 | C***0 | Заглушка с шестигранной головкой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
