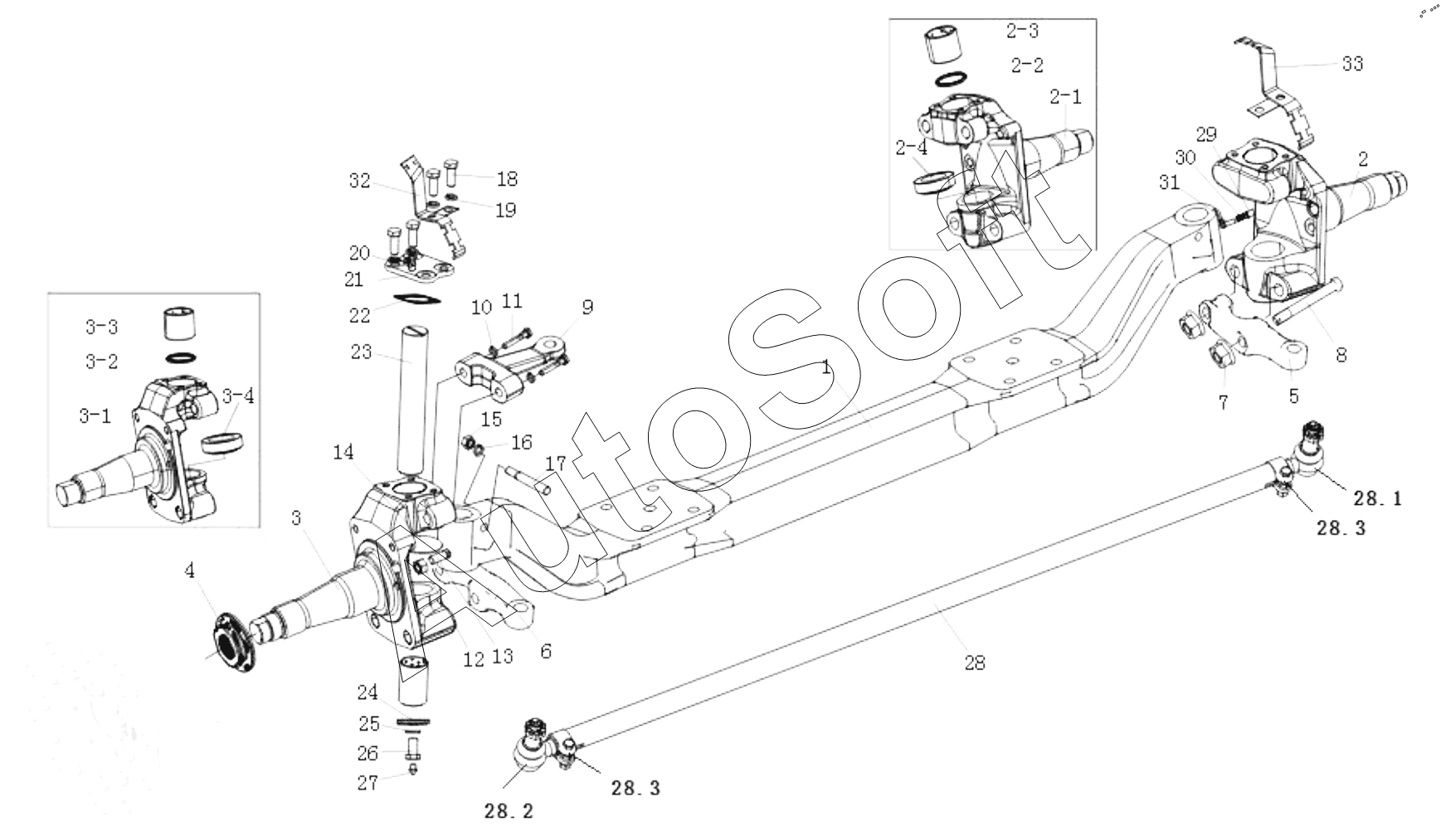

Каталог запасных частей к технике: FAW CA4180 (P77K25E5) (2022). ПЕРЕДНИЙ ВАЛ И РУЛЕВАЯ ТЯГА
1
2
2-1
2-2
2-3
2-4
3
3-1
3-2
3-3
3-4
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
14
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28.1
28.2
28.3
28.3
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3000010APA1Q/B-J052 | 3***2 | Передний мост в сборе | |
| 1 | 3***D | Передний мост | |
| 10 | Q***2 | Пружинная шайба | |
| 11 | C***T | Hexagon bolt | |
| 12 | C***6 | Гайка | |
| 13 | 3***B | Опорная стойка поворотного кулака | |
| 14 | 3***A | Регулировочная шайба поворотного кулака | |
| 14 | 3***A | Регулировочная шайба поворотного кулака | |
| 14 | 3***A | Регулировочная шайба поворотного кулака | |
| 14 | 3***A | Регулировочная шайба поворотного кулака | |
| 14 | 3***A | Регулировочная шайба поворотного кулака | |
| 14 | 3***A | Регулировочная шайба поворотного кулака | |
| 14 | 3***A | Регулировочная шайба поворотного кулака | |
| 14 | 3***A | Регулировочная шайба поворотного кулака | |
| 14 | 3***A | Регулировочная шайба поворотного кулака | |
| 15 | C***4 | Гайка | |
| 16 | Q***4 | Пружинная шайба | |
| 17 | 3***A | Штифт шкворня | |
| 18 | C***T | Шестигранный фланцевый болт | |
| 19 | Q***2 | Пружинная шайба | |
| 2 | 3***B | Правый поворотный кулак с втулкой в сборе | |
| 2-1 | 3***C | Правый поворотный кулак рулевого управления | |
| 2-2 | 3***B | Масляное уплотнение шкворня в сборе | |
| 2-3 | 3***B | Втулка – поворотного кулака | |
| 2-4 | 3***B | Упорный конический роликоподшипник | |
| 20 | C***0 | Сопло смазочное | |
| 21 | 3***D | Шкворневая пластина | |
| 22 | 3***A | Шайба | |
| 23 | 3***A | Шкворень поворотного кулака | |
| 24 | 3***B | Крышка в сборе | |
| 25 | 3***B | Составная уплотнительная шайба | |
| 26 | 3***C | Полый болт | |
| 27 | C***1 | Масленка | |
| 28 | 3***B | Поперечная рулевая тяга в сборе | |
| 28.1 | 0***0 | Правый соединитель в сборе | |
| 28.2 | 0***0 | Левый соединитель в сборе | |
| 28.3 | 0***8 | Зажим в сборе | |
| 29 | 3***D | Основание датчика - тормоз переднего колеса | |
| 3 | 3***B | Левый поворотный кулак в сборе с втулкой | |
| 3-1 | 3***C | Левый поворотный кулак рулевого управления | |
| 3-2 | 3***B | Масляное уплотнение шкворня в сборе | |
| 3-3 | 3***B | Втулка – поворотного кулака | |
| 3-4 | 3***B | Упорный конический роликоподшипник | |
| 30 | 3***C | Втулка датчика | |
| 31 | 3***F | Датчик скорости вращения колеса | |
| 32 | 3***B | Кронштейн жгута проводов датчика скорости вращения левого переднего колеса в сборе | |
| 33 | 3***B | Кронштейн жгута проводов датчика скорости вращения правого переднего колеса в сборе | |
| 4 | 3***C | Регулировочная гайка | |
| 5 | 3***C | Правый рычаг поворотного кулака | |
| 6 | 3***C | Рычаг левого поворотного кулака | |
| 7 | T***2 | Spl маленькая шестигранная стопорная гайка с фланцем | |
| 8 | 3***B | Болт с шестигранной головкой | |
| 9 | 3***B | Верхний рычаг поворотного кулака |
