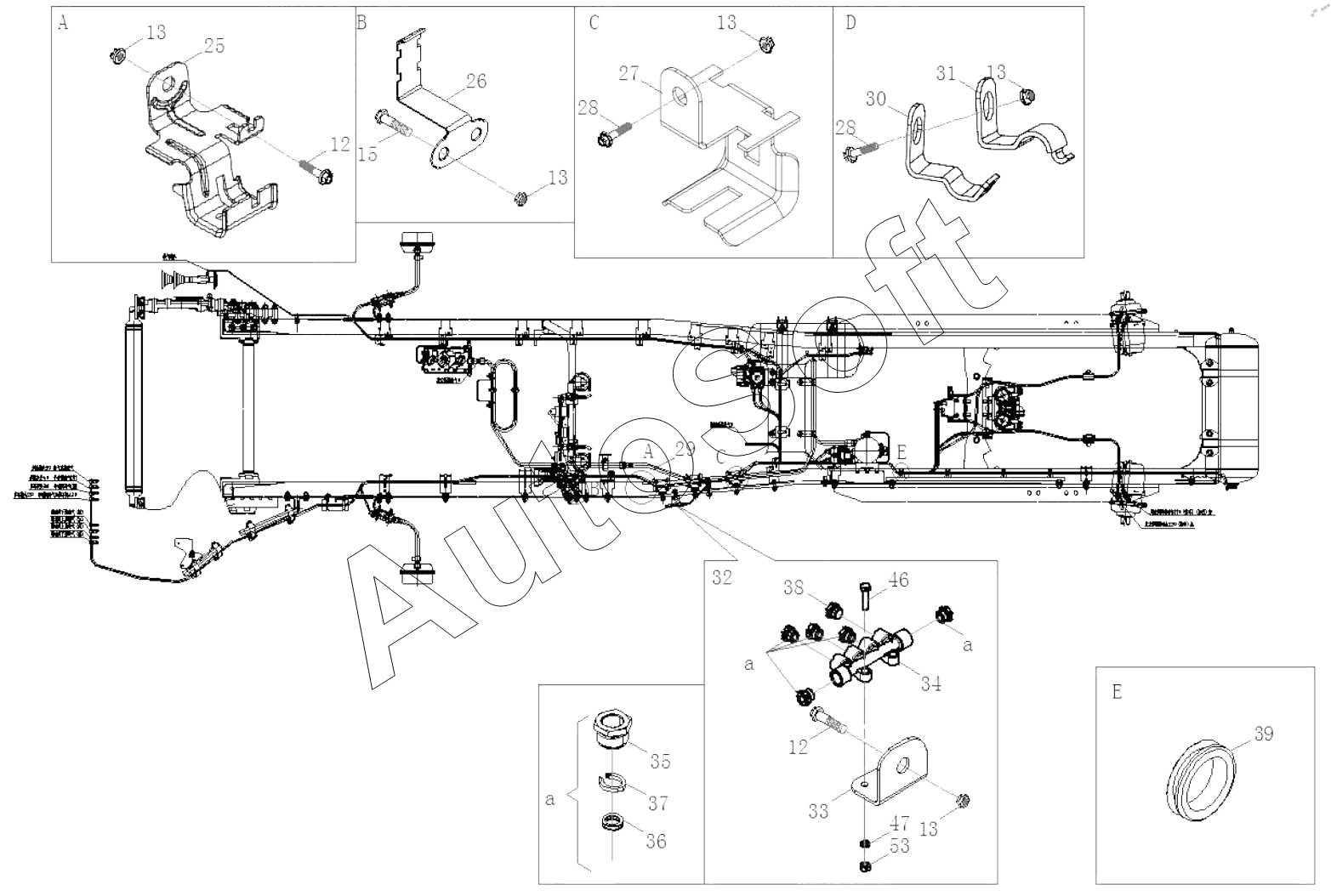

Каталог запасных частей к технике: FAW CA4180 (P77K25E5) (2022). СХЕМА ТОРМОЗНОГО ТРУБОПРОВОДА
12
12
13
13
13
13
13
15
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
46
47
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***C | Кронштейн для пучка трубобровода | |
| 2 | C***0 | Комбинированный болт | |
| 3 | C***2 | Гайка | |
| 4 | T***6 | Пластмассовый хомут | |
| 5 | 3***C | Пучок трубопровода в сборе | |
| 6 | 3***E | Кронштейн пучка труб на передней стенке в сборе | |
| 7 | 3***F | Кронштейн пучка труб на передней стенке в сборе | |
| 8 | C***0 | Установочное место для болта | |
| 9 | C***8 | Гайка | |
| 10 | C***0 | Комбинированный болт | |
| 11 | 3***B | Зажим | |
| 12 | Q***5 | Шестигранный фланцевый болт | |
| 13 | C***4 | Гайка | |
| 14 | 3***D | Кронштейн для пучка труб | |
| 15 | Q***0 | Фланцевый болт с шестигранной головкой | |
| 16 | 3***C | Подкладка воздуховода | |
| 17 | 3***E | Кронштейн для пучка труб | |
| 18 | 3***C | Середний воздуховод в сборе — от воздушного компрессора к локу управления подачей воздуха | |
| 19 | 3***C | Двухтрубный хомут | |
| 20 | C***0 | Сборочный болт | |
| 21 | C***6 | Шестигранная гайка | |
| 22 | 3***B | Втулка воздуховода | |
| 23 | 3***B | Зажим | |
| 24 | Q***5 | Болт | |
| 25 | 3***C | Кронштейн жгута проводов шасси | |
| 26 | 3***D | Кронштейн для пучка труб | |
| 27 | 3***B | Кронштейн для пучка труб | |
| 28 | Q***5 | Шестигранный фланцевый болт | |
| 29 | 3***C | Задний воздуховодв сборе | |
| 30 | 3***C | Кронштейн | |
| 31 | 3***C | Кронштейн | |
| 32 | 3***A | Вспомогательный модуль подачи воздуха с кронштейном в сборе | |
| 33 | 3***A | Кронштейн вспомогательного модуля подачи воздуха | |
| 34 | 3***B | Вспомогательный модуль подачи воздуха в сборе | |
| 35 | 3***B | Резьбовая втулка с уплотнительным кольцом в сборе | |
| 36 | 3***C | Уплотнительное кольцо специального сечения | |
| 37 | 3***C | Соединительный хомут | |
| 38 | 3***B | Заглушка | |
| 39 | 3***C | Подкладка воздуховода | |
| 40 | 3***F | Универсальная опора | |
| 41 | 3***A | Кронштейн | |
| 42 | 3***C | Кронштейн для пучка труб | |
| 43 | 3***C | Зажим пучка труб | |
| 44 | 3***A | Кронштейн для пучка труб | |
| 45 | Q***5 | Шестигранный фланцевый болт толстый стержень | |
| 46 | C***0 | Болт с шестигранной головкой | |
| 47 | Q***5 | Пружинная шайба | |
| 48 | 3***D | Пучок труб заднего моста в сборе | |
| 49 | 3***C | Пучок труб в сборе | |
| 50 | 3***B | Тормозной шланг переднего тормоза в сборе | |
| 51 | 3***A | Уплотнительный соединитель трубы | |
| 52 | C***5 | Уплотнительное кольцо | |
| 53 | C***5 | Гайка |
