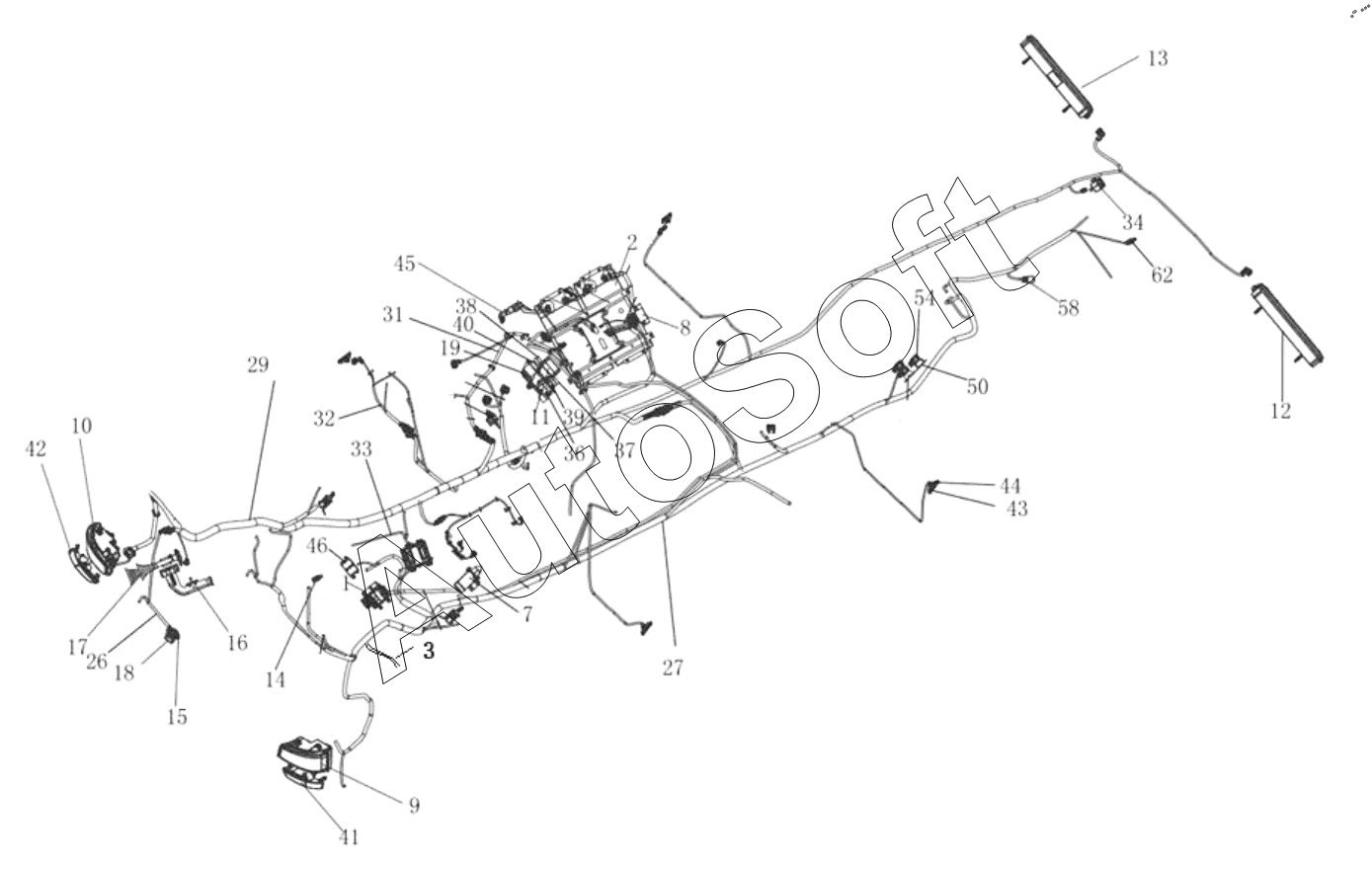

Каталог запасных частей к технике: FAW CA4180 (P77K25E5) (2022). ЭЛЕКТРИЧЕСКАЯ СХЕМА ШАССИ
2
3
7
8
9
10
11
12
13
14
15
16
17
18
19
26
27
29
31
32
33
34
36
37
38
39
40
41
42
43
44
45
46
54
58
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***B | Генератор в сборе | |
| 2 | 3***D | Блок аккумулятора | |
| 3 | 3***E | Жгут проводов левого бампера в сборе | |
| 7 | 3***J | Стартер в сборе | |
| 8 | 3***C | Большое силовое реле в сборе | |
| 9 | 3***C | Левая передняя комбинированная фара в сборе | |
| 10 | 3***C | Правая передняя комбинированная фара в сборе | |
| 11 | 3***D | Задний ручной фонарь в сборе | |
| 12 | 3***C | Левый комбинированный задний фонарь | |
| 13 | 3***C | Правый комбинированный задний фонарь | |
| 14 | 3***D | Выключатель стоп-сигнала в сборе | |
| 15 | 3***E | Клаксон электрический | |
| 16 | 3***B | Крепление воздушного гудка в сборе | |
| 17 | 3***B | Пневматический гудок в сборе с прикрепленным соединителем трубопровода | |
| 18 | 3***A | Крепление электро-гудка | |
| 19 | 3***B | Жгут проводов ebs к прицепу в сборе | |
| 26 | 3***I | Жгут проводов фары бампера в сборе | |
| 27 | 3***2 | Жгут проводов фонарей левой территории в сборе | |
| 29 | 3***2 | Жгут проводов правого шасси в сборе | |
| 31 | 3***E | Сборка жгута проводов портала луча | |
| 32 | 3***E | Сборка жгута проводов доочистки | |
| 33 | 3***6 | Жгут проводов двигателя в сборе | |
| 34 | 3***C | Узел звуковой сигнализации заднего хода | |
| 36 | 3***A | Главная розетка питания прицепа | |
| 37 | 3***A | Конектор семижильного кабеля в сборе | |
| 38 | 3***A | Винт блока питания abs | |
| 39 | 3***A | Пустая розетка прицепа в сборе | |
| 40 | 3***A | Гнездо для спиральной заготовки abs в сборе | |
| 41 | 3***E | Левая передняя птф | |
| 42 | 3***E | Правая передняя птф | |
| 43 | 3***C | Лампа бокового знака в сборе | |
| 44 | 3***C | Кронштейн бокового сигнального фонаря | |
| 45 | 3***A | Главный выключатель питания в сборе | |
| 46 | 3***D | Воздухоподогреватель в сборе | |
| 54 | 3***B | Кронштейн с эм клапаном в сборе | |
| 58 | 3***A | Узел сигнализатора ручного тормоза | |
| 62 | 3***C | Выключатель блокировки дифференциала в сборе |
