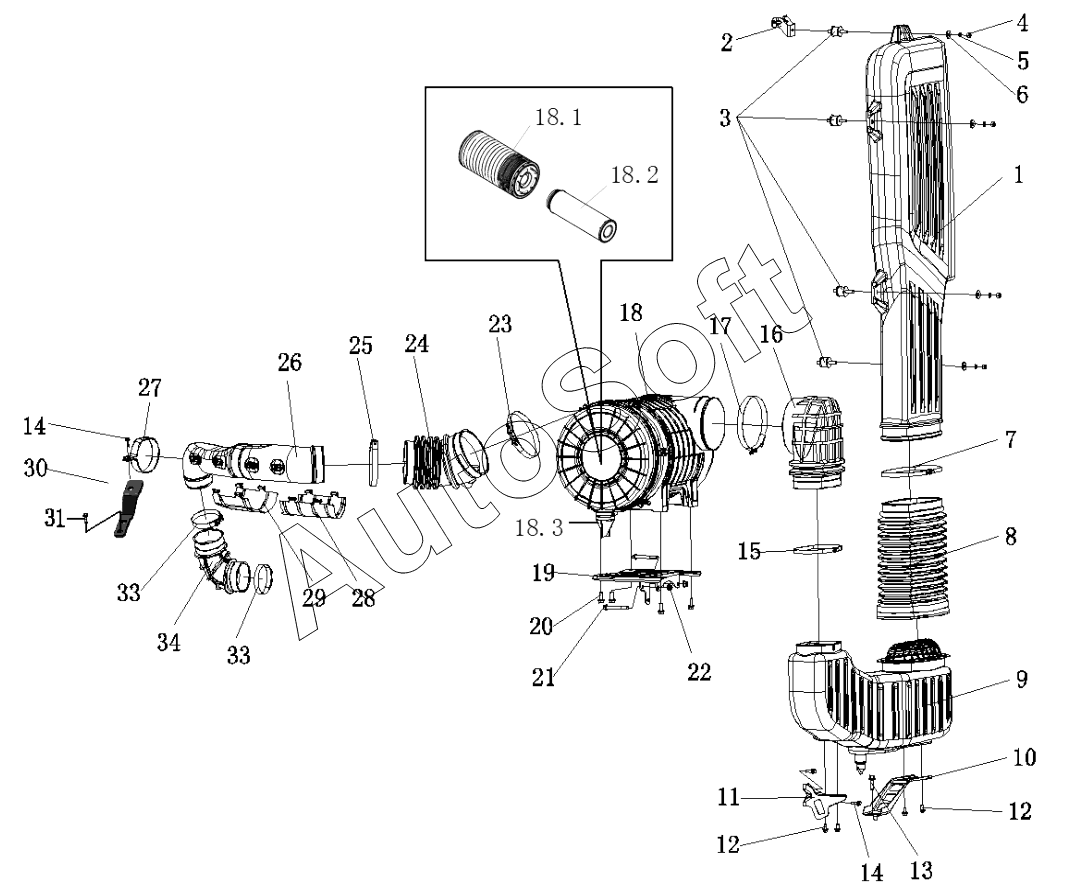

Каталог запасных частей к технике: FAW CA4180 (P77K25E5) (2022). СХЕМА СИСТЕМЫ ЗАБОРА ВОЗДУХА
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
16
17
18
18.1
18.2
18.3
19
20
21
22
23
24
25
26
27
28
29
30
31
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***H | Впускной воздушный канал в сборе | |
| 10 | 1***F | Кронштейн а стойки | |
| 11 | 1***D | Кронштейн б стойки | |
| 12 | C***0 | Установочное место для болта | |
| 13 | Q***5 | Шестигранный фланцевый болт | |
| 14 | C***0 | Болт | |
| 15 | 1***C | Хомут патрубка воздушного фильтра | |
| 16 | 1***C | Соединительный резиновый шланг | |
| 17 | C***B | Хомут | |
| 18 | 1***A | Воздушный фильтр в сборе | |
| 18.1 | 1***A | Фильтр воздушный (основной) | |
| 18.2 | 1***A | Фильтр воздушный (вторичный) | |
| 18.3 | 1***A | Кран | |
| 19 | 1***D | Кронштейн | |
| 2 | 1***C | Верхний кронштейн впускного воздушного канала в сборе | |
| 20 | C***0 | Болт | |
| 21 | Q***5 | Шестигранный фланцевый болт толстый стержень (стандартный тип) | |
| 22 | C***0 | Шестигранная гайка | |
| 23 | 1***A | Усиленный хомут для шланга | |
| 24 | 1***D | Соединительный шланг воздушного фильтра | |
| 25 | 1***A | Усиленный хомут для шланга | |
| 26 | 1***C | Патрубок воздушного фильтра | |
| 27 | 1***A | Хомут трубы забора воздуха | |
| 28 | 1***D | Теплоизоляционная крышка а | |
| 29 | 1***E | Теплоизоляционная крышка б | |
| 3 | 1***D | Амортизационный кронштейн в сборе | |
| 30 | 1***A | Кронштейн в сборе | |
| 31 | C***0 | Болт | |
| 33 | 1***C | Усиленный хомут для шланга | |
| 34 | 1***B | Патрубок воздушный | |
| 4 | C***6 | Шестигранная гайка | |
| 5 | Q***6 | Пружинная шайба | |
| 6 | Q***6 | Большая шайба | |
| 7 | 1***D | Шланговый хомут с червячным приводом в сборе | |
| 8 | 1***D | Соединительный шланг в сборе | |
| 9 | 1***D | Передняя стойка в сборе |
