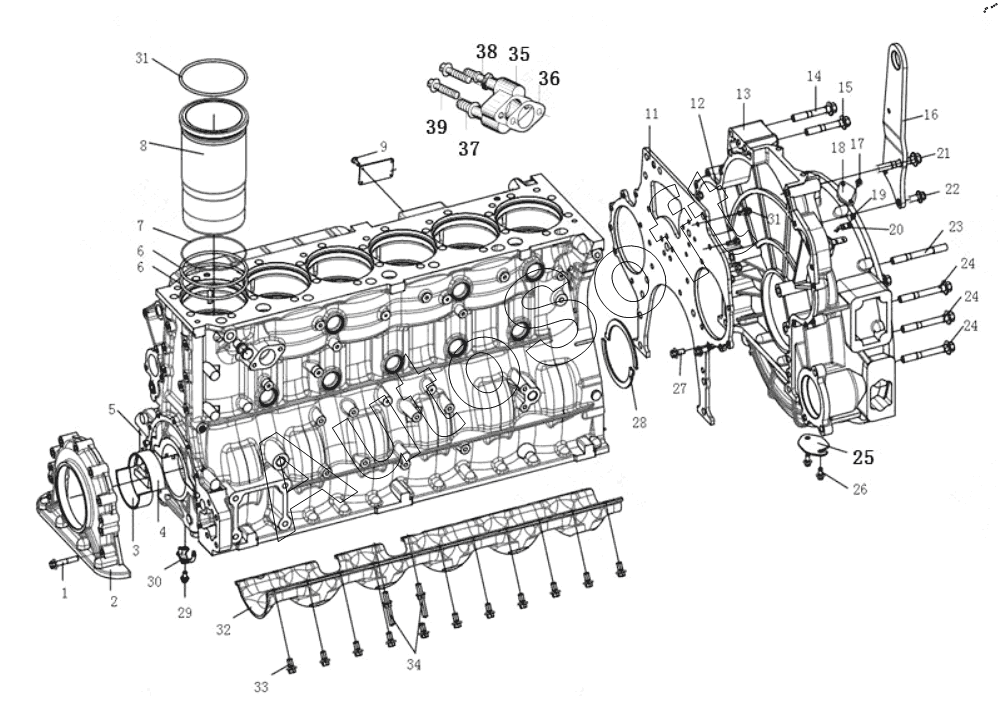

Каталог запасных частей к технике: FAW CA4180 (P77K25E5) (2022). СБОРКИ КОРПУСА ЦИЛИНДРА
1
2
3
4
5
6
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***6 | Болт поверхности шестигранного фланца | |
| 2 | 1***J | Седло переднего сальника коленчатого вала | |
| 3 | M***W | Вкладыш коренной коленвала | |
| 4 | M***W | Вкладыш коренной коленвала | |
| 5 | M***T | Картер в полном сборе | |
| 6 | 1***0 | О - образное резиновое уплотнительное кольцо | |
| 7 | 1***0 | О - образное резиновое уплотнительное кольцо | |
| 8 | 1***Z | Гильза цилиндра | |
| 9 | Q***6 | Закрепка таблички | |
| 11 | 1***J | Перекрышка крышки камеры шестерни | |
| 12 | Q***6 | Болт поверхности шестигранного фланца | |
| 13 | 1***H | Кожух корпуса редуктора | |
| 14 | Q***6 | Шестигранный фланцевый болт | |
| 15 | Q***6 | Болт фланца с шестигранной головкой | |
| 16 | 1***J | Заднее подъемное ушко - крышка цилиндра | |
| 17 | Q***6 | Болт поверхности шестигранного фланца | |
| 18 | 1***D | Резиновая пробка картера маховика | |
| 19 | 1***D | Винт с крестообразным шлицем | |
| 20 | 1***D | Метка картера маховика | |
| 21 | Q***6 | Болты поверхности шестигранного фланца - тонкий стержень | |
| 22 | Q***6 | Шестигранный фланцевый болт | |
| 23 | Q***S | Шпилька, с двумя плоскими торцами | |
| 24 | Q***6 | Болты поверхности шестигранного фланца - тонкий стержень | |
| 25 | 1***D | Перекрывающая плита картера маховика | |
| 26 | Q***6 | Болт поверхности шестигранного фланца | |
| 27 | Q***6 | Болт поверхности шестигранного фланца | |
| 28 | 1***J | Главный осевой подшипник | |
| 29 | 1***D | Болт крепления форсунки охлаждения поршня | |
| 30 | 1***Z | Форсунка охлаждения поршня | |
| 31 | 1***Z | Кольцо | |
| 32 | 1***1 | Лестничная рама | |
| 33 | Q***2 | Шестигранный фланцевый болт | |
| 34 | 1***1 | Болт | |
| 35 | 1***R | Соединитель - забор воды scr | |
| 36 | 1***J | Прокладка - переходной фланец водяной трубы | |
| 37 | 1***R | Транзитный соединитель | |
| 38 | 1***J | Соединенитель циркуляционной воды | |
| 39 | Q***2 | Болт с шестигранной головкой и фланцем |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
