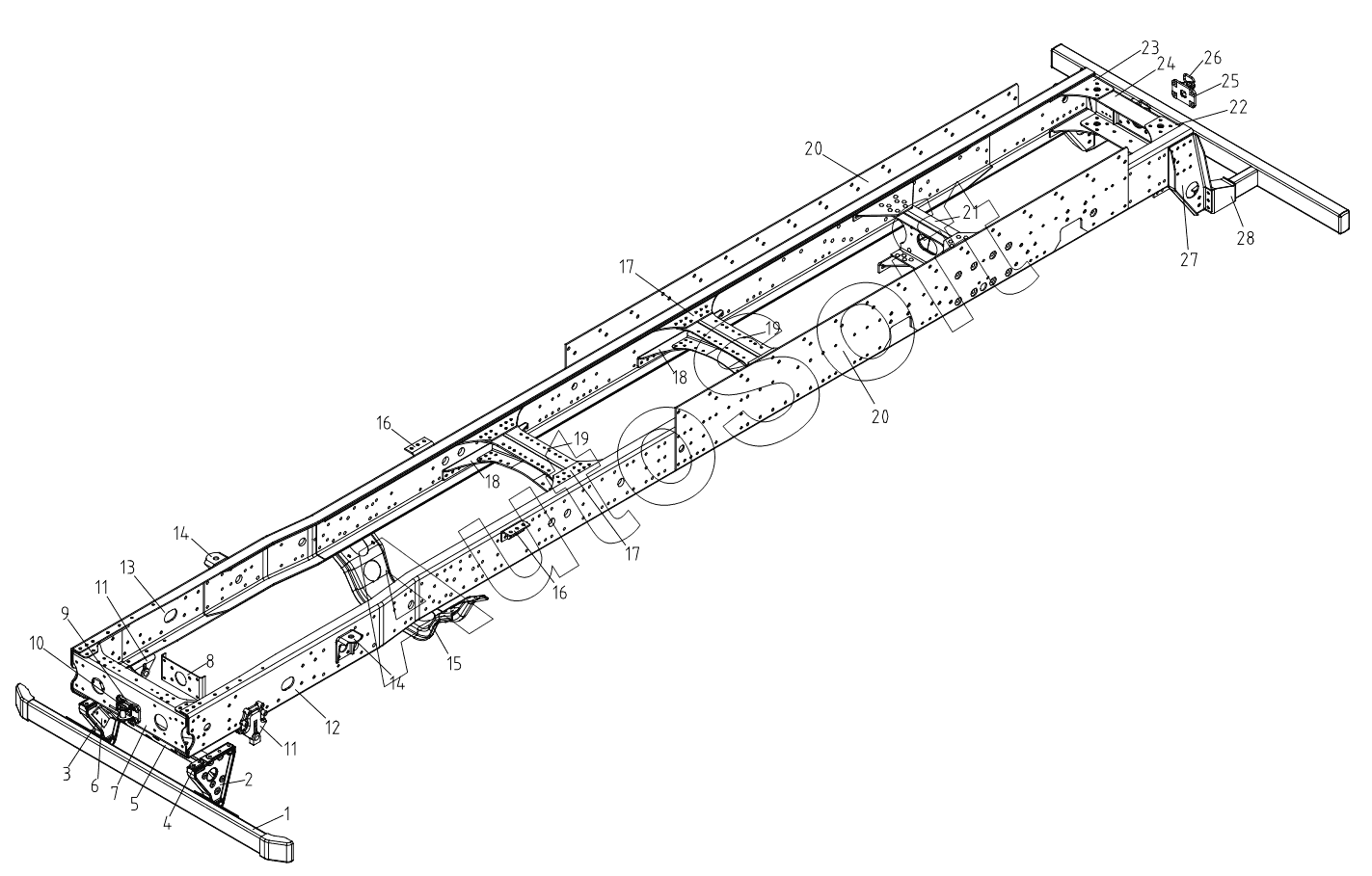

Каталог запасных частей к технике: FAW CA3251 (P66K2L2T1E5Z) (2017). Рама и защита
18
18
21
20
20
19
19
17
17
16
16
15
28
27
27
26
25
24
23
22
6
5
4
3
2
1
14
14
13
12
11
11
10
9
8
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2800010-77CJ/A | 2***A | Рама и кронштейн в сборе | |
| 2801093-50А/А | 2***А | Ребро жесткости задней поперечины передней рессоры | |
| 2801177-242/В | 2***В | Прокладка нижний присоединительной пластинки перекладины подвески сбалансирования | |
| 2912516-240/С | 2***С | Болт крепления заднего кронштейна задней рессоры | |
| CQ1501230 | C***0 | Болт | |
| CQ1501230 | C***0 | Болт | |
| CQ1501230 | C***0 | Болт | |
| CQ1501445 | C***5 | Болт | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32616 | C***6 | Гайка | |
| CQ32616 | C***6 | Гайка | |
| CQ34012 | C***2 | Гайка | |
| CQ34012 | C***2 | Гайка | |
| CQ39714 | C***4 | Шестигранная фланцевая гайка | |
| CQ39714 | C***4 | Шестигранная фланцевая гайка | |
| Q1841250T | Q***T | Шестигранный болт фланца | |
| Q1841250T | Q***T | Шестигранный болт фланца | |
| Q1841435T | Q***T | Шестигранный фланцевый болт | |
| Q1841445T | Q***T | Болт | |
| Q1841445T | Q***T | Болт | |
| Q1841450T | Q***T | Болт | |
| Q1841450T | Q***T | Болт | |
| Q1841450T | Q***T | Болт | |
| Q1841460T | Q***T | Болт | |
| Q1841460T | Q***T | Болт | |
| Q1841465 | Q***5 | Шестигранный фланцевый болт | |
| Q1841650T | Q***T | Болт | |
| Q1841650TS | Q***S | Толстый болт | |
| Q1851445T | Q***T | Шестигранный фланцевый болт | |
| Q1851480T | Q***T | Болт с шестигранной головкой и буртиком | |
| Q40212 | Q***2 | Шайба | |
| Q40312 | Q***2 | Пружинная шайба | |
| Q40312 | Q***2 | Пружинная шайба | |
| Q40312 | Q***2 | Пружинная шайба | |
| Q4501232 | Q***2 | Заклепка с полукруглой головкой | |
| Q4501436 | Q***6 | Button head rivet | |
| Q4501444 | Q***4 | Заклепка с полукруглой головкой | |
| Q4501450 | Q***0 | Заклёпка | |
| Q4501455 | Q***5 | Заклепка с полукруглой головкой | |
| 1 | 2***A | Передняя нижняя защитная поперечина в сборе | |
| 2 | 2***B | Левый кронштейн передней нижней защиты | |
| 3 | 2***B | Правый кронштейн передней нижней защиты | |
| 4 | 2***A | Прокладка | |
| 5 | 2***B | Передний нижний защитный щиток | |
| 6 | 2***A | Соединительный кронштейн переднего нижнего защитного щитка | |
| 7 | 2***G | Передняя поперечина | |
| 8 | 2***А | Ребро жесткости передней поперечины | |
| 9 | 2***А | Цоколь вилки | |
| 10 | 2***С | Вилка со шплинтом в сборе | |
| 11 | 2***D | Передний кронштейн передней рессоры | |
| 12 | 2***A | Левый лонжерон в сборе | |
| 13 | 5***А | Правый лонжерон в сборе | |
| 14 | 2***В | Верхний кронштейн переднего амортизатора | |
| 15 | 2***В | Задняя поперечина передней рессоры | |
| 16 | 2***А | Соединительный угольник подрамника в сборе | |
| 17 | 2***А | Верхняя соединительная планка средней поперечины | |
| 18 | 2***В | Нижняя соединительная планка средней поперечины | |
| 19 | 2***А | Третья поперечина в сборе | |
| 20 | 2***A | Соединительная планка грузового кузова | |
| 21 | 2***А | Поперечина балансирной подвески в сборе | |
| 22 | 2***А | Правая нижняя соединительная планка задней поперечины | |
| 23 | 2***А | Левая нижняя соединительная планка задней поперечины | |
| 24 | 2***С | Задняя поперечина в сборе | |
| 25 | 2***А | Цоколь вилки | |
| 26 | 2***С | Вилка со шплинтом в сборе | |
| 27 | 2***А | Левый кронштейн заднего защитного устройства | |
| 27 | 2***А | Правый кронштейн заднего защитного устройства | |
| 28 | 2***W | Задняя защитная поперечина с переходным кронштейном в сборе |
