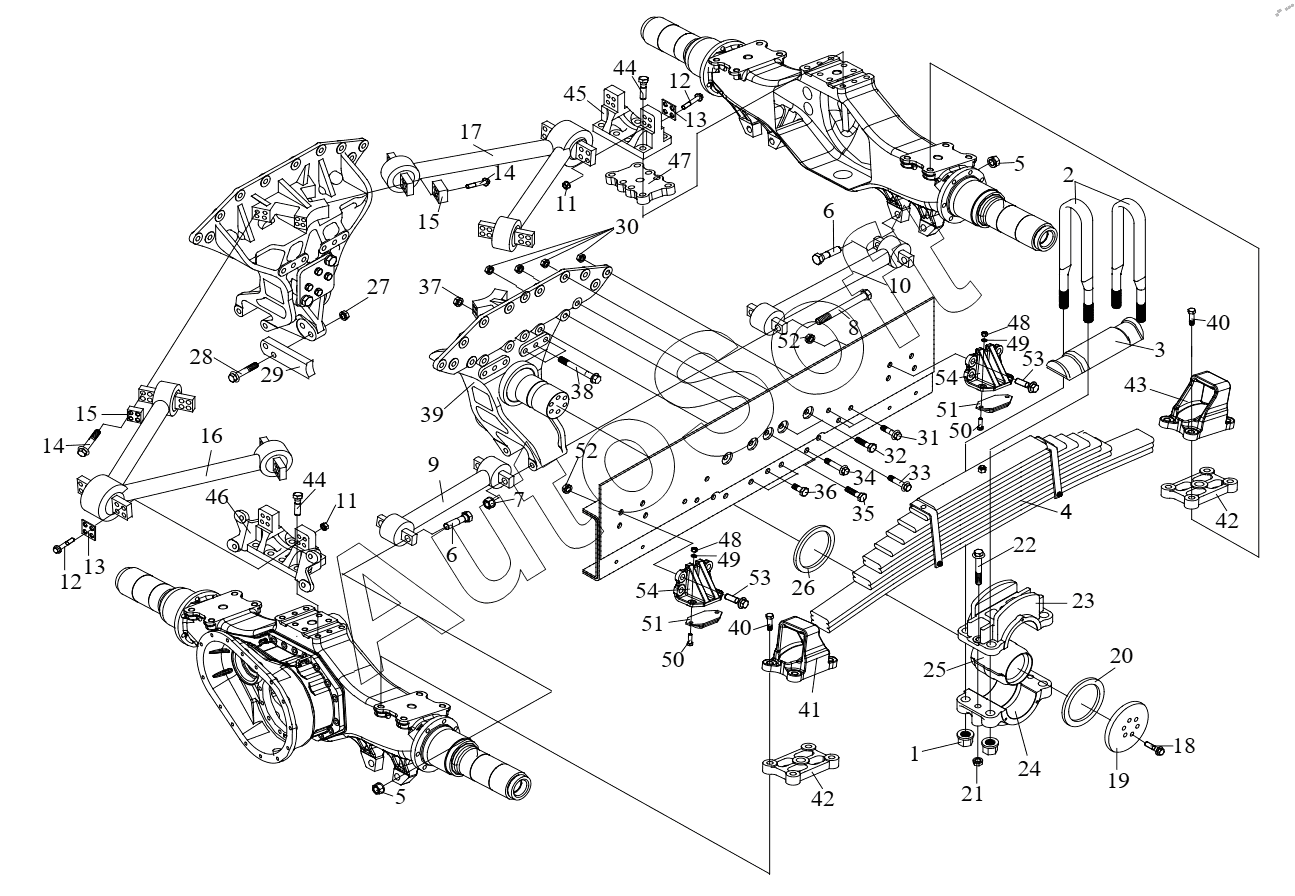

Каталог запасных частей к технике: FAW CA3251 (P66K2L2T1E5Z) (2017). Задняя подвеска
1
2
3
4
5
5
6
6
7
8
9
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
42
43
44
44
45
46
47
48
48
49
49
50
50
51
51
52
52
53
53
54
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2912135-483 | 2***3 | 11-ый лист задней рессоры со скобой в сборе | |
| 2912136-483 | 2***3 | Хомут одиннадцатого листа задней рессоры | |
| 2912161-113/А | 2***А | Центральный болт задней рессоры | |
| 2912171-03/А | 2***А | Распорная втулка-скоба задней рессоры | |
| 2912201-483/В | 2***В | 1-ый лист задней рессоры | |
| 2912202-483/В | 2***В | 2-ой лист задней рессоры | |
| 2912203-483/В | 2***В | 3-ий лист задней рессоры | |
| 2912204-483 | 2***3 | Четвертый лист задней рессоры | |
| 2912206-483 | 2***3 | Пятый лист задней рессоры | |
| 2912207-483 | 2***3 | Шестой лист задней рессоры | |
| 2912208-483 | 2***3 | Седьмой лист задней рессоры | |
| 2912209-483 | 2***3 | Восьмой лист задней рессоры | |
| 2912211-483 | 2***3 | Девятый лист задней рессоры | |
| 2912212-483 | 2***3 | Десятый лист задней рессоры | |
| CQ15010115 | C***5 | Болт | |
| CQ34116 | C***6 | Гайка | |
| CQ35010 | C***0 | Гайка | |
| Q4501032 | Q***2 | Заклепка с полукруглой головкой | |
| 1 | 2***0 | Гайка крепления стремянки | |
| 2 | 2***А | Стремянка задней рессоры | |
| 3 | 2***А | Накладка задней рессоры | |
| 4 | 2***В | Задняя рессора в сборе | |
| 5 | T***2 | Гайка | |
| 6 | C***T | Болт | |
| 7 | T***2 | Гайка | |
| 8 | 2***2 | Болт | |
| 9 | 2***В | Передняя нижняя реактивная тяга с резиновым наконечником в сборе | |
| 10 | 2***В | Задний нижний реактивный рычаг с резиновым наконечником в сборе | |
| 11 | T***2 | Шестигранная фланцевая стопорная гайка SPL | |
| 12 | 2***D | Болт с шестигранной головкой с фланцем | |
| 13 | 2***0 | Прокладка наконечника реактивной тяги в сборе | |
| 14 | 2***B | Болт с шестигранной головкой с фланцем | |
| 15 | 2***В | Прокладка реактивной штанги в сборе | |
| 16 | 2***С | Передняя верхняя реактивная штанга с резиновым наконечником в сборе | |
| 17 | 2***С | Задняя верхняя реактивная штанга с резиновым наконечником в сборе | |
| 18 | Q***T | Болт | |
| 19 | 2***А | Крышка держателя рессоры балансирной подвески | |
| 20 | 2***2 | Шайба | |
| 21 | T***2 | Гайка | |
| 22 | Q***T | Болт | |
| 23 | 2***С | Нижняя покрышка пружинной опоры рессоры подвески сбалансирования | |
| 24 | 2***В | Верхняя покрышка рессоры подвески сбалансирования | |
| 25 | 2***1 | Втулка - держателя рессоры балансирной подвески | |
| 26 | 2***2 | Шайба | |
| 27 | T***2 | Гайка | |
| 28 | Q***T | Болт | |
| 29 | 2***А | Соединительная планка | |
| 30 | T***2 | Гайка | |
| 31 | Q***T | Шестигранный фланцевый болт | |
| 32 | Т***Т | Болт с шестигранной головкой с увеличенным размером под ключ | |
| 33 | Q***T | Болт с шестигранной головкой и буртиком | |
| 34 | Т***Т | Болт с шестигранной головкой с увеличенным размером под ключ | |
| 35 | Q***T | Болт | |
| 36 | Т***Т | Болт с шестигранной головкой с увеличенным размером под ключ | |
| 37 | T***2 | Гайка | |
| 38 | Q***T | Болт с шестигранной головкой и стержнем крупного сечения с фланцем | |
| 39 | 2***A | Вал балансирной подвески и кронштейн балансирной подвески в сборе | |
| 40 | C***T | Болт с шестигранной головкой | |
| 41 | 2***В | Держатель задней рессоры в сборе средний левый/задний правый | |
| 42 | 2***В | Сухарь и фиксирующий штифт в сборе держателя задней рессоры | |
| 43 | 2***В | Держатель задней рессоры в сборе средний правый/задний левый | |
| 44 | C***T | Болт с шестигранной головкой | |
| 45 | 2***В | Верхний кронштейн реактивной штанги с фиксирующим штифтом в сборе заднего моста | |
| 46 | 2***В | Верхний кронштейн реактивной штанги промежуточного моста с фиксирующим штифтом в сборе | |
| 47 | 2***А | Сухарь с фиксирующим штифтом в сборе верхнего кронштейна реактивной штанги заднего моста | |
| 48 | C***2 | Гайка | |
| 49 | Q***2 | Пружинная шайба | |
| 50 | C***5 | Болт | |
| 51 | 2***А | Подушка задней рессоры | |
| 52 | C***0 | Шестигранная гайка с фланцевой поверхностью | |
| 53 | Q***T | Болт с шестигранной головкой и буртиком | |
| 54 | 2***A | Кронштейн ограничителя буфера |
