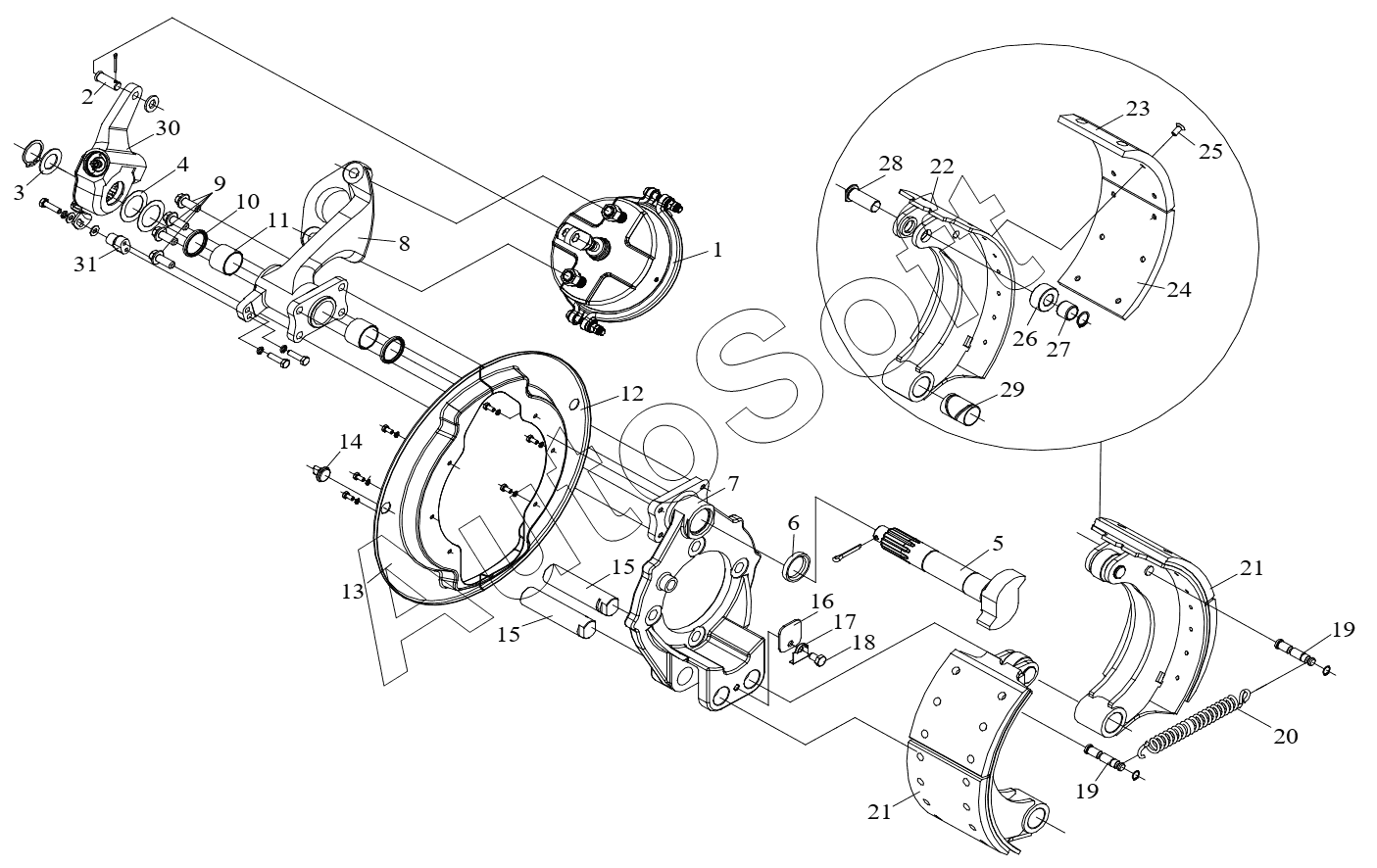

Каталог запасных частей к технике: FAW CA3251 (P66K2L2T1E5Z) (2017). Тормоз переднего колеса
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501015В901/А | 3***А | Тормоз переднего левого колеса в сборе | |
| 3501020В901/А | 3***А | Тормоз переднего правого колеса в сборе | |
| 3501152C242/A | 3***A | Передний правый кулачковый вал | |
| 3501210D242-C00/B | 3***B | Передний правый тормозной регулировочный рычаг в сборе | |
| 3501380C242/A | 3***A | Передняя левая нижняя правая верхняя тормозная колодка с фрикционной накладкой | |
| CQ1500616S | C***S | Шестигранный загибочный болт | |
| CQ1500616S | C***S | Шестигранный загибочный болт | |
| CQ1500816 | C***6 | Болт | |
| Q40114 | Q***4 | Шайба | |
| Q40306 | Q***6 | Пружинная шайба | |
| Q40306 | Q***6 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q43113 | Q***3 | Упругое стопорное кольцо для оси | |
| Q43122 | Q***2 | Упругое стопорное кольцо для оси | |
| Q43138 | Q***8 | Упругое стопорное кольцо вала | |
| Q5003025 | Q***5 | Шплинт | |
| 1 | 3***A | Тормозная камера с пружинным энергоаккумулятором в сборе | |
| 2 | Q***8 | Штифт | |
| 3 | 3***A | Проставочная прокладка тормозного регулировочного рычага | |
| 4 | 3***2 | Регулировочная шайба тормоза | |
| 5 | 3***A | Передний левый кулачковый вал | |
| 6 | 3***A | Шайба тормозного кулачкового вала | |
| 7 | 3***A | Кронштейн переднего левого тормоза | |
| 7 | 3***A | Кронштейн переднего правого тормоза | |
| 8 | 3***A | Кронштейн переднего левого тормозного кулачка | |
| 8 | 3***A | Кронштейн переднего правого тормозного кулачка | |
| 9 | 3***2 | Болт | |
| 10 | 3***S | Сальник - тормозной кулачок | |
| 11 | 3***S | Втулка - тормозной кулачок | |
| 12 | 3***E | Пылезащитный диск | |
| 13 | 3***E | Пылезащитный диск | |
| 14 | 3***2 | Заглушка - отверстие проверки диска защиты от пыли | |
| 15 | 3***E | Ось колодки | |
| 16 | 3***E | Защитная пластина | |
| 17 | 3***E | Пластина | |
| 18 | C***6 | Болт | |
| 19 | 3***A | Собачка возвратной пружины | |
| 20 | 3***E | Возвратная пружина тормозной колодки | |
| 21 | 3***A | Передняя левая верхняя правая нижняя тормозная колодка с фрикционной накладкой | |
| 22 | 3***А | Передняя тормозная колодка в сборе | |
| 23 | 3***А | Передняя фрикционная накладка | |
| 24 | 3***А | Передняя фрикционная накладка | |
| 25 | 3***А | Заклепка крепления фрикционной накладки тормозной колодки | |
| 26 | 3***А | Ролик для тормозной колодки | |
| 27 | 3***А | Втулка ролика | |
| 28 | 3***В | Валик ролика | |
| 29 | 3***A | Втулка вала передней тормозной колодки | |
| 30 | 3***B | Передний левый тормозной регулировочный рычаг в сборе | |
| 31 | 3***2 | Втулка |
