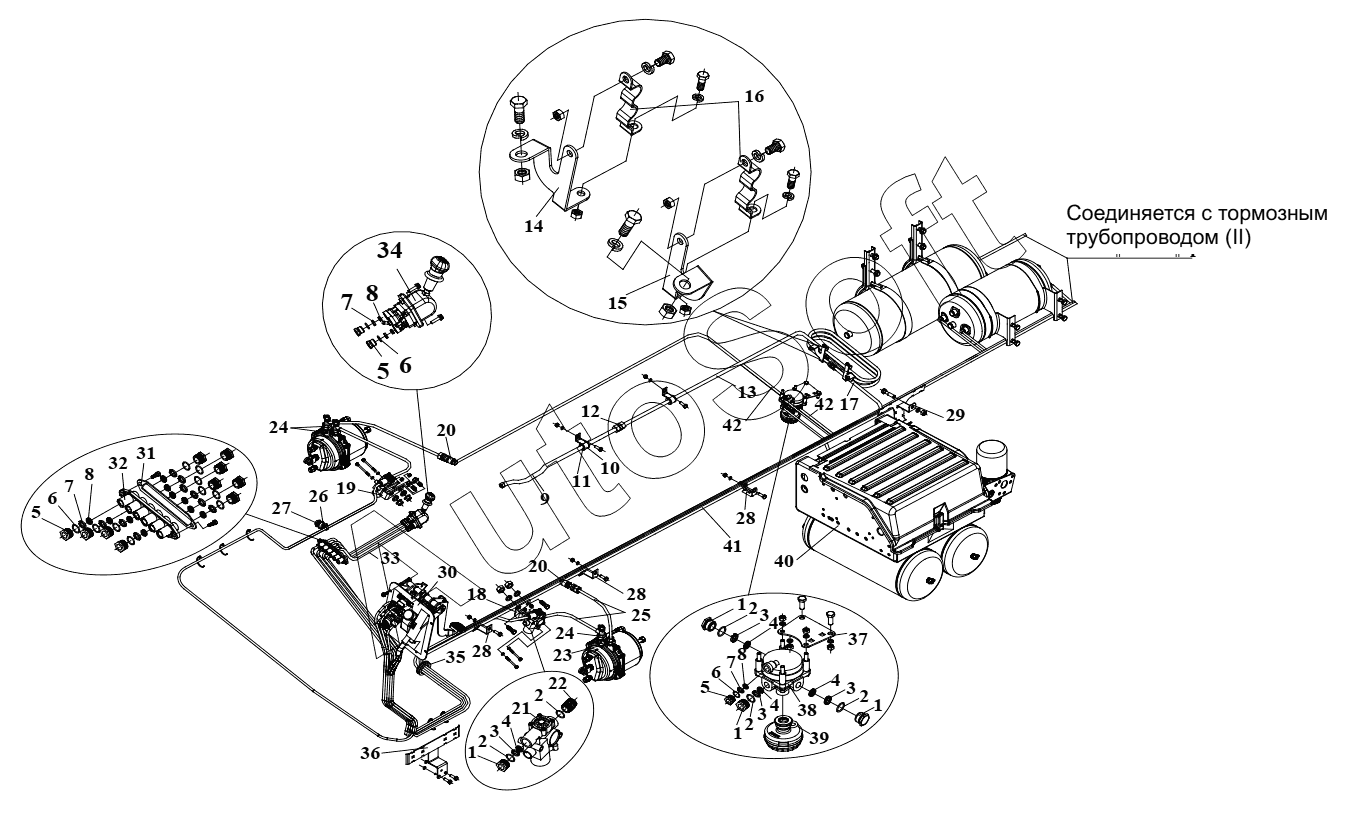

Каталог запасных частей к технике: FAW CA3251 (P66K2L2T1E5Z) (2017). Тормозные трубопроводы (I)
27
31
30
29
28
28
28
32
26
25
24
24
23
22
42
42
41
40
39
38
37
36
35
34
33
10
15
14
13
12
11
9
8
8
8
7
7
7
6
6
6
5
5
5
4
4
4
4
3
3
3
3
2
2
2
2
2
21
20
20
19
1
1
1
1
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| CQ1420816 | C***6 | Болт | |
| CQ1460525 | C***5 | Комбинированный болт | |
| CQ1460625 | C***5 | Болт | |
| CQ1460825 | C***5 | Болт | |
| CQ1500816 | C***6 | Болт | |
| CQ1500825 | C***5 | Болт | |
| CQ1501025 | C***5 | Болт | |
| CQ1501225 | C***5 | Болт | |
| CQ1501445 | C***5 | Болт | |
| CQ1501445 | C***5 | Болт | |
| CQ1501445 | C***5 | Болт | |
| CQ1501445 | C***5 | Болт | |
| CQ1501455 | C***5 | Болт | |
| CQ34008 | C***8 | Гайка | |
| CQ34008 | C***8 | Гайка | |
| CQ34008 | C***8 | Гайка | |
| CQ34010 | C***0 | Гайка | |
| CQ34012 | C***2 | Гайка | |
| CQ34014 | C***4 | Гайка | |
| CQ34014 | C***4 | Гайка | |
| CQ34014 | C***4 | Гайка | |
| CQ34014 | C***4 | Гайка | |
| CQ35320 | C***0 | Гайка | |
| Q40108 | Q***8 | Шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40310 | Q***0 | Пружинная шайба | |
| Q40312 | Q***2 | Пружинная шайба | |
| Q40314 | Q***4 | Пружинная шайба | |
| Q40314 | Q***4 | Пружинная шайба | |
| Q40314 | Q***4 | Пружинная шайба | |
| Q40314 | Q***4 | Пружинная шайба | |
| 1 | 3***В | Винтовая втулка | |
| 2 | 3***В | Уплотнительное кольцо | |
| 3 | 3***А | Стопорное кольцо | |
| 4 | 3***А | Уплотнительное кольцо фасонного сечения | |
| 5 | 3***С | Винтовая втулка | |
| 6 | 3***А | Уплотнительное кольцо | |
| 7 | 3***А | Стопорное кольцо | |
| 8 | 3***А | Уплотнительное кольцо фасонного сечения | |
| 9 | 3***С | Передний воздухопровод в сборе | |
| 10 | 3***А | Кронштейн для воздухопровода | |
| 11 | 3***А | Втулка для воздухопровода | |
| 12 | 3***В | Прямой штуцер | |
| 13 | 3***В | Промежуточный воздухопровода в сборе воздушного компрессора соединяется с блоком обработка воздуха | |
| 14 | 3***С | Кронштейн правого хомута для крепления промежуточного воздухопровода | |
| 15 | 3***С | Кронштейн левого хомута для крепления промежуточного воздухопровода | |
| 16 | 3***А | Трубодержатель - для крепления промежуточной воздушной трубы | |
| 17 | 3***A | Задний воздухопровод в сборе между воздушным компрессором и воздухоосушителем | |
| 18 | 3***С | Кронштейн-переднего левого электромагнитного клапана АБС | |
| 19 | 3***А | Кронштейн переднего правого электромагнитного клапана АБС | |
| 20 | 3***А | Прямой штуцер в сборе | |
| 21 | 3***А | Электромагнитный клапан системы АBS в сборе | |
| 22 | 3***А | Штуцер - электромагнитный клапан АБС | |
| 23 | 3***А | Концевой фитинг в сборе | |
| 24 | 3***А | Фитинг с измерительным штуцером в сборе | |
| 25 | 3***С | Тормозной шланг в сборе переднего тормоза | |
| 26 | 3***А | Держатель крепежного ремня | |
| 27 | 3***0 | Зажим | |
| 28 | 3***A | Кронштейн трубного пучка | |
| 29 | 3***А | Кронштейн трубного пучка | |
| 30 | 3***B | Педаль тормоза и педаль сцепления в сборе | |
| 31 | 3***А | Уплотнительная прокладка | |
| 32 | 3***А | Многоканальное соединение | |
| 33 | 3***1 | Трубный пучок передка кабины в сборе | |
| 34 | 3***0 | Кран с ручным приводом в сборе | |
| 35 | 3***А | 3724031 - 76А | |
| 36 | 3***В | Кронштейн трубного пучка | |
| 37 | 3***С | Стойка - последовательный клапан | |
| 38 | 3***А | Последовательный клапан в сборе | |
| 39 | 3***А | Глушитель в сборе | |
| 40 | 3***А | Модуль ресивера пневматического тормоза в сборе | |
| 41 | 3***Е | трубного пучка в сборе | |
| 42 | 3***A | Воздухопровод в сборе на входе пружинного цилиндра переднего моста |
