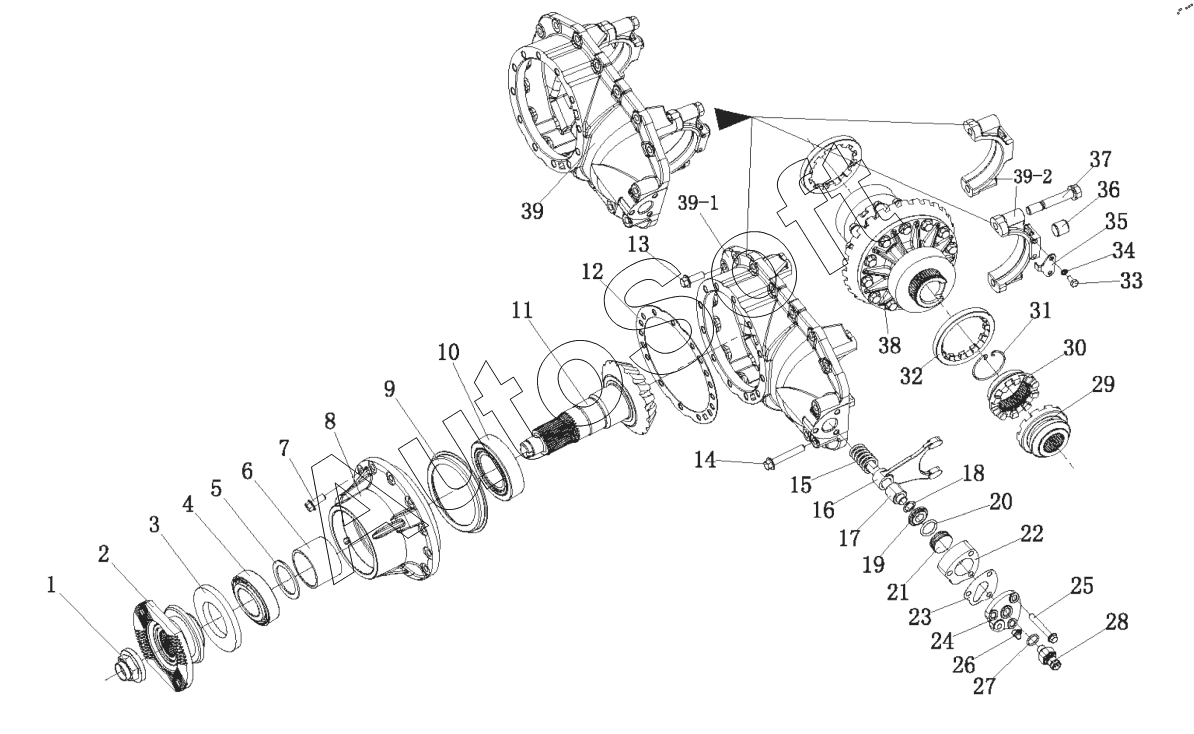

Каталог запасных частей к технике: FAW CA3250 (P66K24L1TE5Z) (2022). Блок логики редуктора переднего моста
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39-1
39-2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Контргайка | |
| 10 | 3***4 | Конический подшипник качания | |
| 11 | 2***A | Привод конического редуктора - Первая передняя ось | |
| 12 | 2***A | Регулировочная шайба - опора сиденья | |
| 12 | 2***A | Регулировочная шайба - корпус подшипника | |
| 12 | 2***A | Регулировочная шайба - корпус подшипника | |
| 13 | 2***A | Стопорный болт | |
| 14 | 2***A | Стопорный болт | |
| 15 | 2***A | Возвратная пружина - блокировка межколесного дифференциала | |
| 16 | 2***A | Вилка - блокировка дифференциала между колесами | |
| 17 | 2***A | Вал вилки - колесный дифференциал | |
| 18 | 2***A | Регулировочная шайба - вал вилки | |
| 18 | 2***A | Регулировочная шайба - вал вилки | |
| 18 | 2***A | Регулировочная шайба-вилка вала | |
| 19 | 2***A | Подвижный блок - вал вилки | |
| 2 | 2***A | Сборка фланца | |
| 20 | 2***A | Уплотнительное кольцо - поршень блокировки дифференциала | |
| 21 | 2***E | Поршень - замок межколесного дифференциала | |
| 22 | 2***E | Цилиндр - замок межколесного дифференциала | |
| 23 | 2***C | Прокладка крышки цилиндра | |
| 24 | 2***E | Крышка - цилиндр | |
| 25 | 2***E | Болт - для крепления крышки цилиндра межколесного дифференциала | |
| 26 | C***5 | Шарнир | |
| 27 | Q***6 | Шайба | |
| 28 | 3***A | Нейтральный выключатель в сборе | |
| 29 | 2***A | Подвижная передача - межколесный дифференциал | |
| 3 | 2***A | Узел сальника привода конического редуктора в сборе (рисунок стиля) | |
| 30 | 2***A | Неподвижная передача - блокировка дифференциала между колесами | |
| 31 | 2***A | Проволочное кольцо - крепится к дифференциальной передачи блокировки втулки | |
| 32 | 2***R | Регулировочное кольцо - подшипник дифференциала | |
| 33 | C***6 | Болт | |
| 34 | Q***8 | Пружинная шайба | |
| 35 | 2***A | Стоп - регулировочное кольцо | |
| 36 | 2***E | Упорный палец - картер редуктора и картера моста | |
| 37 | 2***A | Болты - Крышка подшипника дифференциала | |
| 38 | 2***C | Дифференциал в сборе - первая передняя ось | |
| 39 | 2***B | Дифференциал в сборе ---- первая передняя ось | |
| 39-1 | 2***B | Корпус редуктора - первая передняя ось | |
| 39-2 | 2***A | Крышка - Дифференциальный подшипник | |
| 4 | 3***2 | Конический роликовый подшипник | |
| 5 | 2***A | Регулировочная шайба - подшипник ведущей конической шестерни | |
| 6 | 2***A | Распорка - Подшипник активного конического зубчатого колеса | |
| 7 | 2***A | Стопорный болт | |
| 8 | 2***A | Подшипник сиденья - коническая шестерня привода передней оси | |
| 9 | 2***E | Маслоотражатель - гнездо подшипника ведущей конической шестерни |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
