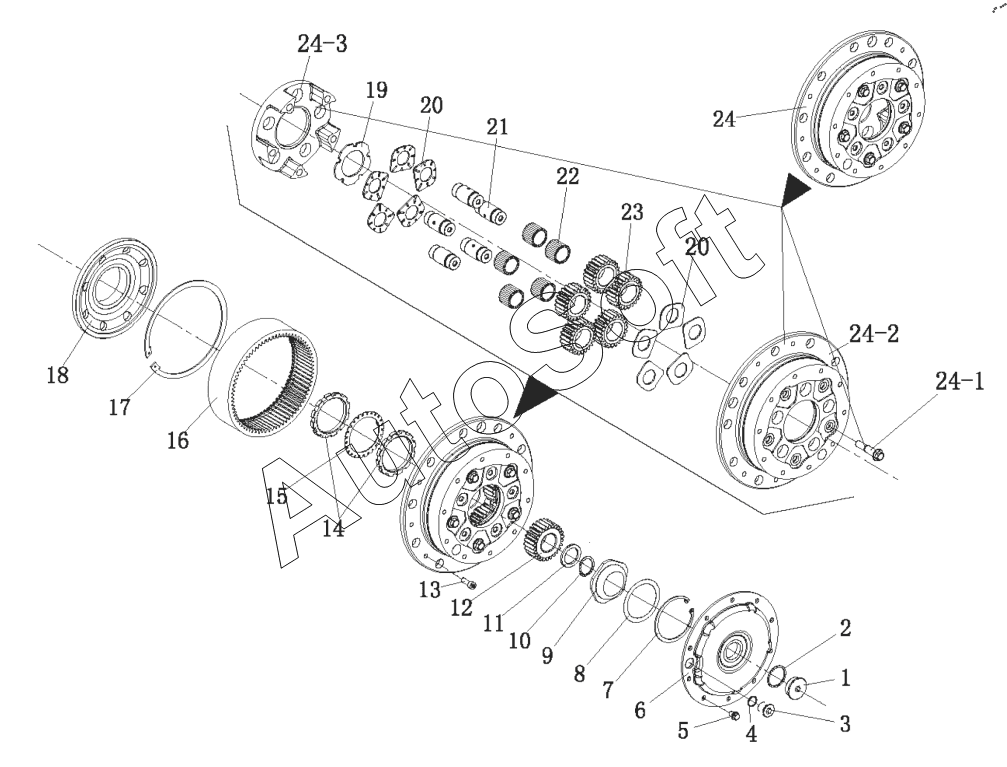

Каталог запасных частей к технике: FAW CA3250 (P66K24L1TE5Z) (2022). Логический блок редуктора со стороны колеса
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
24-1
24-2
24-3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***5 | Заправочная пробка | |
| 10 | Q***0 | Пружинное стопорное кольцо | |
| 11 | 2***A | Шайба - Солнечная шестерня | |
| 12 | 2***B | Солнечное колесо | |
| 13 | C***0 | Шестигранный винт с цилиндровой головкой | |
| 14 | 2***A | Контргайка - кронштейн зубчатого венца | |
| 15 | 2***C | Запирание пластина | |
| 16 | 2***C | Кольцевая передача | |
| 17 | 2***A | Пружинное кольцо - кронштейн зубчатого венца | |
| 18 | 2***B | Кронштейн - зубчатый венец | |
| 19 | 2***E | Упорная прокладка - солнечная шестерня | |
| 2 | 2***E | Уплотнительная шайба - заправочная пробка | |
| 20 | 2***E | Упорная шайба - планетарное колесо | |
| 21 | 2***A | Планетарный мост | |
| 22 | K***5 | Игольчатый ролик и клетка в сборе | |
| 23 | 2***B | Колесо планеты | |
| 24 | 2***C | Узел планетарной машины и кожуха колесного редуктора | |
| 24-1 | 2***E | Болт - для крепления каретки сателлитов | |
| 24-2 | 2***B | Корпус колесного редуктора | |
| 24-3 | 2***B | Планета-носитель | |
| 3 | T***4 | Сливная пробка | |
| 4 | 2***E | Уплотнительная шайба - сливная пробка | |
| 5 | 2***D | Болт крепления торцевой крышки колесного редуктора | |
| 6 | 2***A | Торцевая крышка - колесный редуктор | |
| 7 | Q***5 | Пружинная шайба для отверстия | |
| 8 | 2***A | Регулировочная прокладка | |
| 8 | 2***A | Регулировочная прокладка | |
| 8 | 2***A | Регулировочная прокладка | |
| 9 | 2***B | Дополнительная упорная прокладка - солнечное колесо |
