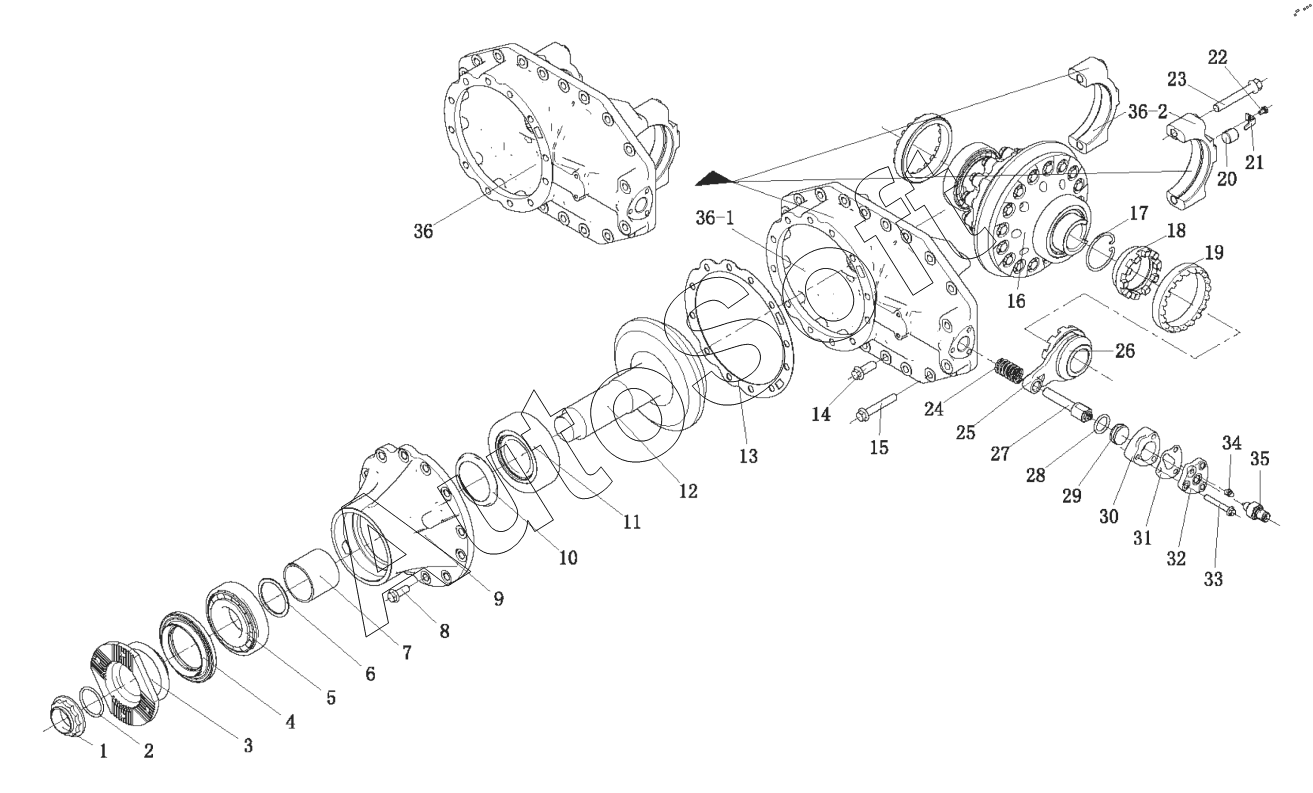

Каталог запасных частей к технике: FAW CA3250 (P66K24L1TE5Z) (2022). Блок логики редуктора заднего моста
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36-1
36-2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2402010-55R/A | 2***A | Главный редуктор заднего моста в сборе (i = 1.500) | |
| 1 | 2***E | Гайка фланца конической шестерни привода | |
| 10 | 2***E | Маслоотражатель - гнездо подшипника ведущей конической шестерни | |
| 11 | 3***5 | Конический подшипник качания | |
| 12 | 2***A | Ведущий конический редуктор | |
| 13 | 2***E | Регулировочная прокладка - подшипник ведущей конической шестерни | |
| 13 | 2***E | Регулировочная прокладка - подшипник ведущей конической шестерни | |
| 13 | 2***E | Регулировочная прокладка - подшипник ведущей конической шестерни | |
| 14 | 2***H | Болт - для крепления редуктора | |
| 15 | 2***E | Болт - для крепления редуктора | |
| 16 | 2***B | Дифференциальная сборка | |
| 17 | 2***E | Кольцо из стальной проволоки - зубчатая втулка замка дифференциала | |
| 18 | 2***E | Неподвижная зубчатая втулка - замок межколесного дифференциала | |
| 19 | 2***B | Регулировочное кольцо - подшипник дифференциала | |
| 2 | 2***A | Уплотнительное кольцо - фланец активного конического зубчатого колеса | |
| 20 | 2***E | Упорный палец - картер редуктора и картера моста | |
| 21 | 2***E | Ограничительная скоба - регулировочное кольцо | |
| 22 | C***S | Шестигранный загибочный болт | |
| 23 | 2***D | Болт крепления крышки подшипника дифференциала | |
| 24 | 2***E | Возвратная пружина - замок межколесного дифференциала | |
| 25 | 2***C | Вилка - блокировка дифференциала между колесами | |
| 26 | 2***E | Зубчатая втулка - замок межколесного дифференциала | |
| 27 | 2***E | Узел вилочного вала | |
| 28 | 2***A | Уплотнительное кольцо - поршень блокировки дифференциала | |
| 29 | 2***E | Поршень - замок межколесного дифференциала | |
| 3 | 2***E | Приводной фланец конического зубчатого колеса в сборе | |
| 30 | 2***E | Цилиндр - замок межколесного дифференциала | |
| 31 | 2***C | Прокладка крышки цилиндра | |
| 32 | 2***E | Крышка - цилиндр | |
| 33 | 2***E | Болт - для крепления крышки цилиндра межколесного дифференциала | |
| 34 | C***M | Концевое локтевое соединение - коническое соединение | |
| 35 | 3***C | Выключатель блокировки дифференциала в сборе | |
| 36 | 2***H | Корпус редуктора заднего моста и крышка подшипника дифференциала в сборе | |
| 36-1 | 2***H | Корпус редуктора - задний мост | |
| 36-2 | 2***E | Крышка - подшипник дифференциала | |
| 4 | 2***A | Узел сальника привода конического редуктора в сборе (рисунок стиля) | |
| 5 | 3***4 | Конический подшипник качания | |
| 6 | 2***B | Регулировочная шайба - активный подшипник конического зубчатого колеса | |
| 7 | 2***A | Распорка - активный подшипник конического зубчатого колеса | |
| 8 | 2***H | Болт | |
| 9 | 2***E | Сиденье подшипника - коническая зубчатая передача |
