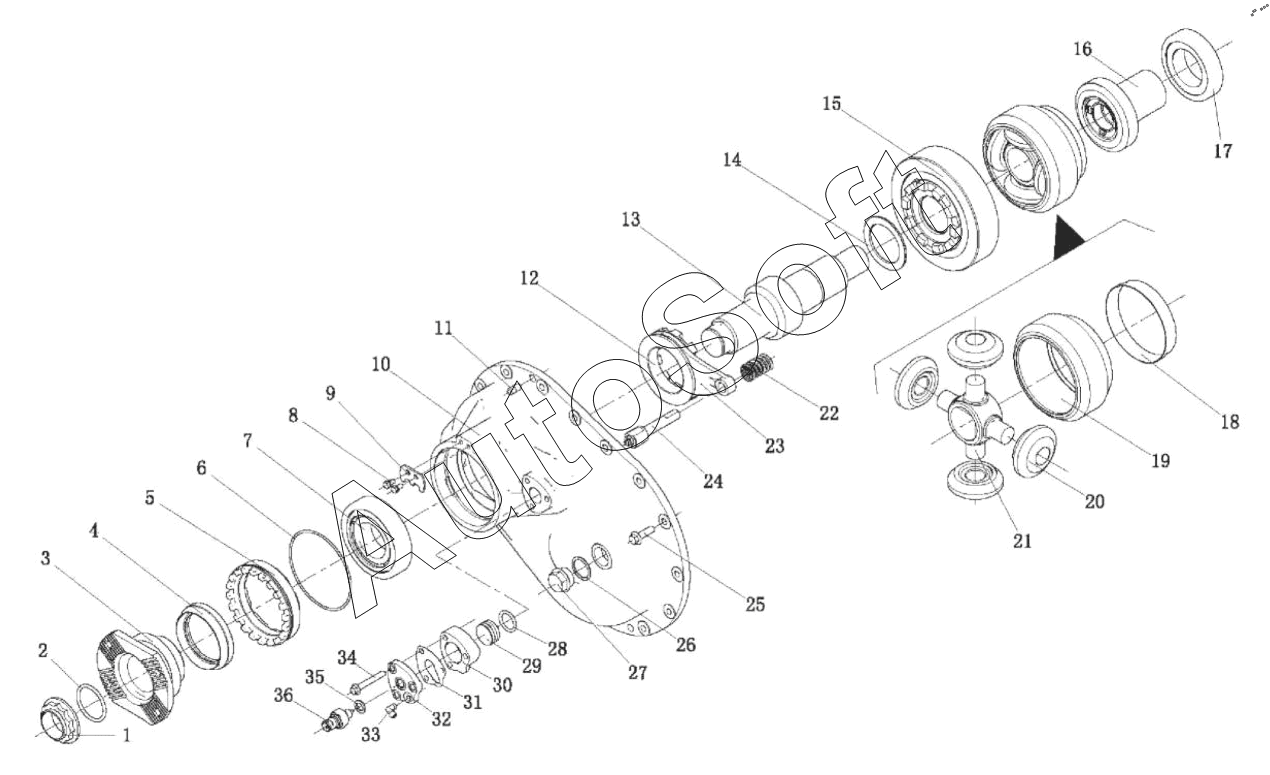

Каталог запасных частей к технике: FAW CA3250 (P66K24L1TE5Z) (2022). Приводная цилиндрическая шестерня и корпус, логика дифференциала межвального дифференциала
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***E | Гайка фланца конической шестерни привода | |
| 2 | 2***A | Уплотнительное кольцо - фланец активного конического зубчатого колеса | |
| 3 | 2***E | Приводной фланец цилиндрического зубчатого колеса в сборе | |
| 4 | 2***A | Узел сальника - Передний подшипник вала переднего цилиндрического редуктора | |
| 5 | 2***F | Регулировочное кольцо - Передний цилиндрический зубчатый венец переднего подшипника | |
| 6 | C***C | Уплотнительно е кольцо ре зинового уплотнения для гидравлического и пневматического | |
| 7 | 3***4 | Конический подшипник качания | |
| 8 | C***S | Шестигранный загибочный болт | |
| 9 | 2***A | Стоп - регулировочное кольцо | |
| 10 | 2***C | Передняя оболочка | |
| 11 | C***6 | Цилиндрический штифт | |
| 12 | 2***F | Скользящая зубчатая муфта блокировки межосевого дифференциала | |
| 13 | 2***A | Ведущий цилиндрический зубчатый вал | |
| 14 | 2***E | Распорка - ведомый цилиндрический механизм | |
| 15 | 2***A | Приводная цилиндрическая передача | |
| 16 | 2***A | Задняя коническая шестерня в сборе | |
| 17 | 3***5 | Конический роликоподшипник | |
| 18 | 2***A | Капот масла | |
| 19 | 2***A | Межосевой дифференциал | |
| 20 | 2***C | Планетарный редуктор - дифференциал вала | |
| 21 | 2***B | Поперечный вал - дифференциал между валами | |
| 22 | 2***E | Возвратная пружина - замок межколесного дифференциала | |
| 23 | 2***D | Вилка переключения блокировки межосевого дифференциала | |
| 24 | 2***E | Узел вилочного вала | |
| 25 | 2***A | Болт - закрепить редуктор | |
| 26 | C***5 | Прокладное уплотнительное кольцо | |
| 27 | 2***T | Пробка | |
| 28 | 2***A | Уплотнительное кольцо - поршень блокировки дифференциала | |
| 29 | 2***B | Поршень - Блокировка дифференциала | |
| 30 | 2***E | Цилиндр - замок межколесного дифференциала | |
| 31 | 2***C | Прокладка крышки цилиндра | |
| 32 | 2***E | Крышка - цилиндр | |
| 33 | C***M | Концевое локтевое соединение - коническое соединение | |
| 34 | 2***E | Болт - для крепления крышки цилиндра межколесного дифференциала | |
| 35 | 2***A | Кольцо подушки - выключатель блокировки дифференциала | |
| 36 | 3***C | Выключатель блокировки дифференциала в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
