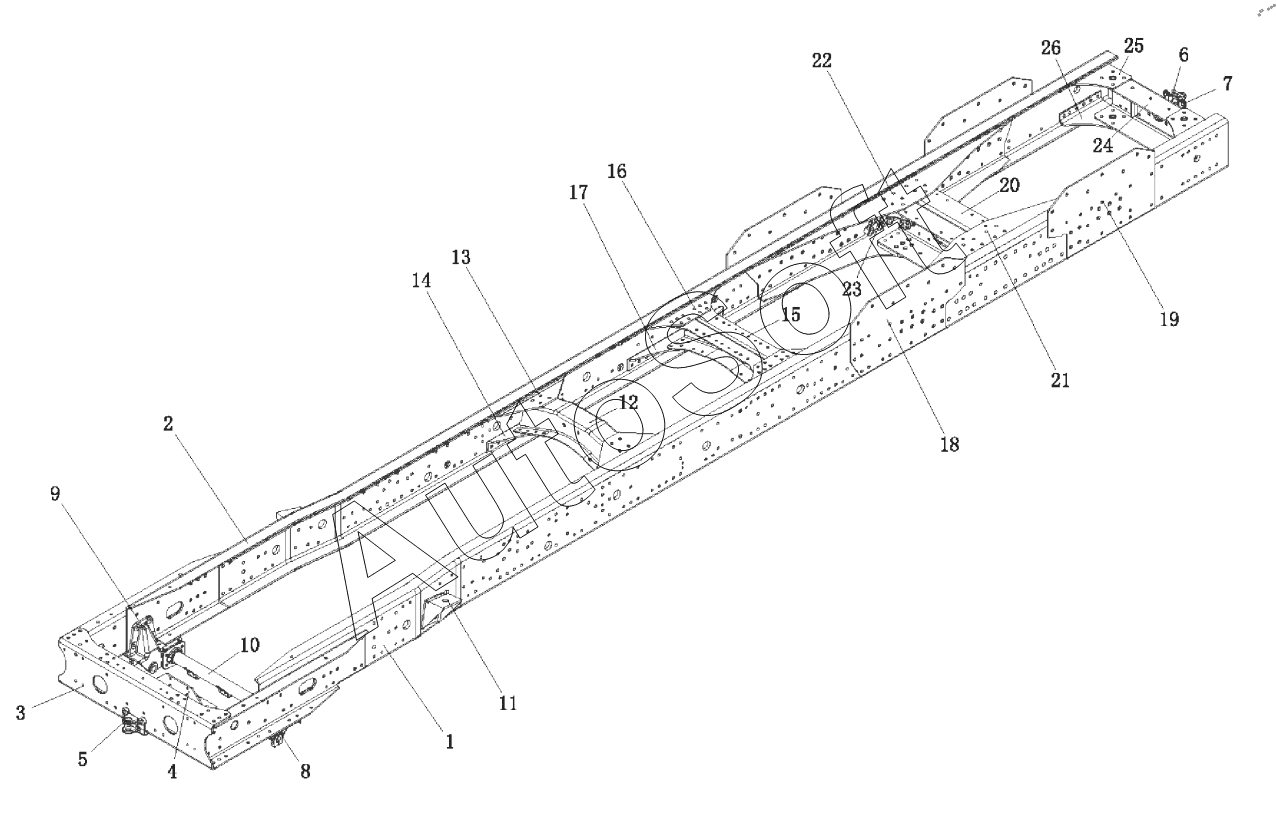

Каталог запасных частей к технике: FAW CA3250 (P66K24L1TE5Z) (2022). Рамочная логическая сборка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2800010-58H/C | 2***C | Сборка рамы и кронштейна | |
| 2919112-64W/C | 2***C | Двойная зубчатая стопорная шайба | |
| 2919113-64W/C | 2***C | Двойная зубчатая стопорная шайба | |
| CQ1512070TF38K | C***K | Болты с шестигранной головкой | |
| CQ1512095TF38K | C***K | Болты с шестигранной головкой | |
| CQ32612 | C***2 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32616 | C***6 | Гайка | |
| CQ32616 | C***6 | Гайка | |
| CQ39712 | C***2 | ШЕСТИГРАННАЯ ФЛАНЦЕВАЯ ГАЙКА | |
| CQ39712 | C***2 | ШЕСТИГРАННАЯ ФЛАНЦЕВАЯ ГАЙКА | |
| CQ39714 | C***4 | Шестигранная фланцевая гайка | |
| CQ39714 | C***4 | Шестигранная фланцевая гайка | |
| CQ39714 | C***4 | Шестигранная фланцевая гайка | |
| Q1841235T | Q***T | Болт | |
| Q1841435T | Q***T | Шестигранный фланцевый болт | |
| Q1841435T | Q***T | Шестигранный фланцевый болт | |
| Q1841440T | Q***T | Шестигранный фланцевый болт | |
| Q1841445T | Q***T | Болт | |
| Q1841445T | Q***T | Болт | |
| Q1841445T | Q***T | Болт | |
| Q1841450T | Q***T | Болт | |
| Q1841455T | Q***T | Болт | |
| Q1841460T | Q***T | Болт | |
| Q1841650T | Q***T | Болт | |
| Q1841655T | Q***T | Болт | |
| Q1851240T | Q***T | Шестигранный фланцевый болт | |
| Q1851240T | Q***T | Шестигранный фланцевый болт | |
| Q1851445T | Q***T | Шестигранный фланцевый болт | |
| Q1851465T | Q***T | Болт | |
| Q1851465T | Q***T | Болт | |
| Q4501234 | Q***4 | Заклепка с полукруглой головкой | |
| Q4501438 | Q***8 | Заклепка | |
| Q4501448 | Q***8 | Заклепка с полукруглой головкой | |
| Q4501448 | Q***8 | Заклепка с полукруглой головкой | |
| Q4501458 | Q***8 | Заклепка с круглой головкой | |
| T32720TF2K | T***K | Гайка с фланцем SPL с шестигранной головкой | |
| 1 | 2***B | Сборка левого лонжерона | |
| 2 | 2***B | Сборка правого лонжерона | |
| 3 | 2***B | Передняя балка в сборе | |
| 4 | 2***A | Узел усиления передней балки | |
| 5 | 2***A | Сиденье с защелкой | |
| 6 | 2***C | Болт со сборкой шплинта | |
| 7 | 2***B | Сиденье с защелкой | |
| 8 | 2***C | Левый передний кронштейн - передняя листовая рессора | |
| 9 | 2***G | Правый передний кронштейн - передняя листовая рессора | |
| 10 | 2***B | Передняя пружина и узел сварки передней балки | |
| 11 | 2***B | Верхний кронштейн в сборе - передний амортизатор | |
| 12 | 2***B | Средний луч | |
| 13 | 2***A | Сварочный узел для соединительной пластины на средней балке | |
| 14 | 2***A | Сварочный узел нижней соединительной пластины средней балки | |
| 15 | 2***A | Сборка третьего луча | |
| 16 | 2***A | Соединительная пластина на средней балке | |
| 17 | 2***B | Нижняя соединительная пластина средней балки | |
| 18 | 2***A | Соединительная пластина каретки | |
| 19 | 2***A | Соединительная пластина каретки | |
| 20 | 2***F | Баланс подвески в сборе | |
| 21 | 2***C | Левая подвесная пластина сбалансированной подвесной балки | |
| 22 | 2***C | Правая подвеска для сбалансированной подвески | |
| 23 | 2***C | Верхняя скоба стержня реакции | |
| 24 | 2***A | Задняя балка в сборе | |
| 25 | 2***A | Нижняя левая соединительная пластина задней балки | |
| 26 | 2***A | Нижняя правая соединительная пластина задней балки |
