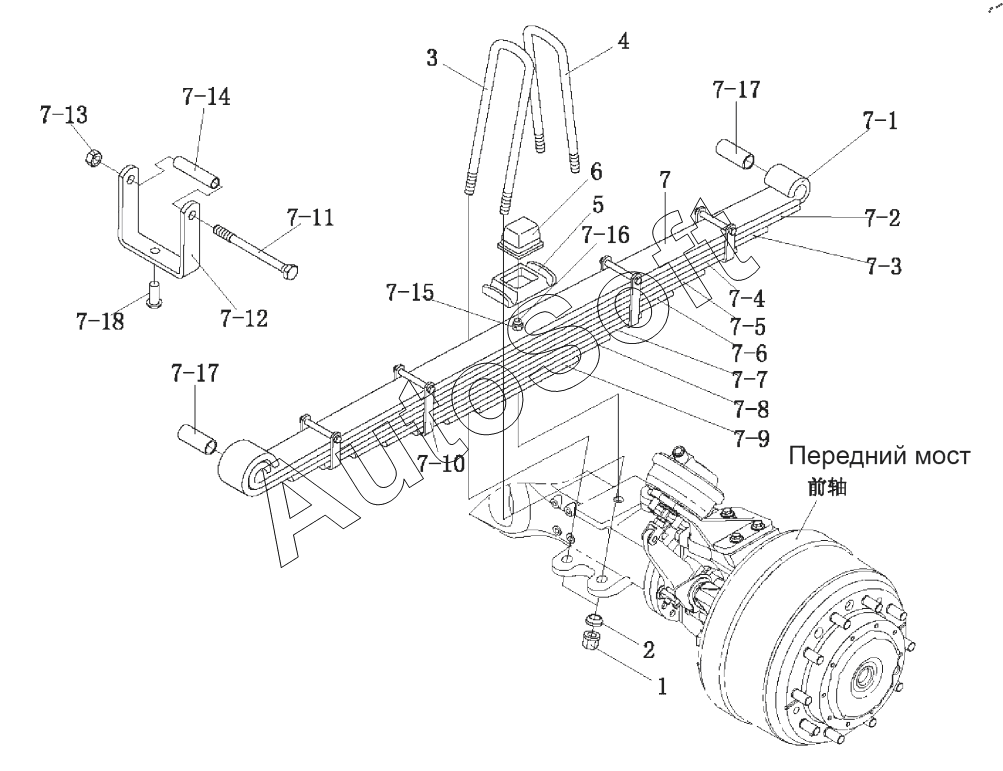

Каталог запасных частей к технике: FAW CA3250 (P66K24L1TE5Z) (2022). Логическая сборка передней листовой рессоры
1
2
3
4
5
6
7
7-1
7-2
7-3
7-4
7-5
7-6
7-7
7-8
7-9
7-10
7-11
7-12
7-13
7-14
7-15
7-16
7-17
7-17
7-18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***B | Гайки - для затяжки U-образных болтов | |
| 2 | 2***B | Шайба - для затяжки U-образных болтов | |
| 3 | 2***A | U-образный болт - Передняя листовая рессора | |
| 4 | 2***A | U-образный болт - Передняя листовая рессора | |
| 5 | 2***A | Крышка - передняя листовая рессора | |
| 6 | 2***C | Подушка передней рессоры | |
| 7 | 2***A | Передняя листовая рессора в сборе | |
| 7-1 | 2***A | Первая листовая рессора | |
| 7-10 | 2***B | Зажим --- вспомогательная листовая рессора девятого куска | |
| 7-11 | C***5 | Болт | |
| 7-12 | 2***A | Зажим - Пятый лист вспомогательной листовой рессоры | |
| 7-13 | C***0 | Гайка | |
| 7-14 | 2***B | Сепаратор - передний листовой пружинный зажим | |
| 7-15 | C***4 | Гайка | |
| 7-16 | 2***4 | Центральный болт - передняя листовая рессора | |
| 7-17 | 2***A | Втулка - задняя листовая рессора | |
| 7-18 | Q***A | Заклепка с круглой головкой | |
| 7-2 | 2***A | Передняя листовая рессора второй кусок | |
| 7-3 | 2***A | Передняя листовая рессора третий кусок | |
| 7-4 | 2***A | Передняя листовая рессора четвертая | |
| 7-5 | 2***A | Передняя листовая рессора пятый кусок | |
| 7-6 | 2***A | Передняя листовая рессора шестая | |
| 7-7 | 2***A | Передняя листовая рессора седьмая шт | |
| 7-8 | 2***A | Передняя листовая рессора восьмая шт | |
| 7-9 | 2***A | Передняя листовая рессора девятая часть |
