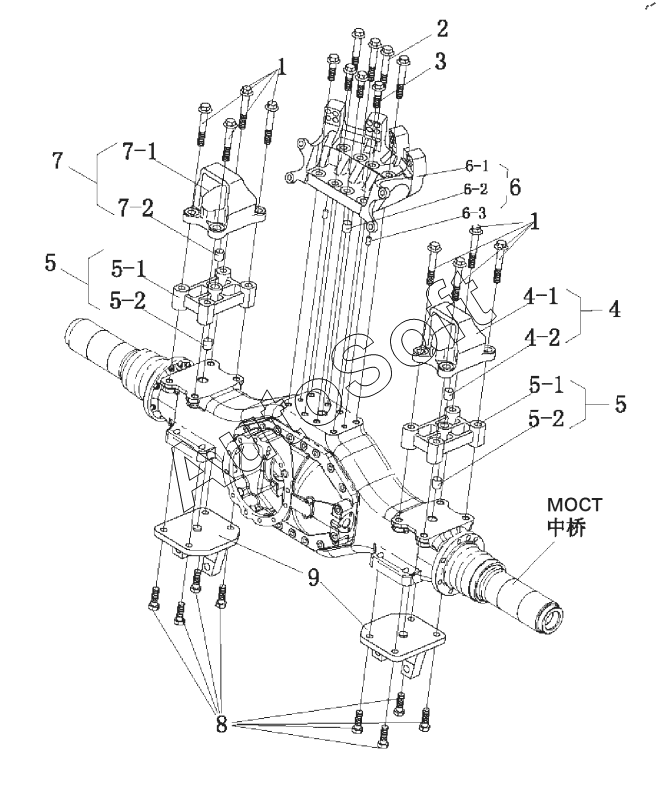

Каталог запасных частей к технике: FAW CA3250 (P66K24L1TE5Z) (2022). Блок логики подвески в середине моста
1
1
2
3
4
5
5
6
7
8
9
4-1
4-2
5-1
5-1
5-2
5-2
5-2
6-1
6-2
6-3
7-1
7-2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***K | Болты с шестигранной головкой | |
| 2 | Q***K | Болты с шестигранной головкой | |
| 3 | Q***K | Болты с шестигранной головкой | |
| 4 | 2***A | Подшипник в сборе с задней листовой рессорой - в центре слева сзади справа | |
| 4-1 | 2***A | Опора задней листовой рессоры - левая сторона среднего моста (правая сторона задней оси) | |
| 4-2 | 2***E | Упругий цилиндрический штифт | |
| 5 | 2***A | Узел колодки и установочного штифта - опора задней листовой рессоры | |
| 5-1 | 2***A | Pad - опора задней листовой рессоры | |
| 5-2 | 2***E | Упругий цилиндрический штифт | |
| 6 | 2***F | Кронштейн реакционного стержня с установочным штифтом в сборе - задний мост | |
| 6-1 | 2***E | Кронштейн на стержне реакции - задний мост | |
| 6-2 | 2***A | Эластичный цилиндрический штифт | |
| 6-3 | 2***A | Эластичный цилиндрический штифт | |
| 7 | 2***A | Подшипник задней листовой рессоры в сборе - по центру справа сзади слева | |
| 7-1 | 2***A | Опора задней листовой рессоры - правая сторона среднего моста | |
| 7-2 | 2***E | Упругий цилиндрический штифт | |
| 8 | C***K | Болты с шестигранной головкой | |
| 9 | 2***A | Сварочный узел реактивного стержня под кронштейном |
