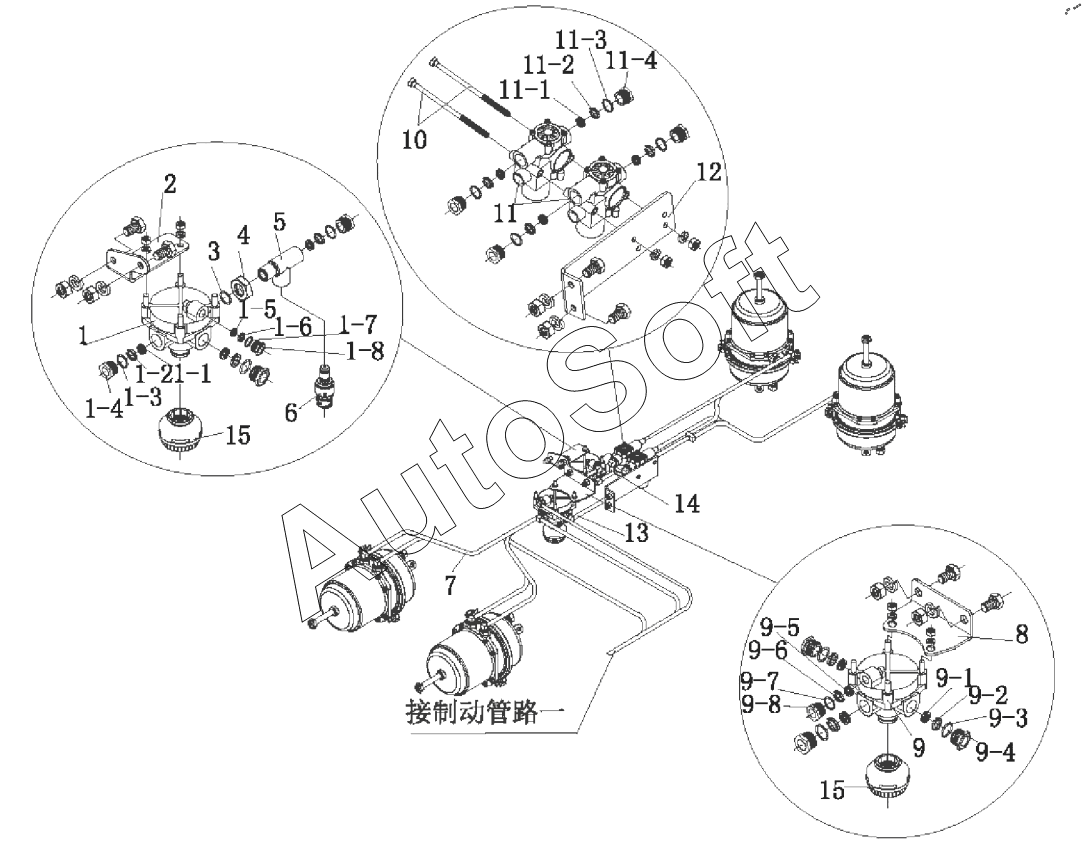

Каталог запасных частей к технике: FAW CA3250 (P66K24L1TE5Z) (2022). Тормозная магистраль (2)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
1-1
1-2
1-3
1-4
1-5
1-6
1-7
1-8
9-1
9-2
9-3
9-4
9-5
9-6
9-7
9-8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***D | Релейный клапан в сборе | |
| 1-1 | 3***A | Уплотнительное кольцо специальной формы | |
| 1-2 | 3***A | Стопорное кольцо | |
| 1-3 | 3***B | Уплотнительное кольцо | |
| 1-4 | 3***D | Винтовая втулка | |
| 1-5 | 3***A | Уплотнительное кольцо специальной формы | |
| 1-6 | 3***A | Стопорное кольцо | |
| 1-7 | 3***A | Кольцевой уплотнитель | |
| 1-8 | 3***D | Винтовая втулка | |
| 10 | 3***A | Болт - для крепления электромагнитного клапана | |
| 11 | 3***C | Антиблокировочная система электромагнитных клапанов | |
| 12 | 3***A | Стойка - электромагнитный клапан среднего и заднего мостов | |
| 13 | 3***F | Воздухопровод в сборе между релейным клапаном с опережающей характеристикой и левым местом соединения АБС | |
| 14 | 3***G | Воздухопровод в сборе между релейным клапаном с опережающей характеристикой и правым местом соединения АБС | |
| 15 | 3***B | Клапан с глушителем и держателем | |
| 2 | 3***B | Кронштейн реле клапана | |
| 3 | C***A | О-образное резиновое уплотнительное кольцо для пневмогидравлического компонента | |
| 4 | 3***A | Уплотнительное гнездо - Воздухосушилка на выходе | |
| 5 | 3***A | Тройник для быстрой интубации | |
| 6 | 3***B | Пневматический тормозной выключатель в сборе | |
| 6-1 | 3***A | Уплотнительное кольцо специальной формы | |
| 6-2 | 3***A | Стопорное кольцо | |
| 6-3 | 3***B | Уплотнительное кольцо | |
| 6-4 | 3***D | Винтовая втулка | |
| 7 | 3***A | Сборка пучка труб средней и задней оси | |
| 8 | 3***D | Кронштейн релейного клапана | |
| 9 | 3***D | Релейный клапан в сборе | |
| 9-1 | 3***A | Уплотнительное кольцо специальной формы | |
| 9-2 | 3***A | Стопорное кольцо | |
| 9-3 | 3***B | Уплотнительное кольцо | |
| 9-4 | 3***D | Винтовая втулка | |
| 9-5 | 3***A | Уплотнительное кольцо специальной формы | |
| 9-6 | 3***A | Стопорное кольцо | |
| 9-7 | 3***A | Кольцевой уплотнитель | |
| 9-8 | 3***D | Винтовая втулка |
