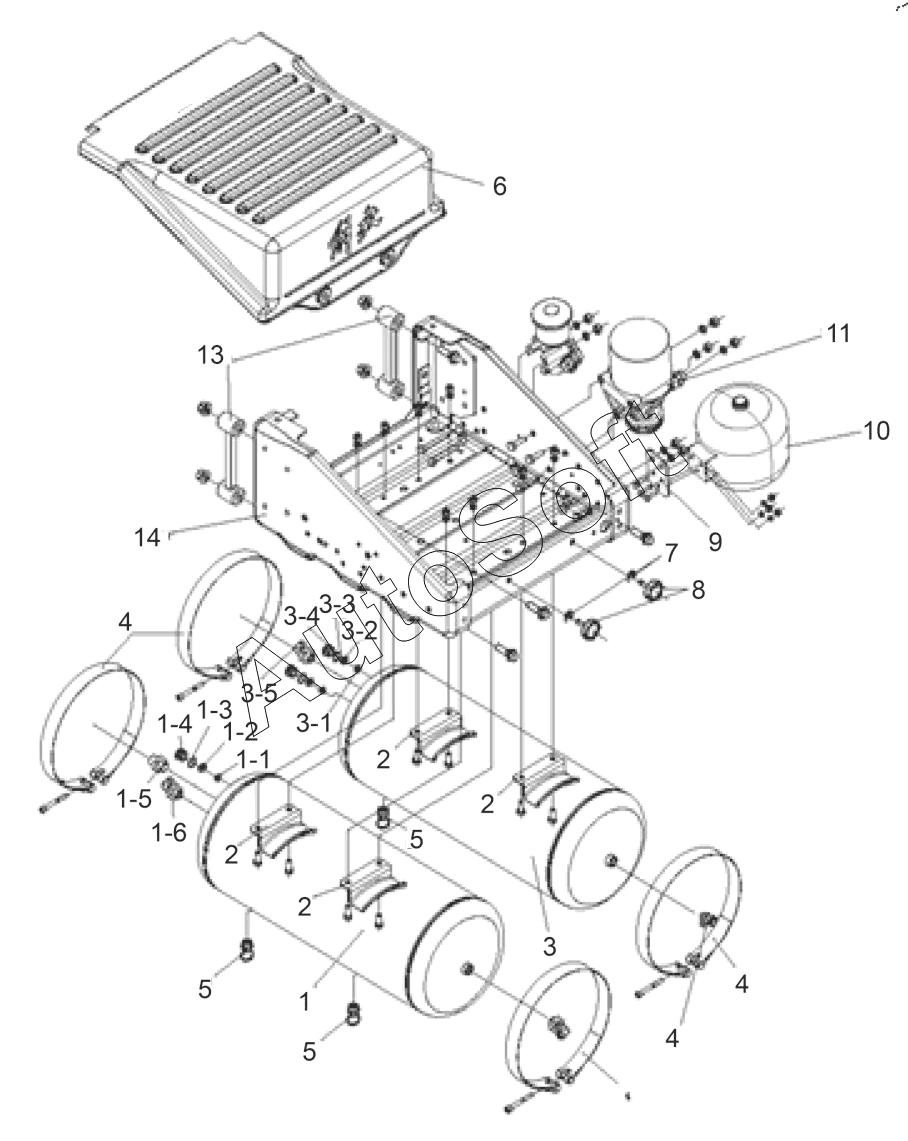

Каталог запасных частей к технике: FAW CA3250 (P66K24L1TE5Z) (2022). Модуль подачи энергии воздушного тормоза
1
2
2
2
2
3
4
4
4
5
5
5
6
7
8
9
10
11
13
14
1-1
1-2
1-3
1-4
1-5
1-6
3-1
3-2
3-3
3-4
3-5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3513028-73A/A | 3***A | Уплотнительное кольцо | |
| 1 | 3***D | Двойной воздушный цилиндр в сборе | |
| 1-1 | 3***A | Уплотнительное кольцо специальной формы | |
| 1-2 | 3***A | Стопорное кольцо | |
| 1-3 | 3***B | Уплотнительное кольцо | |
| 1-4 | 3***D | Винтовая втулка | |
| 1-5 | T***A | Головка обнаружения нажимного разъема | |
| 1-6 | 3***A | Локтевой сустав | |
| 10 | 3***A | Регенеративный газовый баллон в сборе | |
| 11 | 3***A | Воздухоосушитель с глушителем и соединением труб | |
| 13 | 3***A | Кронштейн для блока подачи воздуха | |
| 14 | 3***B | Воздушный цилиндр и кронштейн аккумулятора в сборе | |
| 2 | 3***A | Держатель воздушного цилиндра | |
| 3 | 3***A | Сборка воздушного цилиндра | |
| 3-1 | 3***A | Уплотнительное кольцо специальной формы | |
| 3-2 | 3***A | Стопорное кольцо | |
| 3-3 | 3***B | Уплотнительное кольцо | |
| 3-4 | 3***D | Винтовая втулка | |
| 3-5 | T***A | Локтевой сустав | |
| 3-6 | 3***A | Головка обнаружения нажимного разъема | |
| 4 | 3***C | Ленточное крепление в сборе | |
| 5 | 3***B | Сливной клапан в сборе | |
| 6 | 3***E | Крышка батарейного отсека | |
| 7 | 3***B | Сплит кольцо | |
| 8 | 3***D | Стопорный болт | |
| 9 | 3***B | Держатель рециркуляционной трубки |
