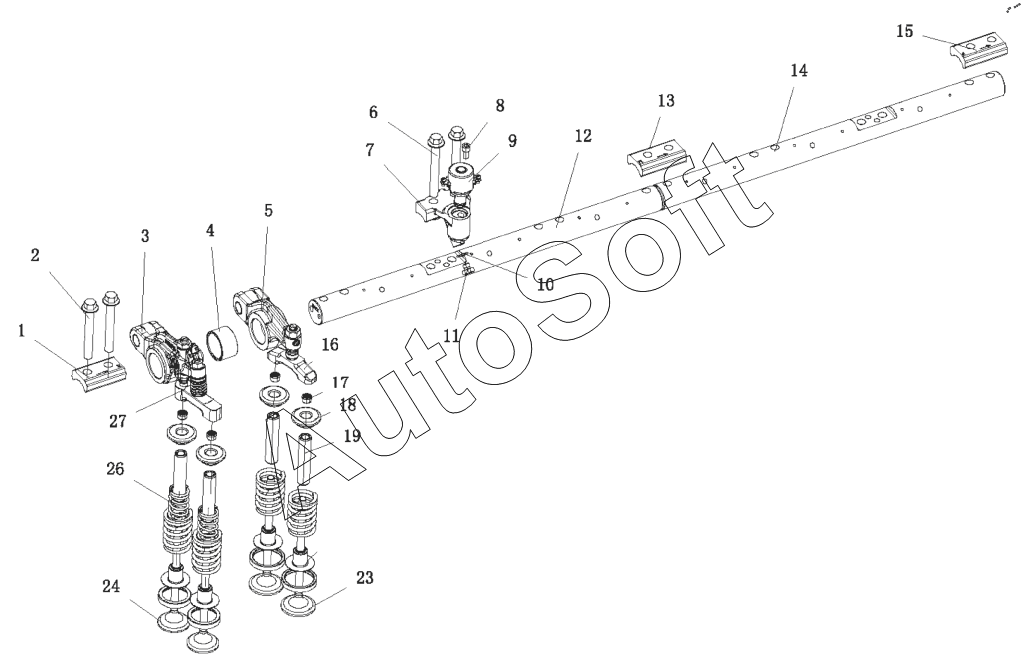

Каталог запасных частей к технике: FAW CA3250 (P66K24L1TE5Z) (2022). Логическая сборка клапана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
23
24
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1007021-81D | 1***D | Пружина впускного клапана | |
| 1007035-M36-055R | 1***R | Уплотнение штока клапана | |
| 1 | 1***D | Зажим коромысла (III) | |
| 2 | Q***2 | Болт с шестигранной головкой, толстый стержень | |
| 3 | 1***Y | Клапан выпускного клапана в сборе | |
| 4 | 1***D | Кулиса осевая позиционирующая втулка | |
| 5 | 1***Y | Клапанный рычаг впускного клапана в сборе | |
| 6 | Q***2 | Болт М10x80 | |
| 7 | 1***Y | Седло электромагнитного клапана | |
| 8 | Q***2 | Винт с цилиндрической головкой и внутренним шестигранником | |
| 9 | 1***Y | Электромагнитный клапан в сборе | |
| 10 | X***4 | Шайба медная | |
| 11 | Q***6 | Заглушка под шестигранник | |
| 12 | 1***D | Узел кулисного вала | |
| 13 | 1***D | Блок давления вала коромысла (II) | |
| 14 | 1***D | Узел кулисного вала | |
| 15 | 1***D | Прижим оси коромысел | |
| 16 | 1***D | Мост впускного клапана | |
| 17 | 1***D | Блокировка клапана | |
| 18 | 1***D | Держатель клапанной пружины | |
| 19 | 1***P | Направляющая втулка клапана | |
| 23 | 1***D | Впускной клапан | |
| 24 | 1***D | Выхлопной клапан | |
| 26 | 1***D | Внутренняя пружина выхлопного клапана | |
| 27 | 1***Z | Мост выпускного клапана в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
