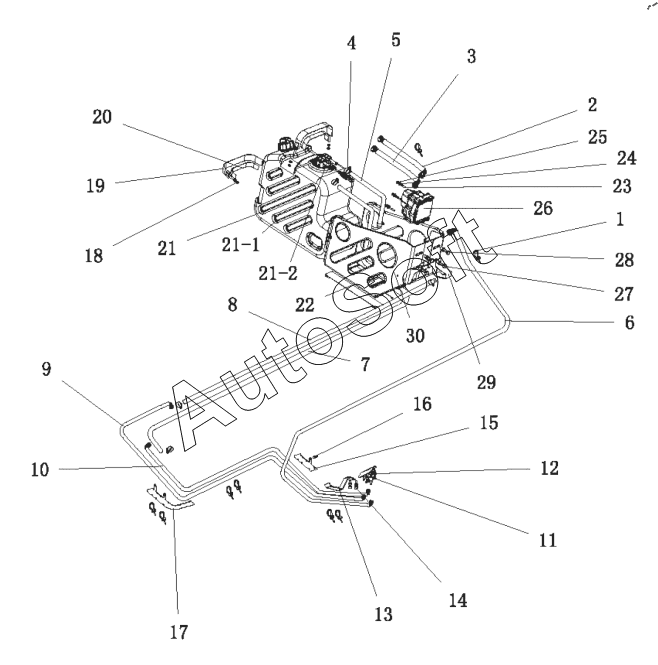

Каталог запасных частей к технике: FAW CA3250 (P66K24L1TE5Z) (2022). Бак мочевины, сопло, насос, опора и трубопровод
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
21-1
21-2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***6 | Пластмассовый хомут | |
| 10 | 1***A | Сборка возвратной трубки охлаждающего сопла мочевины | |
| 11 | C***5 | Винт с цилиндрической головкой и внутренним шестигранником | |
| 12 | 1***C | Узел мочевины | |
| 13 | 1***A | Опора трубки сопла мочевины | |
| 14 | C***6 | Болт | |
| 15 | 1***A | Опора трубки сопла мочевины | |
| 16 | C***5 | Болт | |
| 17 | 1***A | Опора мочевины | |
| 18 | C***8 | Гайка | |
| 19 | 1***A | Крепежный ремень бака для мочевины в сборе | |
| 2 | 1***B | Электрообогреваемый трубопровод подачи мочевины между баком для мочевины и насосом для мочевины | |
| 20 | 1***B | Прокладка крепежного ремня | |
| 21 | 1***E | Электрический бак для мочевины | |
| 21-1 | 1***C | Узел сборки мочевины | |
| 21-2 | 3***C | Датчик уровня мочевины и температуры в сборе | |
| 22 | 1***A | Прокладка днища бака для мочевины | |
| 23 | C***0 | Шестигранный болт | |
| 24 | Q***8 | Пружинная шайба | |
| 25 | Q***8 | Шайба | |
| 26 | 1***A | Насос для мочевины в сборе | |
| 27 | Q***T | Болт | |
| 28 | Q***T | Болт | |
| 29 | 1***C | Опора трубки сопла мочевины | |
| 3 | 1***B | Электрообогреваемый трубопровод подачи мочевины между насосом для мочевины и баком для мочевины | |
| 30 | 1***C | Кронштейн бака для мочевины в сборе | |
| 4 | C***5 | Червячный хомутик | |
| 5 | 1***B | Обогреваемый впускной водопровод бака для мочевины между электромагнитным клапаном и баком для мочевины | |
| 6 | 1***A | Труба подачи мочевины с электрическим подогревом - насос мочевины к соплу мочевины | |
| 7 | 1***A | Обратная труба нагрева мочевины | |
| 8 | 1***A | Нагрев мочевины впускной трубы двигателя к электромагнитному клапану | |
| 9 | 1***A | Сборка впускной трубы охлаждающего сопла мочевины |
