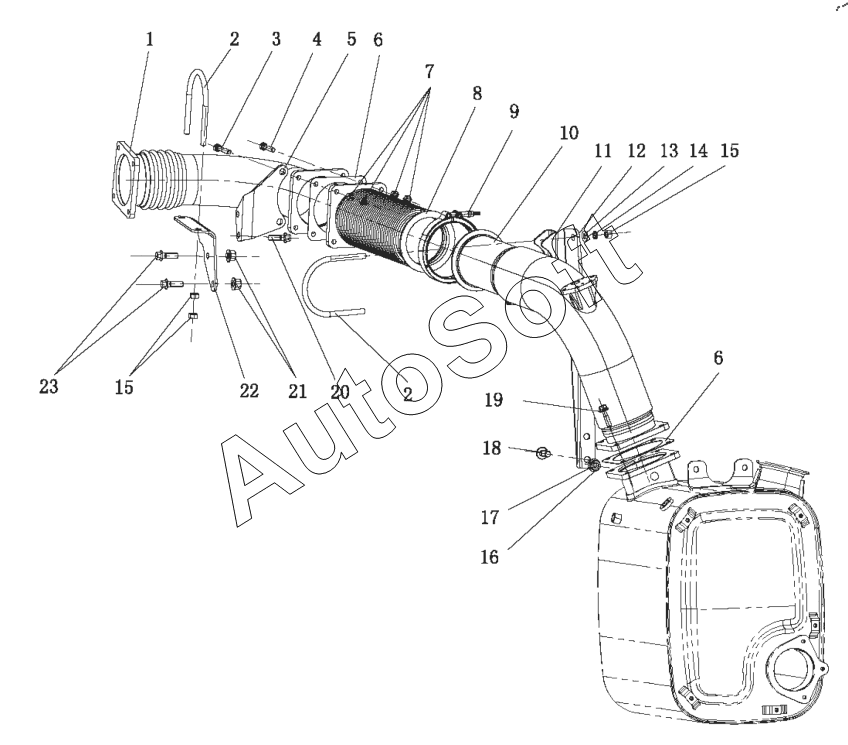

Каталог запасных частей к технике: FAW CA3250 (P66K24L1TE5Z) (2022). Логическая сборка воздухозаборной трубы заднего процессора и его соединительных частей
1
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***A | Впускная труба передняя сборка - с изоляцией | |
| 2 | 1***A | U-образный болт | |
| 3 | C***5 | Шестигранный направляющий болт | |
| 4 | C***5 | Болт | |
| 5 | 1***A | Кронштейн впускной трубы | |
| 6 | 1***1 | Сборка прокладочного листа | |
| 7 | C***0 | Гайка | |
| 8 | 1***B | Металлический шланг в сборе | |
| 9 | 1***C | Хомут приемной трубы | |
| 10 | 1***A | Задняя часть впускной трубы в сборе - с изоляцией | |
| 11 | 1***B | Кронштейн - впускная труба | |
| 12 | 1***A | Кронштейн - впускная труба | |
| 13 | Q***2 | Пружинная шайба | |
| 14 | Q***2 | Пружинная шайба | |
| 15 | C***2 | Гайка | |
| 16 | C***4 | Гайка | |
| 17 | Q***4 | Пружинная шайба | |
| 18 | C***5 | Болт | |
| 19 | C***5 | Комбинированный болт | |
| 20 | Q***5 | Болт М12x25 | |
| 21 | C***2 | Гайка | |
| 22 | 1***B | Кронштейн впускной трубы | |
| 23 | Q***0 | Болт М12x40 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
