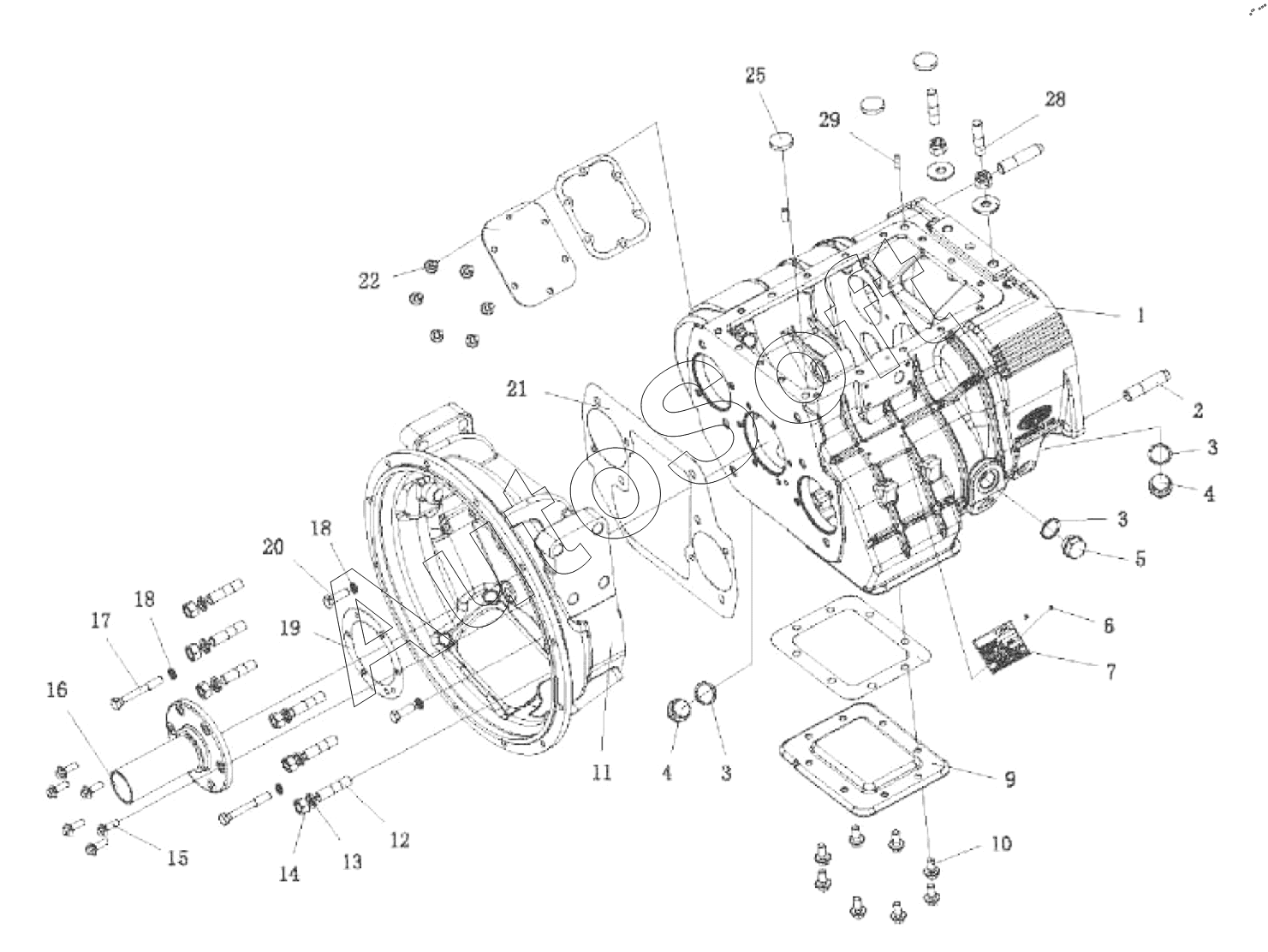

Каталог запасных частей к технике: FAW CA3250 (P66K24L1TE5Z) (2022). Корпус главного корпуса коробки передач в сборе
1
2
3
3
3
4
4
5
6
7
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
25
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***C | Коробка передач | |
| 2 | 1***G | Фиксатор корпуса вспомогательной КПП | |
| 3 | 1***1 | Набивка | |
| 4 | 1***H | Маслосливная заглушка | |
| 5 | 1***1 | Корпус резьбовой пробки | |
| 6 | Q***6 | Винт с плоской круглой головкой и крестообразным шлицем | |
| 7 | 1***3 | Паспортная табличка | |
| 9 | 1***K | Крышка - нижнее отверстие отбора мощности | |
| 10 | Q***S | Болт | |
| 11 | 1***7 | Корпус сцепления в сборе | |
| 12 | 1***B | Шпилька | |
| 13 | Q***6 | Пружинная шайба | |
| 14 | C***T | Гайка | |
| 15 | Q***S | Болт | |
| 16 | 1***E | Крышка - вал заднего подшипника | |
| 17 | C***S | Болт с шестигранной головкой и направляющим подголовником | |
| 18 | Q***2 | Пружинная шайба | |
| 19 | 1***G | Прокладка крышки заднего подшипника первичного вала | |
| 20 | C***S | Болты с шестигранной головкой | |
| 21 | 1***G | Прокладка | |
| 22 | Q***S | Болт | |
| 25 | 1***G | Магнит | |
| 28 | C***S | Шпилька | |
| 29 | Q***6 | Цилиндрический штифт |
