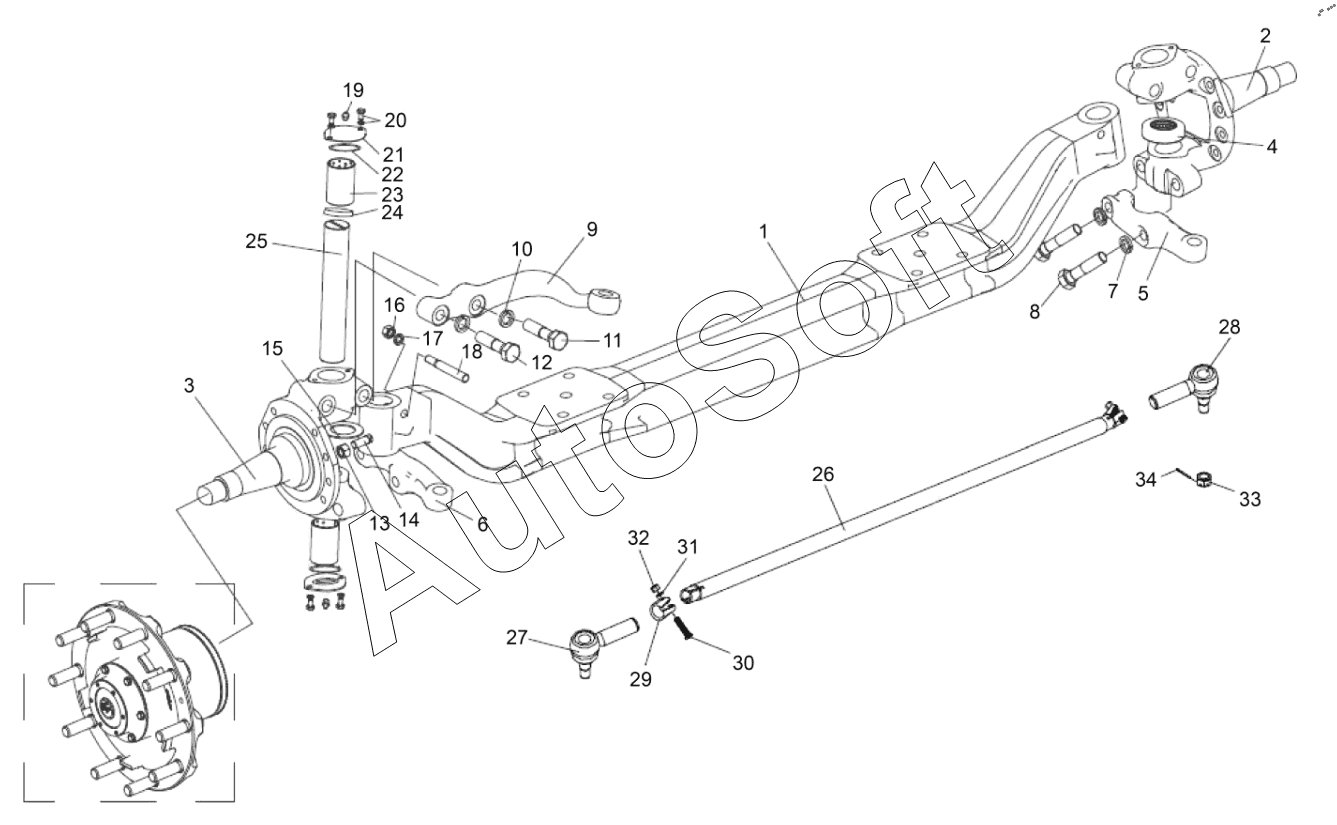

Каталог запасных частей к технике: FAW CA3250 (P66K24T1E5) (2022). Передний мост и поперечная рулевая тяга
25
16
17
18
19
20
21
22
23
24
26
27
28
29
30
31
32
33
34
10
1
2
2
3
3
4
5
6
7
8
9
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3000010D14B/A | 3***A | Передняя ось в сборе | |
| 3001042-4E | 3***E | Шайба поворотного кулака передней оси | |
| 3001043-4E | 3***E | Шайба поворотного кулака передней оси | |
| 3001049-4E | 3***E | Шайба поворотного кулака передней оси | |
| 3001051-4E/B | 3***B | Шайба поворотного кулака передней оси | |
| 3001052-4E/B | 3***B | Шайба поворотного кулака передней оси | |
| 3001053-4E/B | 3***B | Шайба поворотного кулака передней оси | |
| 3001054-4E/B | 3***B | Шайба поворотного кулака передней оси | |
| 3001056-4E/B | 3***B | Шайба поворотного кулака передней оси | |
| 3003055-1H | 3***H | Левый наконечник поперечной рулевой тяги в сборе | |
| 1 | 3***E | Передний мост | |
| 2 | 3***B | Правый поворотный кулак и втулка в сборе | |
| 2 | 3***B | Правый поворотный кулак | |
| 3 | 3***B | Левый поворотный кулак и втулка в сборе | |
| 3 | 3***B | Левый поворотный кулак | |
| 4 | 3***C | Упорный конический роликовый подшипник | |
| 5 | 3***A | Рычаг правого поворотного кулака | |
| 6 | 3***A | Рычаг левого поворотного кулака | |
| 7 | Q***2 | Пружинная шайба | |
| 8 | C***T | Hexagon bolt | |
| 9 | 3***C | Верхний рычаг поворотного кулака | |
| 10 | Q***2 | Пружинная шайба | |
| 11 | C***T | Болт | |
| 12 | C***T | Hexagon bolt | |
| 13 | C***6 | Гайка | |
| 14 | 3***E | Стопор | |
| 15 | 3***E | Шайба поворотного кулака передней оси | |
| 16 | C***4 | Гайка | |
| 17 | Q***4 | Пружинная шайба | |
| 18 | 3***B | Клиновидный стопор шкворня поворотного кулака | |
| 19 | C***0 | Сопло смазочное | |
| 20 | C***6 | Болт | |
| 21 | 3***F | Плоская крышка отверстия для шкворня поворотного кулака | |
| 22 | Q***B | О - образное резиновое кольцо | |
| 23 | 3***A | Втулка -Поворотного кулака | |
| 24 | 3***A | Масляное уплотнение шкворня в сборе | |
| 25 | 3***D | Шкворень поворотного кулака | |
| 26 | 3***4 | Поперечная рулевая тяга в сборе | |
| 27 | 3***4 | Поперечная рулевая тяга | |
| 28 | 3***H | Правый наконечник поперечной рулевой тяги в сборе | |
| 29 | 3***H | Хомут рулевой тяги | |
| 30 | C***0 | Болт | |
| 31 | Q***4 | Пружинная шайба | |
| 32 | C***4 | Гайка | |
| 33 | C***2 | Гайка | |
| 34 | Q***5 | Шплинт |
