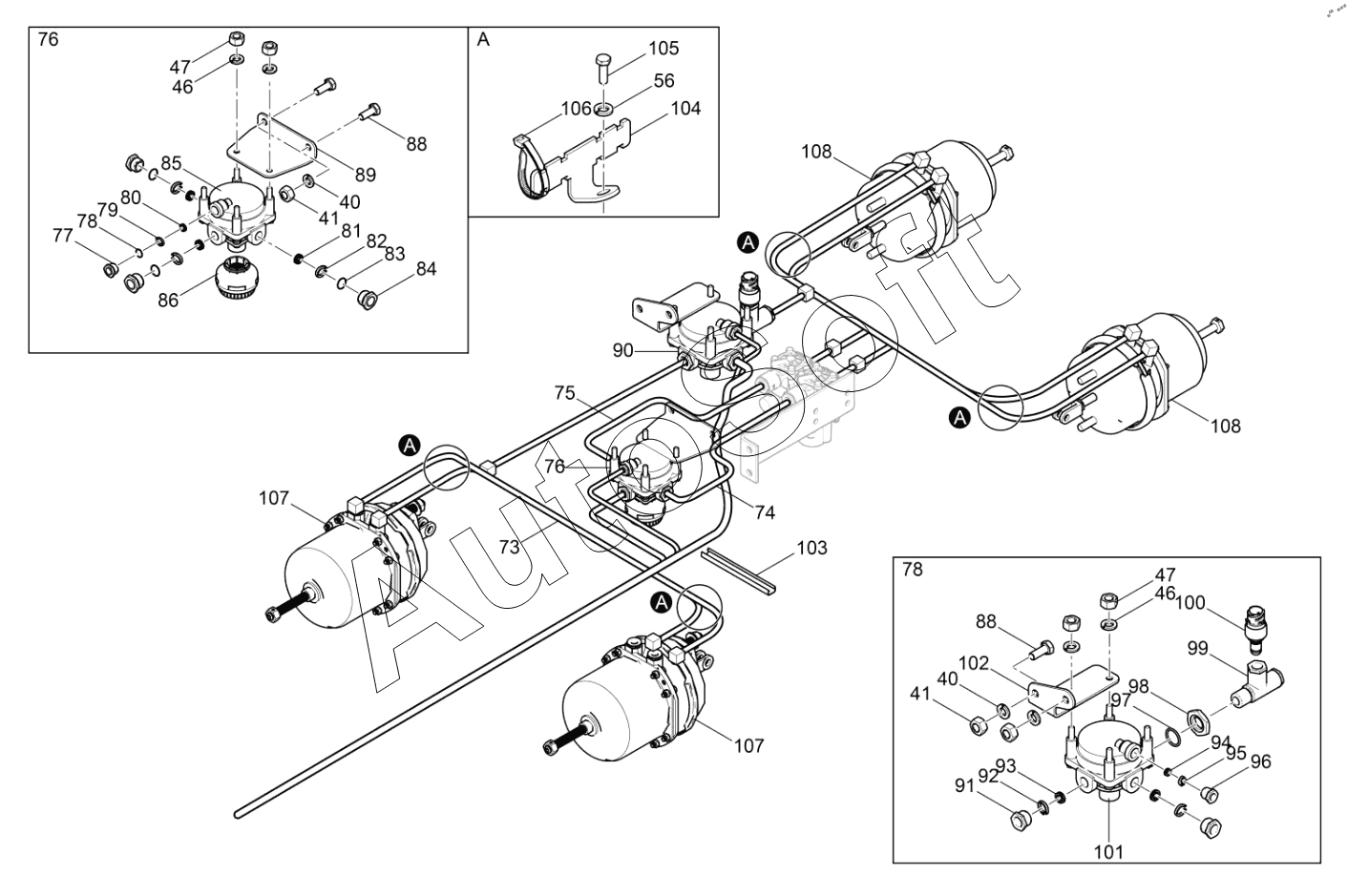

Каталог запасных частей к технике: FAW CA3250 (P66K24T1E5) (2022). Тормозной трубопровод
40
40
41
41
46
46
47
47
56
73
74
75
76
76
77
78
78
79
80
81
82
83
84
85
86
88
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
107
108
108
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***0 | Болт | |
| 2 | 3***A | Ручной клапан прицепа с соединением труб в сборе | |
| 3 | 3***C | Сборка пучка труб кабины | |
| 4 | 3***C | Сборка многоканального соединителя | |
| 5 | C***5 | Болт | |
| 6 | T***6 | Пластмассовый хомут | |
| 7 | C***5 | Болт | |
| 8 | 3***C | Педаль тормоза и педаль сцепления в сборе | |
| 9 | 3***E | Резиновая прокладка | |
| 10 | 3***A | Антиблокировочный электромагнитный клапан и узел соединения труб | |
| 11 | 3***C | Тормозной шланг переднего тормоза в сборе | |
| 12 | 3***B | Пружинный тормозной цилиндр в сборе | |
| 13 | 3***D | Пучок труб в сборе | |
| 14 | 3***B | Воздухопровод в сборе - релейный клапан переднего моста подключен к правому прямому разъему | |
| 15 | 3***A | Передний кронштейн пучка труб | |
| 16 | C***8 | Шайба | |
| 17 | T***6 | Пластмассовая петля | |
| 18 | 3***B | Кронштейн жгута проводов двигателя | |
| 19 | C***5 | Болт | |
| 20 | 3***A | Кронштейн трубного пучка | |
| 21 | Q***4 | Пружинная шайба | |
| 22 | C***4 | Гайка | |
| 23 | C***0 | Гайка | |
| 24 | 3***A | Соединение прямой трубы в сборе - передний тормоз | |
| 25 | 3***E | Релейный клапан в сборе | |
| 26 | 3***D | Винтовая втулка | |
| 27 | 3***A | Кольцевой уплотнитель | |
| 28 | 3***A | Стопорное кольцо | |
| 29 | 3***A | Уплотнительное кольцо специальной формы | |
| 30 | 3***E | Релейный клапан в сборе | |
| 31 | Q***8 | Пружинная шайба | |
| 32 | C***8 | Гайка | |
| 33 | 3***B | Клапан с глушителем и держателем | |
| 34 | 3***A | Уплотнительное кольцо специальной формы | |
| 35 | 3***A | Стопорное кольцо | |
| 36 | 3***B | Уплотнительное кольцо | |
| 37 | 3***D | Винтовая втулка | |
| 38 | C***5 | Болт | |
| 39 | 3***A | Кронштейн релейного клапана | |
| 40 | Q***0 | Пружинная шайба | |
| 41 | C***0 | Гайка | |
| 42 | 3***A | Соединение трубы | |
| 43 | 3***A | Концевой узел соединения труб | |
| 44 | 3***D | Передний кронштейн пучка труб в сборе | |
| 45 | C***0 | Болт | |
| 46 | Q***8 | Пружинная шайба | |
| 47 | C***8 | Гайка | |
| 48 | 3***A | Опора ремешка | |
| 49 | 3***A | Кабельные стяжки | |
| 50 | 3***A | Кронштейн для крепления воздуховода | |
| 51 | 3***A | Втулка воздухопровода | |
| 52 | 3***C | Кронштейн хомута правой трубы - для крепления среднего воздуховода | |
| 53 | 3***B | Трубный хомут - для крепления воздуховода | |
| 54 | C***5 | Болт | |
| 55 | C***5 | Болт | |
| 56 | Q***2 | Пружинная шайба | |
| 57 | C***2 | Гайка | |
| 58 | 3***C | Кронштейн хомута левой трубы - для крепления среднего воздуховода | |
| 59 | 3***D | Передний воздуховод в сборе | |
| 60 | 3***B | Фитинги прямые | |
| 61 | 3***B | Полая воздушная труба между воздушным компрессором и блоком обработки воздуха в сборе | |
| 62 | 3***A | Задний воздухопровод в сборе - воздушный компрессор, подключенный к системе подготовки воздуха | |
| 63 | 3***A | Воздухопровод в сборе между присоединительным отверстием блока обработки воздуха и Заднее отверстие ресивера переднего тормоза | |
| 64 | 3***A | Воздухопровод в сборе между присоединительным отверстием блока обработки воздуха и задним отверстием ресивера заднего тормоза | |
| 65 | 3***C | Датчик давления в сборе | |
| 66 | 3***C | Подкладка воздуховода | |
| 67 | 3***A | Главная опора жгута проводки | |
| 68 | C***0 | Болт | |
| 69 | 3***A | Кронштейн трубного пучка | |
| 70 | C***0 | Болт | |
| 71 | C***5 | Болт | |
| 72 | 3***C | Крепление держателя пучка труб в сборе | |
| 73 | 3***C | Пучок труб среднего и заднего моста в сборе | |
| 74 | 3***F | Воздухопровод в сборе между релейным клапаном с опережающей характеристикой и левым местом соединения АБС | |
| 75 | 3***G | Воздухопровод в сборе между релейным клапаном с опережающей характеристикой и правым местом соединения АБС | |
| 76 | 3***A | Релейный клапан с глушителем в сборе | |
| 77 | 3***D | Винтовая втулка | |
| 78 | 3***A | Кольцевой уплотнитель | |
| 79 | 3***A | Стопорное кольцо | |
| 80 | 3***A | Уплотнительное кольцо специальной формы | |
| 81 | 3***A | Уплотнительное кольцо специальной формы | |
| 82 | 3***A | Стопорное кольцо | |
| 83 | 3***B | Уплотнительное кольцо | |
| 84 | 3***D | Винтовая втулка | |
| 85 | 3***E | Релейный клапан в сборе | |
| 86 | 3***B | Клапан с глушителем и держателем | |
| 88 | C***5 | Болт | |
| 89 | 3***D | Кронштейн релейного клапана | |
| 90 | 3***A | Релейный клапан с быстросъемным соединителем в сборе | |
| 91 | 3***A | Втулка для винта в сборе | |
| 92 | 3***A | Стопорное кольцо | |
| 93 | 3***A | Уплотнительное кольцо специальной формы | |
| 94 | 3***A | Уплотнительное кольцо специальной формы | |
| 95 | 3***A | Стопорное кольцо | |
| 96 | 3***A | Втулка для винта в сборе | |
| 97 | C***A | О-образное резиновое уплотнительное кольцо для пневмогидравлического компонента | |
| 98 | 3***A | Уплотнительное гнездо - Воздухосушилка на выходе | |
| 99 | 3***A | Тройник для быстрой интубации | |
| 100 | 3***B | Пневматический тормозной выключатель в сборе | |
| 101 | 3***E | Релейный клапан в сборе | |
| 102 | 3***A | Кронштейн релейного клапана | |
| 103 | 3***C | Подкладка воздуховода | |
| 104 | 3***B | Опора трубного пучка среднего моста | |
| 105 | C***0 | Болт | |
| 106 | T***6 | Пластмассовый хомут | |
| 107 | 3***B | Цилиндр пружинного тормоза с быстроразъемным соединением в сборе | |
| 108 | 3***B | Цилиндр пружинного тормоза с быстроразъемным соединением в сборе |
