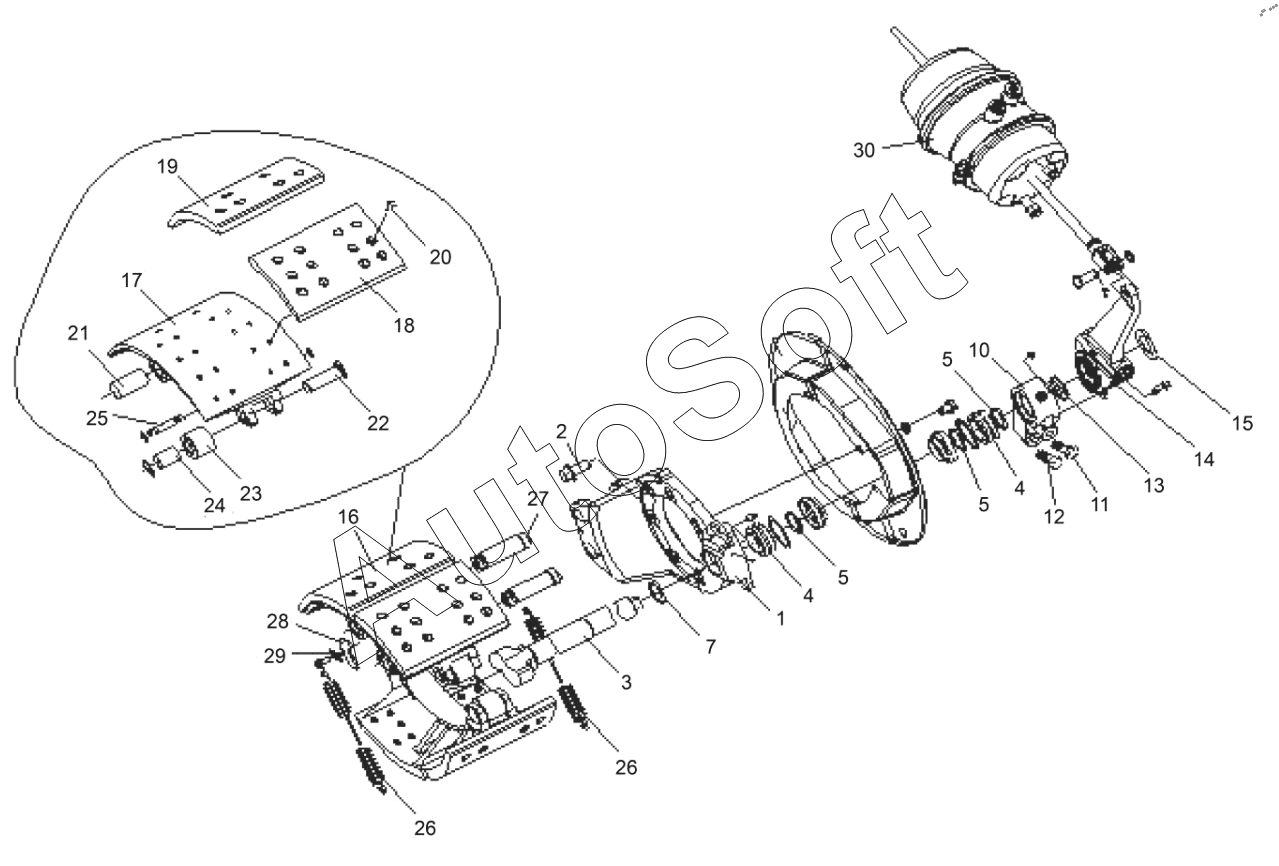

Каталог запасных частей к технике: FAW CA3250 (P66K24T1E5) (2022). Тормоз среднего моста
24
17
18
19
20
21
22
23
25
26
26
27
28
29
30
10
1
2
3
4
4
5
5
5
7
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3502380BA2T/B | 3***B | Задняя нижняя левая (верхняя правая) тормозная колодка с фрикционной накладкой в сборе | |
| 3503015A63R/C | 3***C | Левый тормоз среднего моста в сборе | |
| 3503020A63R/C | 3***C | Правый тормоз среднего моста в сборе | |
| CQ1501016 | C***6 | Болт | |
| Q43113 | Q***3 | Упругое стопорное кольцо для оси | |
| Q43122 | Q***2 | Упругое стопорное кольцо для оси | |
| Q43138 | Q***8 | Упругое стопорное кольцо вала | |
| Q43138 | Q***8 | Упругое стопорное кольцо вала | |
| 1 | 3***C | Задняя тормозная колодка с роликом в сборе | |
| 2 | 3***H | Стопорный болт | |
| 3 | 3***A | Задний правый распредвал | |
| 4 | 3***A | Втулка тормозного кулачка | |
| 5 | 3***A | Сальник | |
| 7 | 3***A | Шайба тормозного кулачкового вала | |
| 10 | 3***A | Кронштейн кулачка левого тормоза среднего моста | |
| 11 | 3***A | Используется для крепления кронштейна заднего тормоза с помощью стопорного болта. | |
| 12 | 3***A | Используется для крепления кронштейна заднего тормоза с помощью стопорного болта. | |
| 13 | 3***A | Шайба регулировочная тормозная | |
| 14 | 3***C | Рычаг регулировки заднего тормоза в сборе | |
| 15 | 3***A | Проставочная прокладка тормозного регулировочного рычага | |
| 16 | 3***B | Задняя верхняя левая (нижняя правая) тормозная колодка с фрикционной накладкой в сборе | |
| 17 | 3***B | Колодки заднего тормоза в сборе | |
| 18 | 3***B | Задняя фрикционная накладка i | |
| 19 | 3***A | Задняя фрикционная накладка ii | |
| 20 | 3***A | Заклепки для фрикционной пластины тормозной колодки | |
| 21 | 3***A | Втулка оси передней тормозной колодки | |
| 22 | 3***A | Ось ролика | |
| 23 | 3***A | Втулка ролика | |
| 24 | 3***A | Ролик для тормозной колодки | |
| 25 | 3***A | Собачка возвратной пружины | |
| 26 | 3***B | Возвратная пружина желтая | |
| 27 | 3***A | Задняя ось тормозной колодки | |
| 28 | 3***A | Дефлектор оси колодки | |
| 29 | 3***A | Стопорная пластина - болт крепления перегородки вала колодки | |
| 30 | 3***A | Цилиндр пружинного тормоза с быстроразъемным соединением в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
