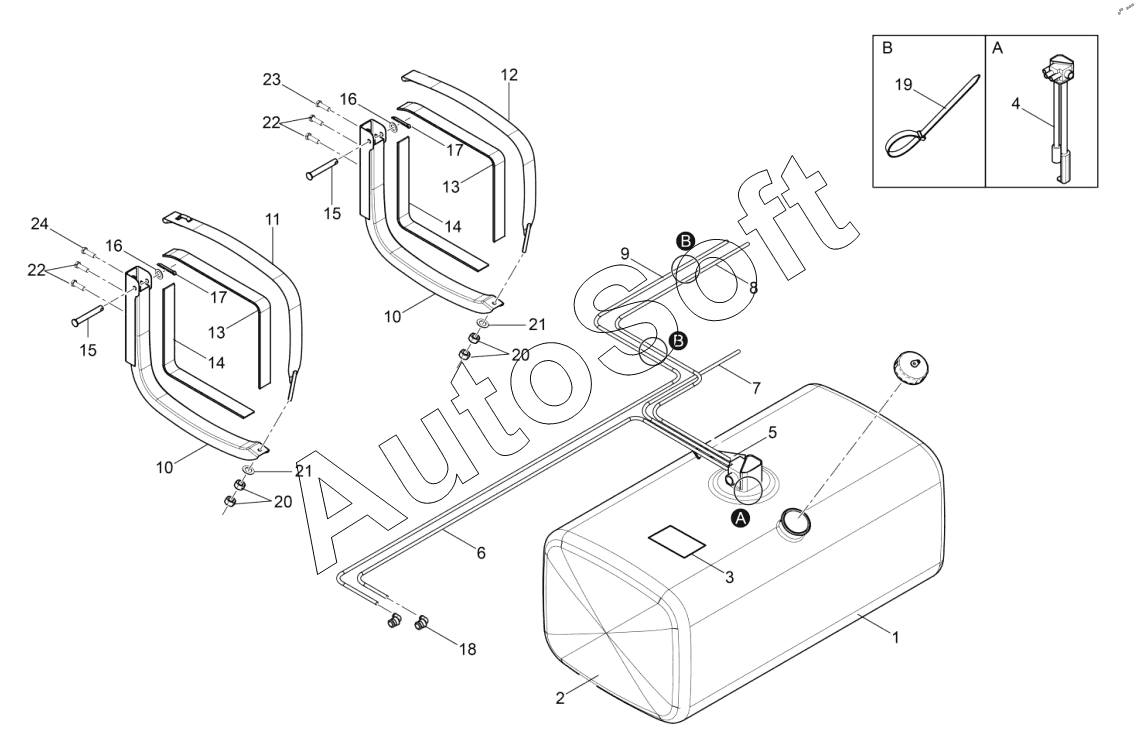

Каталог запасных частей к технике: FAW CA3250 (P66K24T1E5) (2022). Топливный бак и трубопровод для подачи горючего
12
24
23
22
22
21
21
20
20
19
18
17
17
16
16
15
15
14
14
13
13
1
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101030-737/B | 1***B | Трубка всасывания топливного бака в сборе | |
| 1 | 1***A | Топливный бак в сборе | |
| 2 | 1***A | Топливный бак в сборе | |
| 3 | 1***B | Наклейка дизельного бака | |
| 4 | 3***A | Датчик топлива в сборе | |
| 5 | 3***B | Заглушка датчика топливоизмерительной системы | |
| 6 | 1***A | Впускной топливопровод от топливного бака к топливному фильтру грубой очистки в сборе | |
| 7 | 1***D | Впускная и выпускная трубы | |
| 8 | 1***A | Трубка циркуляции масла в сборе | |
| 9 | 1***A | Впускная труба маслопровода в сборе - от топливного фильтра грубой очистки ко входу маслопровода в двигатель | |
| 10 | 1***B | Задний кронштейн в сборе-топливный бак | |
| 11 | 1***A | Стяжной хомут | |
| 12 | 1***A | Зажимный ремень в сборе - топливный бак | |
| 13 | 1***B | Лайнер - группа | |
| 14 | 1***B | Лайнер - кронштейн | |
| 15 | Q***5 | Штифт | |
| 16 | Q***4 | Шайба | |
| 17 | Q***0 | Штифт | |
| 18 | 1***A | Быстроразъемное колено топливопровода | |
| 19 | T***6 | Пластмассовый хомут | |
| 20 | C***2 | Гайка | |
| 21 | Q***2 | Пружинная шайба | |
| 22 | Q***T | Болт | |
| 23 | Q***T | Шестигранный фланцевый болт | |
| 24 | Q***T | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
