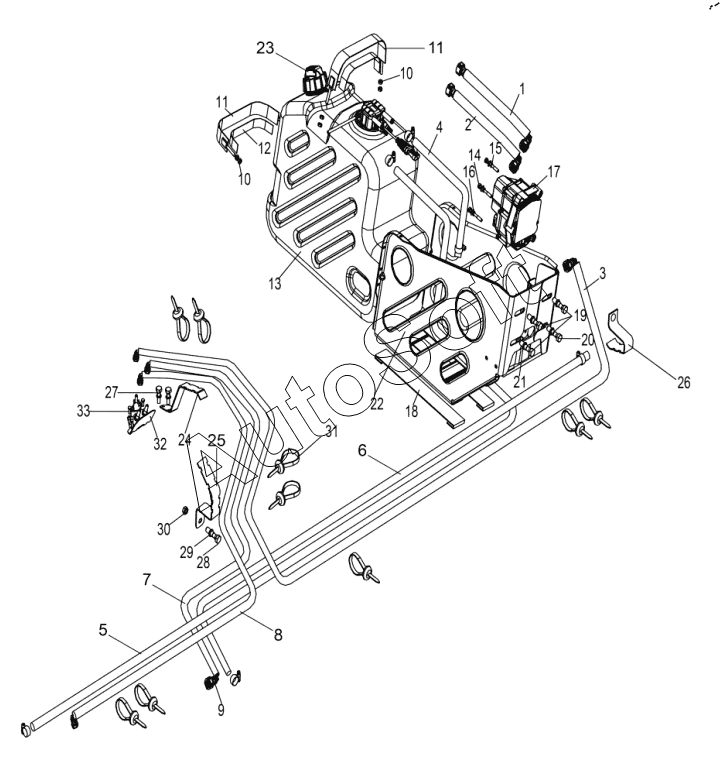

Каталог запасных частей к технике: FAW CA3250 (P66K24T1E5) (2022). Бак с карбамидом и трубопровод подачи карбамида
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
1
16
15
14
13
12
11
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***B | Электрообогреваемый трубопровод подачи мочевины между баком для мочевины и насосом для мочевины | |
| 2 | 1***B | Электрообогреваемый трубопровод подачи мочевины между насосом для мочевины и баком для мочевины | |
| 3 | 1***C | Трубка подачи карбамида после электроподогрева - от насоса карбамида к форсунке | |
| 4 | 1***B | Обогреваемый впускной водопровод бака для мочевины между электромагнитным клапаном и баком для мочевины | |
| 5 | 1***A | Трубка возврата системы подогрева карбамида | |
| 6 | 1***A | Патрубок, подводящий воду для подогрева карбамида | |
| 7 | 1***C | Впускной патрубок для подвода воды для охлаждения форсунки с карбамидом | |
| 8 | 1***A | Охлаждающая обратная труба | |
| 9 | C***5 | Червячный хомутик | |
| 10 | C***8 | Гайка | |
| 11 | 1***A | Крепежный ремень бака для мочевины в сборе | |
| 12 | 1***B | Прокладка крепежного ремня | |
| 13 | 1***E | Электрический бак для мочевины | |
| 14 | C***0 | Шестигранный болт | |
| 15 | Q***8 | Шайба | |
| 16 | Q***8 | Пружинная шайба | |
| 17 | 1***A | Насос для мочевины в сборе | |
| 18 | 1***A | Прокладка днища бака для мочевины | |
| 19 | C***0 | Шестигранный болт | |
| 20 | C***5 | Болт | |
| 21 | Q***4 | Пружинная шайба | |
| 22 | 1***C | Кронштейн бака для мочевины в сборе | |
| 23 | 1***D | Заправочная покрывающая крышка резервуара с карбамидом в сборе | |
| 24 | 1***B | Кронштейн трубопроводы мочевины | |
| 25 | 1***A | Держатель трубы с форсункой для карбамида | |
| 26 | 1***C | Опора трубки сопла мочевины | |
| 27 | C***6 | Болт | |
| 28 | C***5 | Болт | |
| 29 | Q***4 | Пружинная шайба | |
| 30 | C***4 | Гайка | |
| 31 | T***6 | Пластмассовый хомут | |
| 32 | 1***B | Форсунка карбамида в сборе | |
| 33 | C***5 | Винт с цилиндрической головкой и внутренним шестигранником |
