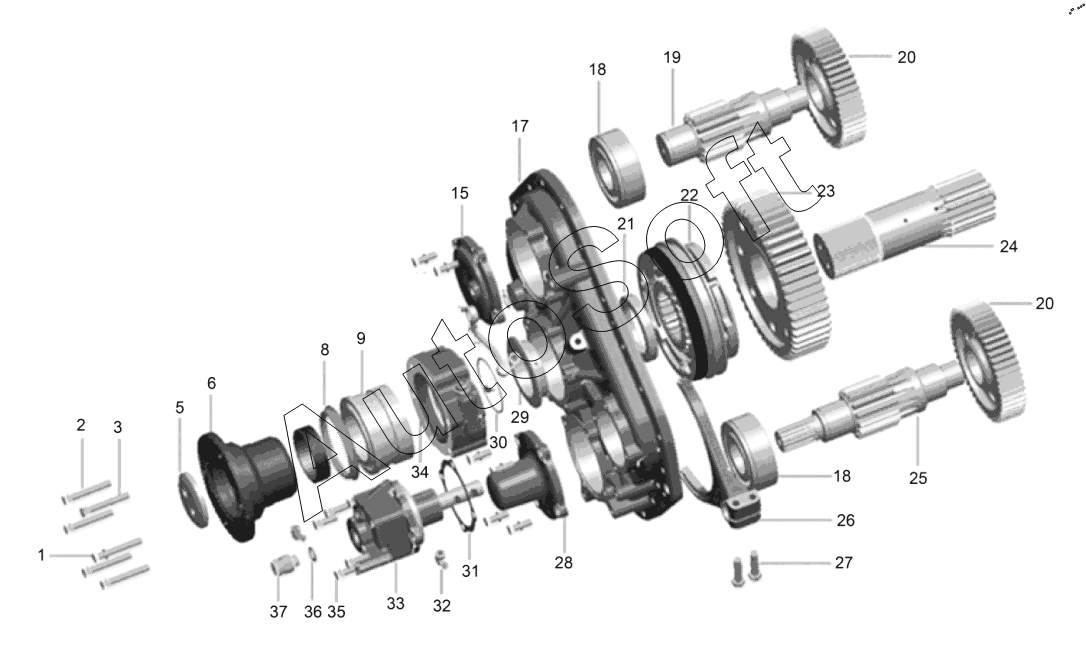

Каталог запасных частей к технике: FAW CA3250 (P66K24T1E5) (2022). Корпус задней крышки в сборе
25
37
36
35
34
33
32
31
30
29
28
27
26
1
24
23
22
21
20
20
19
18
18
17
15
9
8
6
5
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 19109-2 | 1***2 | Масляное уплотнение | |
| RTD-11609A-1707155-5 | R***5 | Крышка заднего подшипника первичного вала | |
| RTD-11609A-1707156 | R***6 | Подкладка крышки заднего подшипника главного вала | |
| 1 | A***9 | Болт в сборе | |
| 2 | Q***5 | Узел болта с шестигранной головкой с пружинной шайбой | |
| 3 | C***3 | Болт с проушиной с шестигранной головкой и пружинная шайба в сборе | |
| 5 | 1***0 | Фланцевая гайка | |
| 6 | J***0 | Выходной фланец | |
| 8 | F***9 | Пыльник | |
| 9 | 1***9 | Конические роликовые подшипники | |
| 15 | J***2 | Крышка промежуточного вала вспомогательной коробки | |
| 17 | 1***7 | Корпус задней крышки в сборе | |
| 18 | 1***E | Короткий цилиндрический роликовый подшипник | |
| 19 | 1***5 | Промежуточный вал корпуса вспомогательных агрегатов | |
| 20 | 1***4 | Шестеренная передача промежуточного вала корпуса вспомогательных агрегатов | |
| 21 | 1***7 | Шайба основного вала корпуса вспомогательных агрегатов | |
| 22 | 1***1 | Блок синхронизатора корпуса вспомогательных агрегатов | |
| 23 | 1***2 | Понижающая передача вала корпуса вспомогательных агрегатов | |
| 24 | 1***3 | Основной вал корпуса вспомогательных агрегатов | |
| 25 | 1***5 | Удлинительный промежуточный вал корпуса вспомогательных агрегатов | |
| 26 | R***1 | Вилка корпуса вспомогательных агрегатов | |
| 27 | Q***0 | Узел болта шестигранной головки с отверстием - тонкий зуб | |
| 28 | J***2 | Крышка промежуточного вала вспомогательной коробки | |
| 29 | 1***8 | Прижимная пластина шестерни главного вала вспомогательной коробки | |
| 30 | 1***1 | Уплотнительное кольцо | |
| 31 | 1***7 | Прокладка | |
| 32 | C***2 | Уголок 45° | |
| 33 | J***6 | Цилиндр вспомогательной коробки в сборе | |
| 34 | R***4 | Крышка заднего подшипника первичного вала в сборе | |
| 35 | Q***2 | Узел болта с шестигранной головкой с пружинной шайбой | |
| 36 | Q***8 | Уплотнительная шайба | |
| 37 | 9***4 | Переключатель давления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
