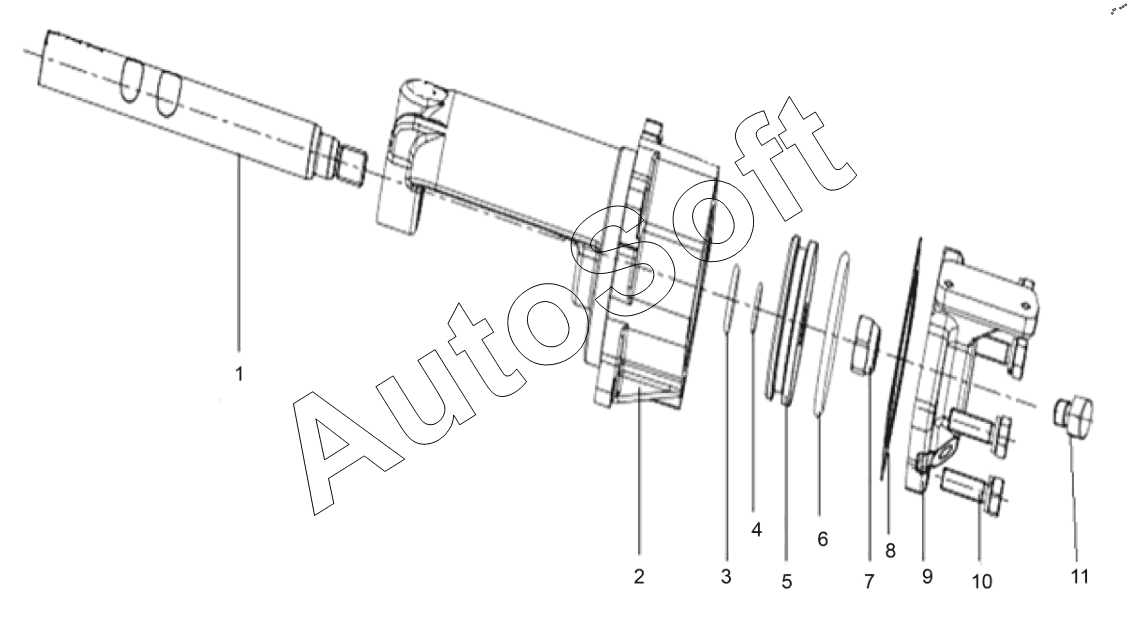

Каталог запасных частей к технике: FAW CA3250 (P66K24T1E5) (2022). Цилиндр вспомогательного бака
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| JS220-1707060-16 | J***6 | Цилиндр вспомогательной коробки в сборе | |
| 1 | J***1 | Вал вилки переключения диапазона | |
| 2 | J***1 | Цилиндр диапазона | |
| 3 | 1***5 | Резиновое уплотнительное кольцо круглого сечения | |
| 4 | 1***5 | Резиновое уплотнительное кольцо круглого сечения | |
| 5 | 1***1 | Поршень | |
| 6 | 1***4 | Резиновое уплотнительное кольцо круглого сечения | |
| 7 | G***5 | Тонкая гайка с шестигранным нейлоновым кольцом | |
| 8 | 1***9 | Прокладка | |
| 9 | Q***1 | Среднее положение | |
| 10 | Q***2 | Узел болта с шестигранной головкой с пружинной шайбой | |
| 11 | Q***1 | Вентиляционная пробка |
