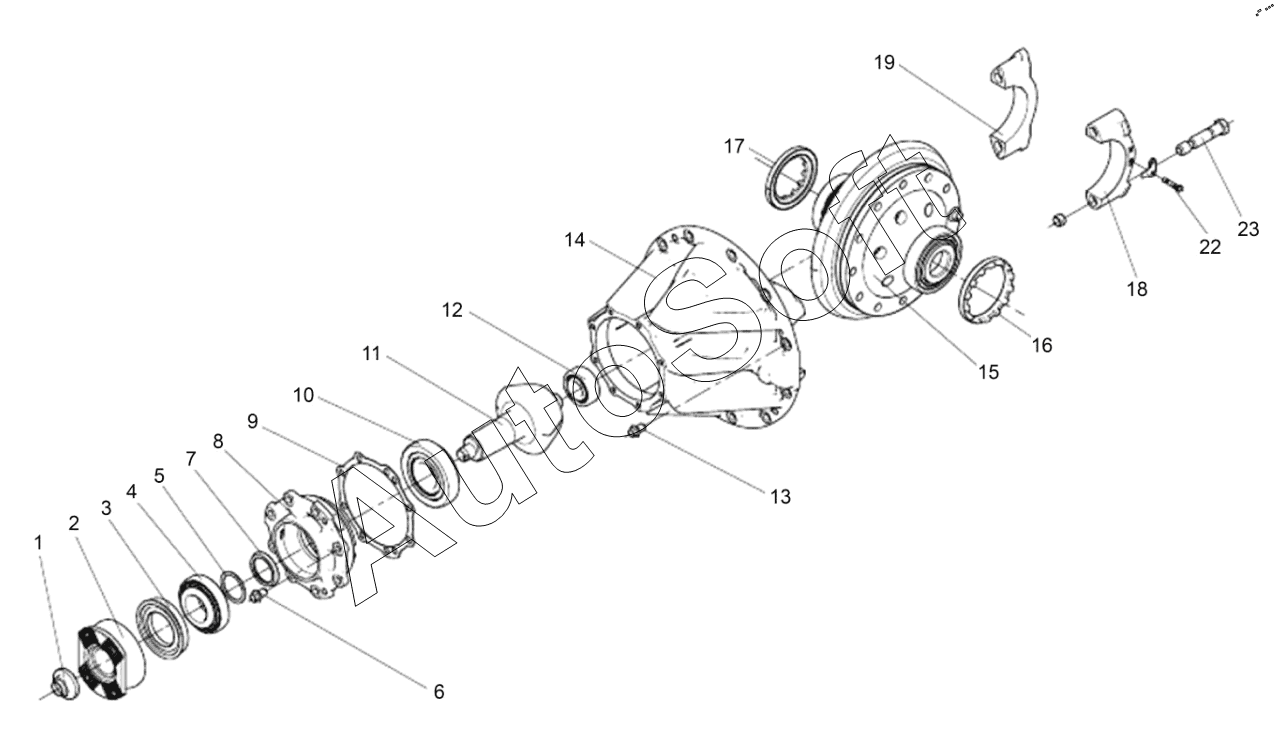

Каталог запасных частей к технике: FAW CA3250 (P66K24T1E5) (2022). Схема строения редуктора заднего моста
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2402010CA6T/AL01 | 2***1 | Редуктор заднего моста в сборе | |
| 2402099-A6T/C | 2***C | Регулировочная прокладка - гнезда подшипника ведущей конической шестерни | |
| 1 | 2***1 | Гайка фланца ведущей конической шестерни | |
| 2 | 2***A | Фланцевый узел ведущей конической шестерни | |
| 3 | 2***B | Узел сальника ведущей конической шестерни | |
| 4 | 2***A | Конический роликовый подшипник в сборе | |
| 5 | 2***2 | Шайба | |
| 6 | Q***K | Шестигранный фланцевый болт толстый стержень (стандартный тип) | |
| 7 | 2***C | Регулировочная шайба - подшипника ведущей конической шестерни | |
| 8 | 2***G | Гнездо подшипника ведущей конической шестерни | |
| 9 | 2***E | Регулировочная прокладка гнезда подшипника ведущей конической шестерни | |
| 10 | 2***A | Конический роликовый подшипник в сборе | |
| 11 | 2***B | Ведущая коническая шестерня заднего моста | |
| 12 | 2***B | Цилиндрический роликовый подшипник в сборе | |
| 13 | Q***K | Шестигранный фланцевый болт толстый стержень (стандартный тип) | |
| 14 | 2***G | Корпус редуктора заднего моста | |
| 15 | 2***C | Дифференциал заднего моста в сборе | |
| 16 | 2***1 | Регулировочное кольцо подшипника дифференциала | |
| 17 | 2***1 | Регулировочное кольцо подшипника дифференциала | |
| 18 | 2***B | Крышка подшипника дифференциала | |
| 19 | 2***B | Крышка подшипника дифференциала | |
| 22 | C***0 | Болт | |
| 23 | 2***B | Болт с шестигранной головкой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
