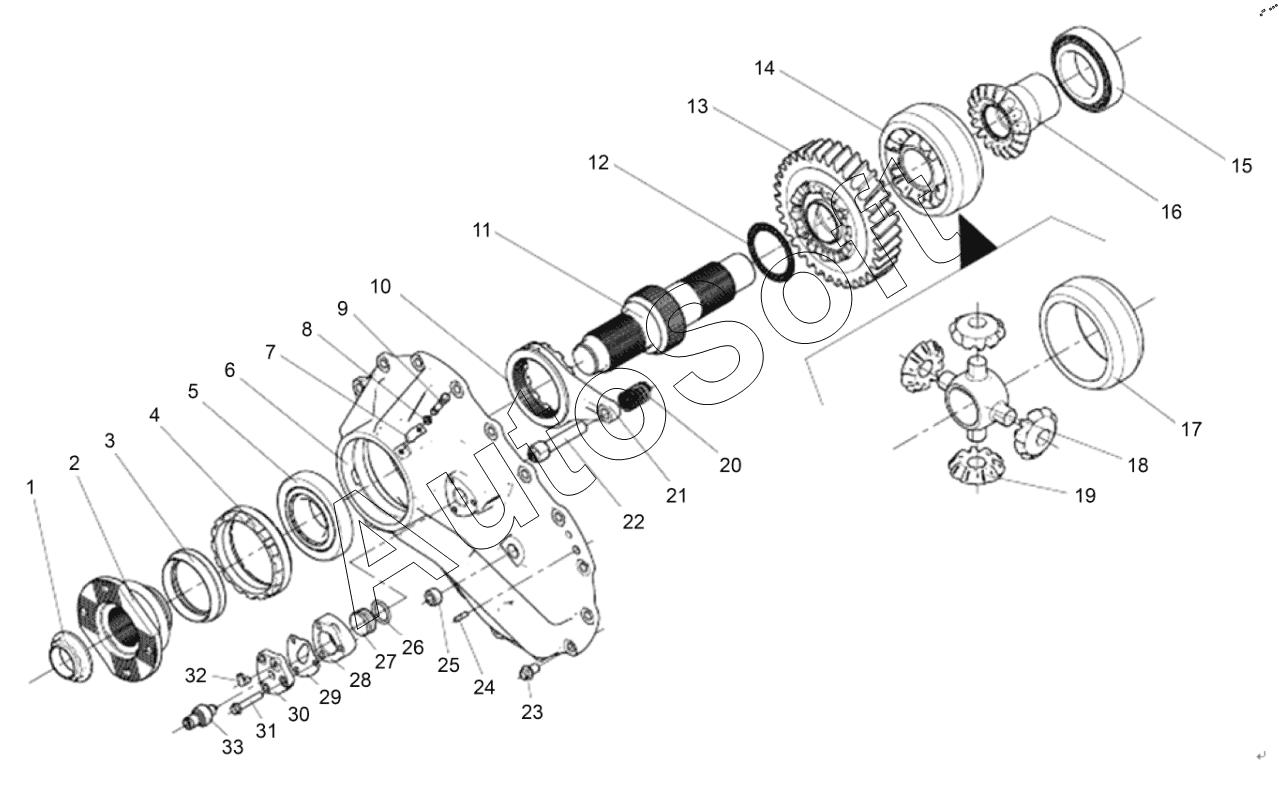

Каталог запасных частей к технике: FAW CA3250 (P66K24T1E5) (2022). Ведущая цилиндрическая шестерня, корпус цилиндрического редуктора, межосевой дифференциал и блокировка межосевого дифференциала в сборе - схема
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***E | Гайка фланца конической шестерни привода | |
| 2 | 2***C | Фланец цилиндрической шестерни приводного вала в сборе | |
| 3 | 2***A | Узел сальника входного фланца среднего моста | |
| 4 | 2***F | Регулировочное кольцо - Передний цилиндрический зубчатый венец переднего подшипника | |
| 5 | 2***B | Конический роликовый подшипник в сборе | |
| 6 | 2***G | Корпус редуктора цилиндрических колес | |
| 7 | 2***1 | Фиксатор регулировочного кольца | |
| 8 | Q***8 | Пружинная шайба | |
| 9 | C***6 | Болт | |
| 10 | 2***F | Скользящая зубчатая муфта блокировки межосевого дифференциала | |
| 11 | 2***F | Приводной вал цилиндрической шестерни | |
| 12 | A***5 | Упорный игольчатый подшипник | |
| 13 | 2***B | Ведущая цилиндрическая шестерня в сборе | |
| 14 | 2***B | Межосевой дифференциал в сборе | |
| 15 | 2***B | Конический роликовый подшипник в сборе | |
| 16 | 2***B | Задняя коническая шестерня межосевого дифференциала в сборе | |
| 17 | 2***B | Корпус межосевого дифференциала | |
| 18 | 2***1 | Крестовина межосевого дифференциала | |
| 19 | 2***E | Планетарная передача межосевого дифференциала | |
| 20 | 2***E | Возвратная пружина - замок межколесного дифференциала | |
| 21 | 2***C | Вилка замка межосевого дифференциала | |
| 22 | 2***E | Узел вилочного вала | |
| 23 | Q***K | Шестигранный фланцевый болт с толстым стержнем | |
| 24 | C***6 | Цилиндрический штифт | |
| 25 | Q***M | Пробка для заливки масла | |
| 26 | 2***A | Уплотнительное кольцо | |
| 27 | 2***E | Поршень - замок межколесного дифференциала | |
| 28 | 2***E | Цилиндр - замок межколесного дифференциала | |
| 29 | 2***C | Прокладка крышки цилиндра | |
| 30 | 2***C | Крышка цилиндра | |
| 31 | 2***E | Болт - для крепления крышки цилиндра межколесного дифференциала | |
| 32 | C***8 | Концевое соединение труб - коническое соединение труб | |
| 33 | 3***C | Выключатель блокировки дифференциала в сборе |
