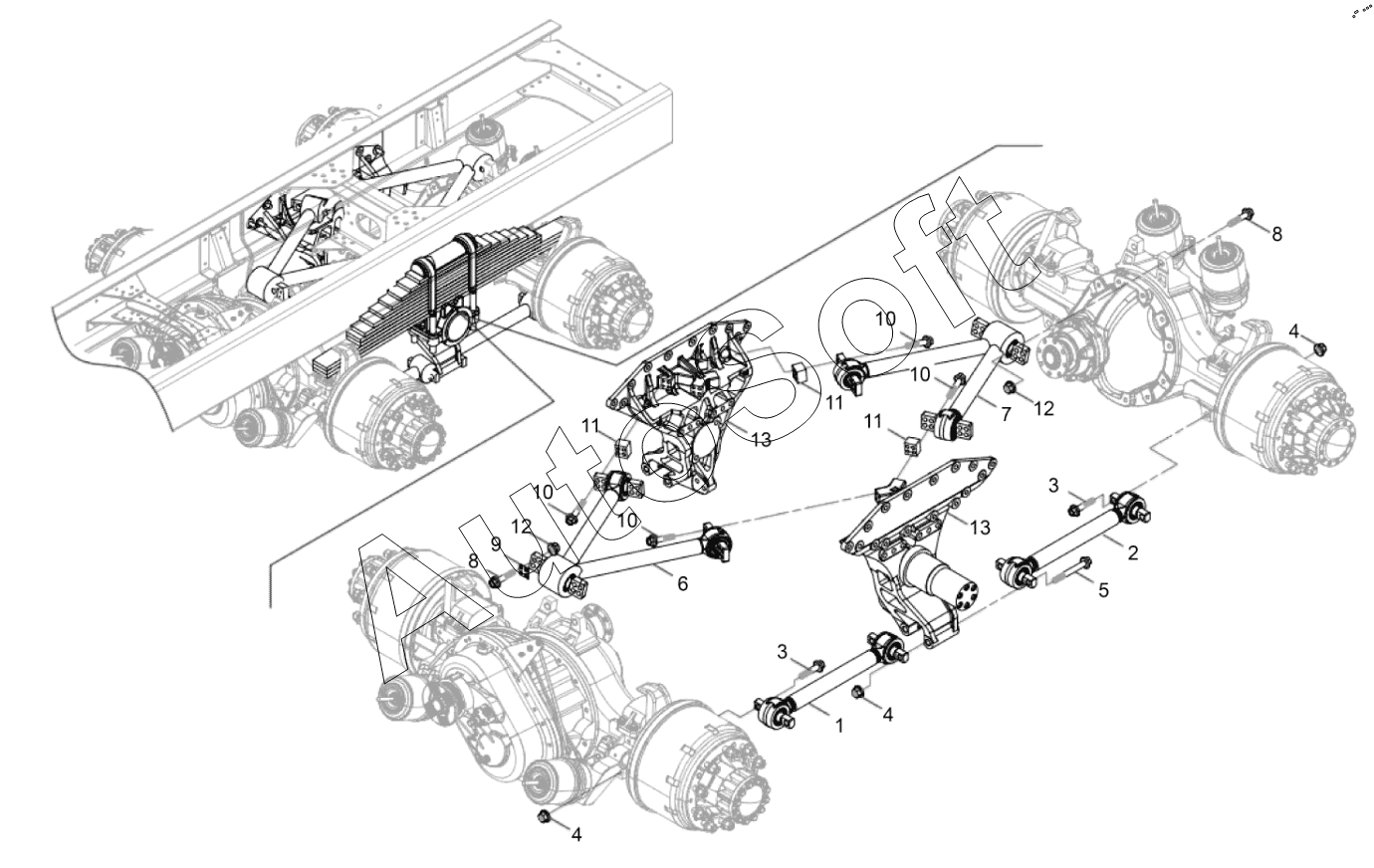

Каталог запасных частей к технике: FAW CA3250 (P66K24T1E5) (2022). Схема задней подвески
1
2
3
3
4
4
4
5
6
7
8
8
9
10
10
10
10
11
11
11
12
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***E | Передний нижний реактивный стержень с резиновым соединением в сборе | |
| 2 | 2***E | Задний нижний реактивный стержень с резиновым соединением в сборе | |
| 3 | C***T | Болт | |
| 4 | T***2 | Гайка | |
| 5 | 2***B | Болт | |
| 6 | 2***E | Передняя верхняя реактивная тяга с резиновым соединением в сборе | |
| 7 | 2***E | Задняя верхняя реактивная тяга с резиновым соединением в сборе | |
| 8 | 2***A | Шестигранный фланцевый болт spl | |
| 9 | 2***A | Прокладка соединителя реактивного стержня в сборе | |
| 10 | 2***A | Шестигранный фланцевый болт spl | |
| 11 | 2***A | Прокладка соединителя реактивного стержня в сборе | |
| 12 | T***K | Шестигранная spl контргайка с малым фланцем | |
| 13 | 2***A | Уравновешивающая подвеска и узел опоры листовой рессоры | |
| 20 | 2***A | Соединительная панель | |
| 21 | Q***T | Болт с шестигранной головкой и фланцем | |
| 22 | Q***T | Шестигранный фланцевый болт | |
| 23 | T***2 | Гайка | |
| 26 | Q***T | Шестигранный фланцевый болт | |
| 28 | Q***T | Шестигранный фланцевый болт | |
| 29 | T***2 | Гайка | |
| 30 | Q***T | Болт с шестигранной головкой и буртиком | |
| 31 | 2***B | Седло листовой рессоры балансировочной подвески | |
| 33 | Q***T | Шестигранный фланцевый болт | |
| 34 | 2***A | Крышка седла листовой рессоры балансировочной подвески | |
| 35 | 2***B | Шайба | |
| 36 | 2***B | Втулка седла листовой рессоры балансировочной подвески | |
| 37 | 2***B | Шайба | |
| 38 | 2***B | U-образный болт задней листовой рессоры | |
| 39 | 2***A | Пластинчатая крышка задней листовой рессоры | |
| 40 | 2***D | Гайка для крепления u-образного болта | |
| 41 | 2***B | Задняя листовая рессора в сборе | |
| 42 | 2***A | Центральный болт задней листовой рессоры | |
| 43 | 2***B | Первый лист задней листовой рессоры | |
| 44 | 2***B | Второй лист задней листовой рессоры | |
| 45 | 2***B | Третий лист задней листовой рессоры | |
| 46 | 2***B | Четвертый лист задней листовой рессоры | |
| 47 | 2***B | Пятый лист задней листовой рессоры | |
| 48 | 2***B | Шестой лист задней листовой рессоры | |
| 49 | 2***B | Седьмой лист задней листовой рессоры | |
| 50 | 2***B | Восьмой лист задней листовой рессоры | |
| 51 | 2***B | Девятый лист задней листовой рессоры | |
| 52 | 2***B | Задняя листовая рессора | |
| 54 | C***T | Гайка | |
| 55 | C***5 | Болт | |
| 56 | 2***B | Сепаратор - передний листовой пружинный зажим | |
| 57 | C***0 | Гайка | |
| 58 | C***5 | Болт | |
| 59 | Q***2 | Пружинная шайба | |
| 60 | 2***B | Подушка задней листовой рессоры | |
| 61 | Q***T | Болт | |
| 62 | 2***A | Кронштейн ограничителя буфера | |
| 63 | C***2 | Гайка |
