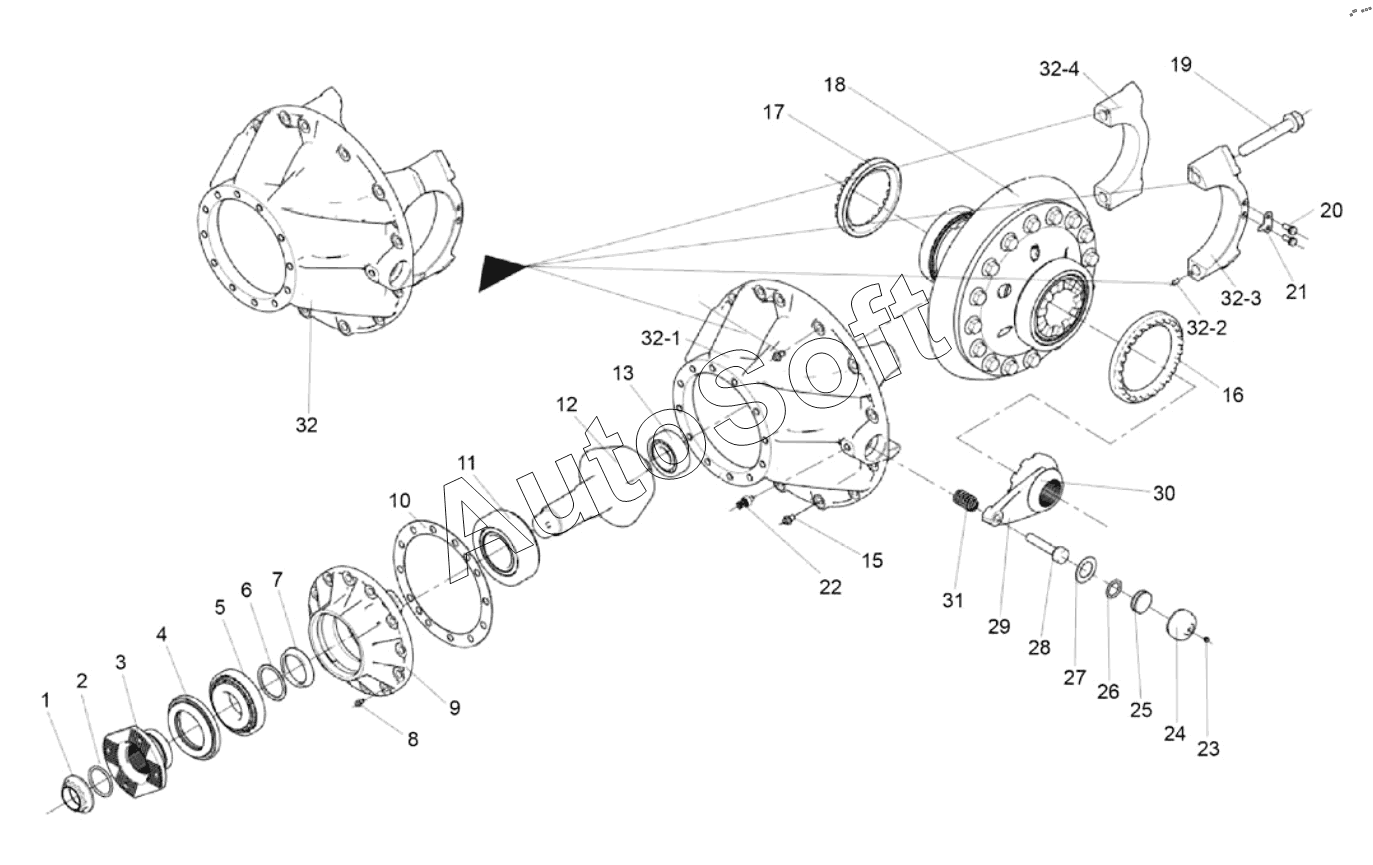

Каталог запасных частей к технике: FAW CA4250 (P77K25T1E5) (2023). Редуктор заднего моста
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32-1
32-2
32-3
32-4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2402010RA9T/J | 2***J | Редуктор заднего моста | |
| 2406018-A0E | 2***E | Болт - для крепления крышки цилиндра межколесного дифференциала | |
| 2406019-B4A/A | 2***A | Прокладка — цилиндр | |
| 1 | 2***E | Гайка фланца конической шестерни привода | |
| 10 | 2***E | Регулировочная прокладка гнезда подшипника ведущей конической шестерни | |
| 10 | 2***C | Регулировочная прокладка подшипника ведущей конической шестерни | |
| 10 | 2***C | Регулировочная прокладка - гнезда подшипника ведущей конической шестерни | |
| 11 | 2***B | Конический роликоподшипник в сборе | |
| 12 | 2***A | Ведущая коническая шестерня | |
| 13 | 2***B | Конический роликоподшипник в сборе | |
| 15 | 2***B | Болты крепления редукторов | |
| 16 | 2***E | Регулировочное кольцо подшипника дифференциала | |
| 17 | 2***E | Регулировочное кольцо подшипника дифференциала | |
| 18 | 2***A | Дифференциал заднего моста в сборе | |
| 19 | 2***B | Болт с шестигранной головкой | |
| 2 | 2***C | Уплотнительное кольцо | |
| 20 | C***0 | Болт | |
| 21 | 2***A | Регулировочное кольцо подшипника дифференциала | |
| 22 | 3***C | Выключатель блокировки дифференциала в сборе | |
| 23 | C***0 | Болт | |
| 24 | 2***E | Цилиндр - замок межколесного дифференциала | |
| 25 | 2***A | Поршень — блокировка межосевого дифференциала | |
| 26 | C***C | Резиновое уплотнительное кольцо для гидравлических и пневматических систем | |
| 27 | 2***C | Прокладка крышки цилиндра | |
| 28 | 2***C | Вал вилки — блокировка дифференциала | |
| 29 | 2***D | Вилка блокировки дифференцилала | |
| 3 | 2***A | Входной фланец заднего моста | |
| 30 | 2***B | Муфта включения блокировки дифференциала | |
| 31 | 2***C | Возвратная пружина блокировк межколесного дифференциала | |
| 32 | 2***I | Корпус редуктора заднего моста в сборе | |
| 32-1 | 2***K | Корпус редуктора заднего моста | |
| 32-2 | Q***8 | Цилиндрический штифт | |
| 32-3 | 2***E | Крышка левого подшипника | |
| 32-4 | 2***D | Крышка правого подшипника | |
| 4 | 2***C | Сальник хвостовика редуктора | |
| 5 | 2***B | Конический роликовый подшипник | |
| 6 | 2***C | Регулировочная шайба подшипника конической шестерни привода | |
| 7 | 2***A | Проставка — подшипник ведущей конической шестерни | |
| 8 | Q***K | Шестигранный фланцевый болт толстый стержень (стандартный тип) | |
| 9 | 2***L | Опора подшипника задней ведущей шестерни |
