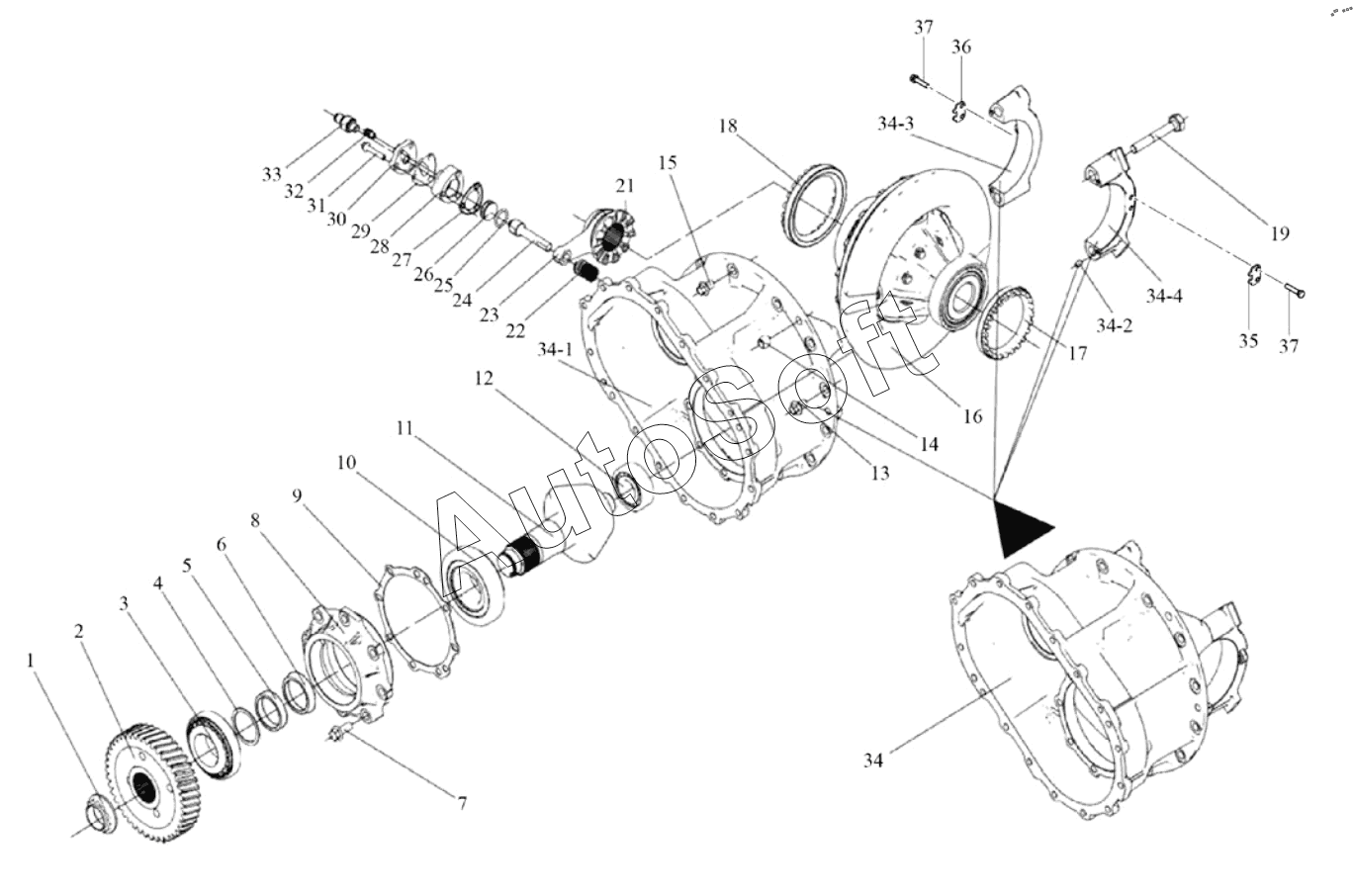

Каталог запасных частей к технике: FAW CA4250 (P77K25T1E5) (2023). Картер редуктора, коническая зубчатая передача, межколесный дифференциал и механизм блокировки
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34-1
34-2
34-3
34-4
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2502010RA9T/I | 2***I | Редуктор среднего моста в сборе | |
| 1 | 2***E | Гайка фланца конической шестерни привода | |
| 10 | 2***B | Конический роликовый подшипник | |
| 11 | 2***A | Комплект главных и ведомых конических шестерен среднего моста | |
| 12 | 2***A | Роликовый радиальный подшипник с цилиндрическими роликами дифференциала | |
| 13 | Q***K | Шестигранный фланцевый болт толстый стержень (стандартный тип) | |
| 14 | 2***B | Установочный штифт - корпус редуктора и корпус моста | |
| 15 | Q***S | Шестигранный фланцевый болт толстый стержень (стандартный тип) | |
| 16 | 2***A | Дифференциал среднего моста в сборе | |
| 17 | 2***D | Регулировочное кольцо подшипника дифференциала | |
| 18 | 2***E | Регулировочное кольцо подшипника дифференциала | |
| 19 | 2***B | Болт с шестигранной головкой | |
| 2 | 2***C | Ведомая прямозубая шестерня | |
| 21 | 2***B | Муфта включения блокировки дифференциала | |
| 22 | 2***C | Возвратная пружина блокировк межколесного дифференциала | |
| 23 | 2***D | Вилка блокировки дифференцилала | |
| 24 | 2***A | Вал вилки в сборе | |
| 25 | 2***A | Уплотнительное кольцо | |
| 26 | 2***E | Поршень блокировки дифференциала | |
| 27 | 2***E | Цилиндр - замок межколесного дифференциала | |
| 28 | 2***A | Прокладка — цилиндр | |
| 29 | 2***C | Прокладка крышки цилиндра | |
| 3 | 2***A | Цилиндрические роликовые подшипники | |
| 30 | 2***C | Крышка цилиндра | |
| 31 | 2***E | Болт - для крепления крышки цилиндра межколесного дифференциала | |
| 32 | 2***A | Концевой фитинг | |
| 33 | 3***C | Выключатель блокировки дифференциала в сборе | |
| 34 | 2***M | Корпус редуктора и крышка подшипника дифференциала в сборе | |
| 34-1 | 2***M | Корпуса редуктор среднего моста | |
| 34-2 | Q***8 | Цилиндрический штифт | |
| 34-3 | 2***E | Крышка левого подшипника | |
| 34-4 | 2***E | Крышка левого подшипника | |
| 35 | 2***A | Регулировочное кольцо подшипника дифференциала | |
| 36 | 2***1 | Стопорная пластина – регулировочное кольцо дифференциала | |
| 37 | C***0 | Болт | |
| 4 | 2***A | Проставка — подшипник ведущей конической шестерни | |
| 5 | 2***B | Регулировочная шайба - активный подшипник конического зубчатого колеса | |
| 6 | 2***A | Проставка подшипника ведущей конической шестерни | |
| 7 | Q***K | Шестигранный фланцевый болт толстый стержень (стандартный тип) | |
| 8 | 2***F | Корпус подшипника главной передачи среднего моста | |
| 9 | 2***E | Регулировочная прокладка гнезда подшипника ведущей конической шестерни | |
| 9 | 2***C | Регулировочная прокладка подшипника ведущей конической шестерни | |
| 9 | 2***C | Регулировочная прокладка - гнезда подшипника ведущей конической шестерни |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
