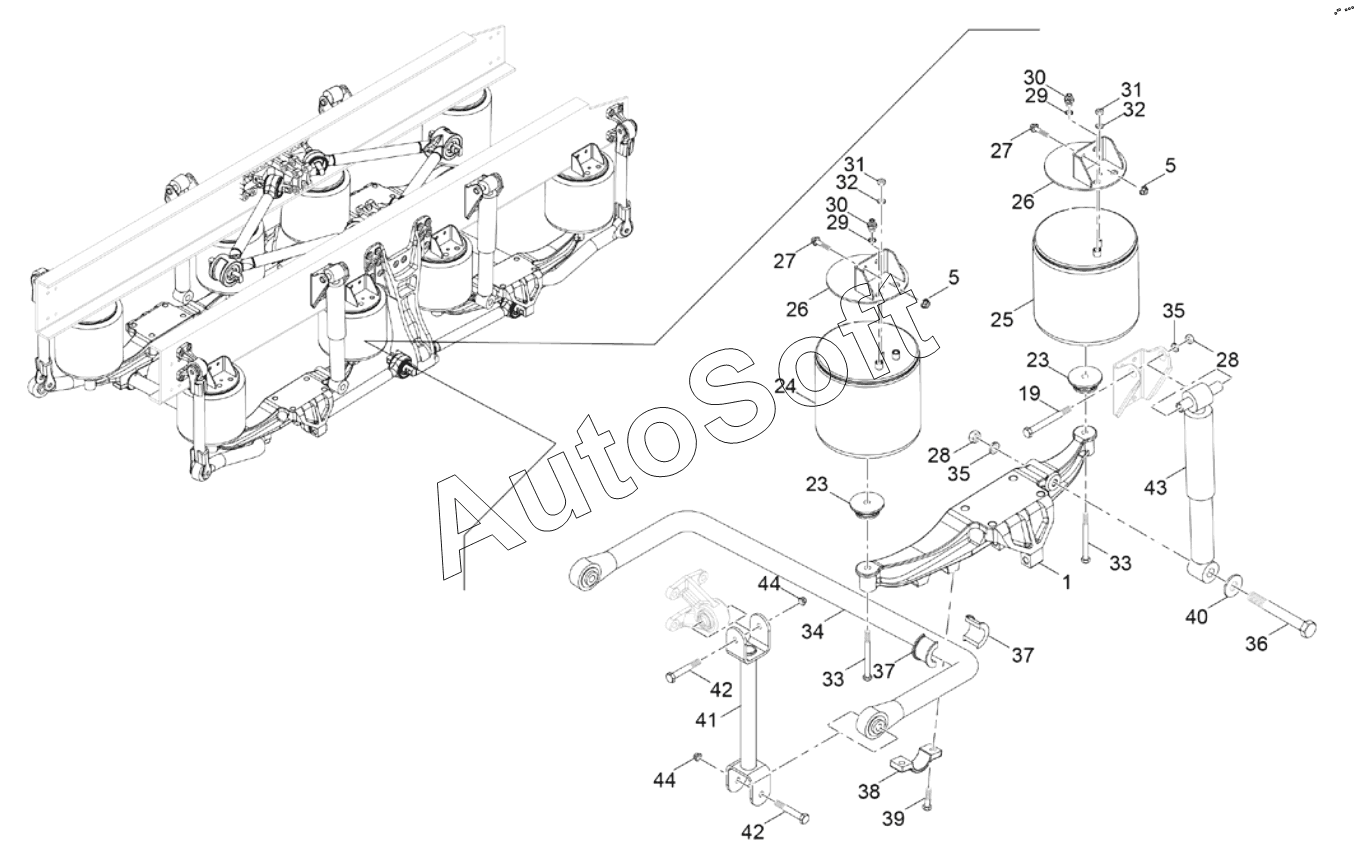

Каталог запасных частей к технике: FAW CA4250 (P77K25T1E5) (2023). Задняя подвеска
35
35
25
26
26
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
24
36
37
37
38
39
40
41
42
42
43
44
44
5
5
1
19
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***D | Правый кронштейн пневматических баллонов | |
| 2 | 2***D | Левый кронштейн пневматических баллонов | |
| 3 | 2***D | Большой кронштейн пневмоподвески | |
| 4 | Q***K | Шестигранный фланцевый болт с толстым стержнем | |
| 5 | C***K | Шестигранная фланцевая гайка | |
| 6 | 2***D | Передняя нижняя реактивная тяга с резиновыми втулками | |
| 7 | 2***B | Задний нижний реагирующий стержень с резиновым соединением в сборе | |
| 8 | C***K | Болт с шестигранной головкой | |
| 9 | T***K | Spl маленькая шестигранная стопорная гайка с фланцем | |
| 10 | C***K | Болт с шестигранной головкой | |
| 11 | 2***D | Гайка | |
| 12 | 2***D | Задний верхний реагирующий стержень с резиновым соединением в сборе | |
| 13 | Q***K | Шестигранный фланцевый болт толстый стержень | |
| 14 | 2***B | Винт с шестигранной фланцевой головкой | |
| 15 | T***K | Spl маленькая шестигранная стопорная гайка с фланцем | |
| 16 | Q***T | Шестигранный фланцевый болт | |
| 17 | 2***A | Гайка для крепления u-образного болта | |
| 18 | 2***C | Стремянка | |
| 19 | C***T | Болт с шестигранной головкой | |
| 20 | Q***T | Шестигранный фланцевый болт | |
| 21 | Q***T | Шестигранный фланцевый болт | |
| 22 | Q***K | Шестигранный фланцевый болт толстый стержень | |
| 23 | 2***G | Регулируемая опора пневматической пружины | |
| 24 | 2***A | Задняя пневматическая пружина ведущего моста в сборе | |
| 25 | 2***A | Передний пневпобалон задней оси | |
| 26 | 2***D | Пластина верхняя накрывающая пневмобаллона | |
| 26 | 2***C | Верхняя крышка пневматического баллона | |
| 27 | Q***T | Шестигранный фланцевый болт | |
| 28 | C***T | Шестигранная гайка | |
| 29 | 3***A | Кольцевой уплотнитель | |
| 30 | 3***A | Уплотнительный соединитель трубы | |
| 31 | 2***A | Гайка | |
| 32 | Q***2 | Пружинная шайба | |
| 33 | 2***D | Болт | |
| 34 | 2***E | Задняя траверса в сборе | |
| 35 | Q***0 | Шайба | |
| 36 | 2***B | Болт | |
| 37 | 2***C | Втулка заднего стабилизатора | |
| 38 | 2***E | Скоба стержня поперечной | |
| 39 | Q***T | Болт с шестигранной головкой и фланцем | |
| 40 | Q***0 | Шайба | |
| 41 | 2***B | Стабилизационный стержень с коромыслом в сборе | |
| 42 | Q***T | Болт крепления стабилизатора | |
| 43 | 2***C | Задний амортизатор в сборе | |
| 44 | C***6 | Шестигранная фланцевая гайка | |
| 45 | 2***C | Правый опорный рычаг-пневматическая пружина | |
| 46 | 2***C | Левый опорный рычаг-пневматическая пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
