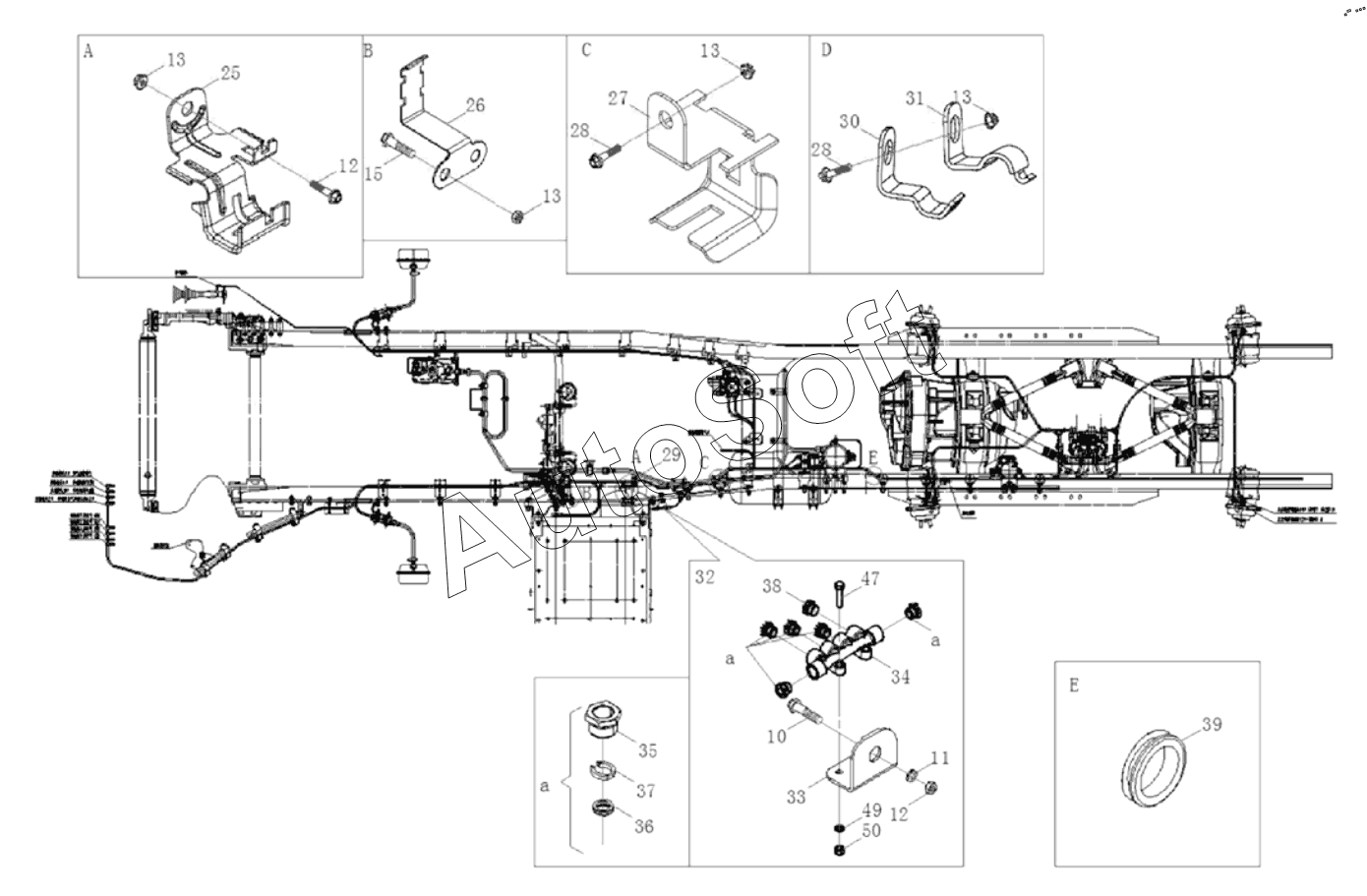

Каталог запасных частей к технике: FAW CA4250 (P77K25T1E5) (2023). Трубопроводы тормозной системы
10
11
12
12
13
13
13
13
15
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
47
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***C | Кронштейн для пучка трубобровода | |
| 2 | C***0 | Комбинированный болт | |
| 3 | C***2 | Гайка | |
| 4 | T***6 | Пластмассовый хомут | |
| 5 | 3***A | Пучок труб | |
| 6 | 3***E | Кронштейн пучка труб на передней стенке в сборе | |
| 7 | 3***F | Кронштейн пучка труб на передней стенке в сборе | |
| 8 | C***0 | Установочное место для болта | |
| 9 | C***8 | Гайка | |
| 10 | C***0 | Комбинированный болт | |
| 11 | 3***B | Зажим | |
| 12 | Q***5 | Шестигранный фланцевый болт | |
| 13 | C***4 | Гайка | |
| 14 | 3***D | Кронштейн для пучка труб | |
| 15 | Q***0 | Фланцевый болт с шестигранной головкой | |
| 16 | 3***C | Подкладка воздуховода | |
| 17 | 3***E | Кронштейн для пучка труб | |
| 18 | 3***C | Середний воздуховод в сборе — от воздушного компрессора к локу управления подачей воздуха | |
| 19 | 3***C | Двухтрубный хомут | |
| 20 | C***0 | Сборочный болт | |
| 21 | C***6 | Шестигранная гайка | |
| 22 | 3***B | Втулка воздуховода | |
| 23 | 3***B | Зажим | |
| 24 | Q***5 | Болт | |
| 25 | 3***C | Кронштейн жгута проводов шасси | |
| 26 | 3***D | Кронштейн для пучка труб | |
| 27 | 3***D | Кронштейн трубопроводов | |
| 28 | Q***5 | Шестигранный фланцевый болт | |
| 29 | 3***C | Задний воздуховодв сборе | |
| 30 | 3***C | Кронштейн | |
| 31 | 3***C | Кронштейн | |
| 32 | 3***A | Вспомогательный модуль подачи воздуха с кронштейном в сборе | |
| 33 | 3***E | Кронштейн модуля дополнительной подачи воздуха | |
| 34 | 3***B | Вспомогательный модуль подачи воздуха в сборе | |
| 35 | 3***B | Резьбовая втулка с уплотнительным кольцом в сборе | |
| 36 | 3***C | Уплотнительное кольцо специального сечения | |
| 37 | 3***C | Соединительный хомут | |
| 38 | 3***B | Заглушка | |
| 39 | 3***C | Подкладка воздуховода | |
| 40 | 3***F | Универсальная опора | |
| 41 | 3***A | Кронштейн | |
| 42 | 3***C | Кронштейн для пучка труб | |
| 43 | 3***C | Зажим пучка труб | |
| 44 | 3***F | Кронштейн пучка труб на передней стенке в сборе | |
| 45 | Q***5 | Шестигранный фланцевый болт толстый стержень | |
| 46 | 3***D | Кронштейн для пучка труб | |
| 47 | 3***E | Кронштейн для пучка труб | |
| 48 | 3***I | Комплект хомутов среднего и заднего моста | |
| 49 | 3***C | Пучок труб в сборе | |
| 50 | 3***B | Тормозной шланг переднего тормоза в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
