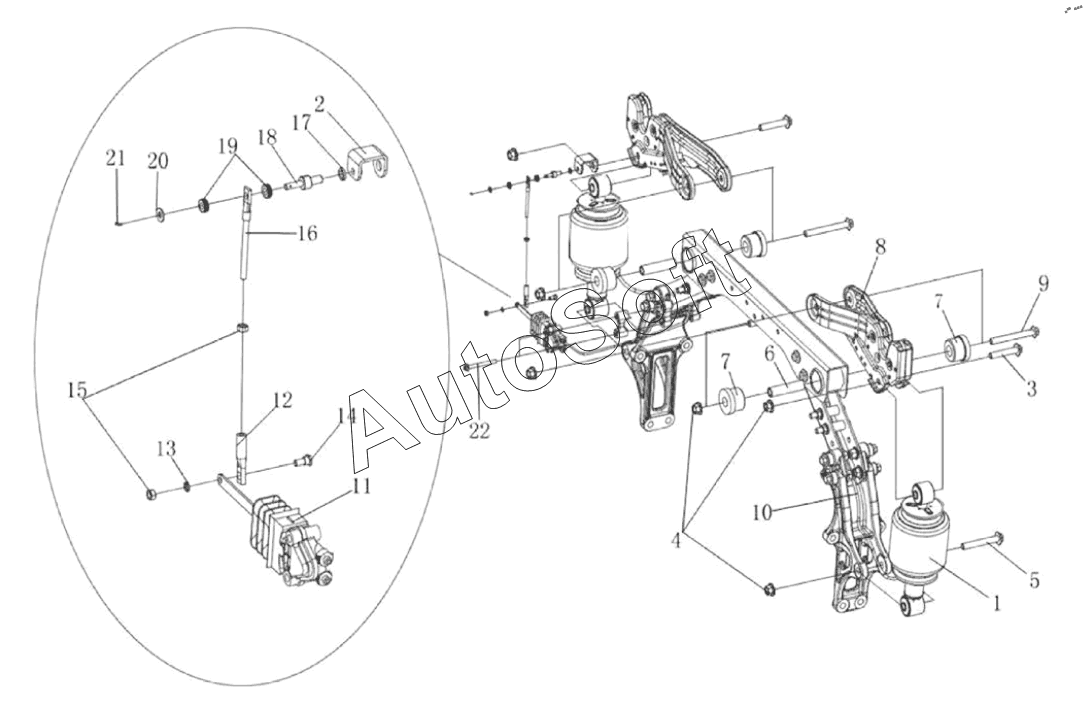

Каталог запасных частей к технике: FAW CA4250 (P77K25T1E5) (2023). Задняя подвеска кабины (нижняя часть 2)
12
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***F | Пневмоамортизатор задней подвески кабины | |
| 2 | 5***C | Крепежный кронштейн тяги регулировки высоты задней подвески в сборе | |
| 3 | Q***T | Шестигранный фланцевый болт толстый стержень | |
| 4 | C***4 | Гайка | |
| 5 | Q***T | Шестигранный фланцевый болт | |
| 6 | 5***C | Внутренняя втулка подушки гидравлического замка | |
| 7 | 5***D | Подушка гидравлического замка | |
| 8 | 5***E | Гидравлический замок кабины | |
| 9 | Q***T | Шестигранный фланцевый болт с толстым стержнем | |
| 10 | 5***G | Воздушный трубопровод всборе от клапана регулировки высоты задней подвески к воздушному амортизатору | |
| 11 | 5***C | Клапан регулировки высоты в сборе | |
| 12 | 5***A | Нижний конец стержня регулировки высоты | |
| 13 | Q***6 | Пружинная шайба | |
| 14 | 5***B | Нижний шарнир с фиксированной точкой стержня регулировки высоты | |
| 15 | C***6 | Шестигранная гайка | |
| 16 | 5***A | Верхний конец стержня регулировки высоты | |
| 17 | Q***8 | Пружинная шайба | |
| 18 | 5***B | Верхний шарнир с фиксированной точкой стержня регулировки высоты задней подвески | |
| 19 | 5***A | Буферный блок стержня регулировки высоты | |
| 20 | Q***6 | Шайба | |
| 21 | Q***0 | Штифт | |
| 22 | Q***0 | Шестигранный фланцевый болт |
