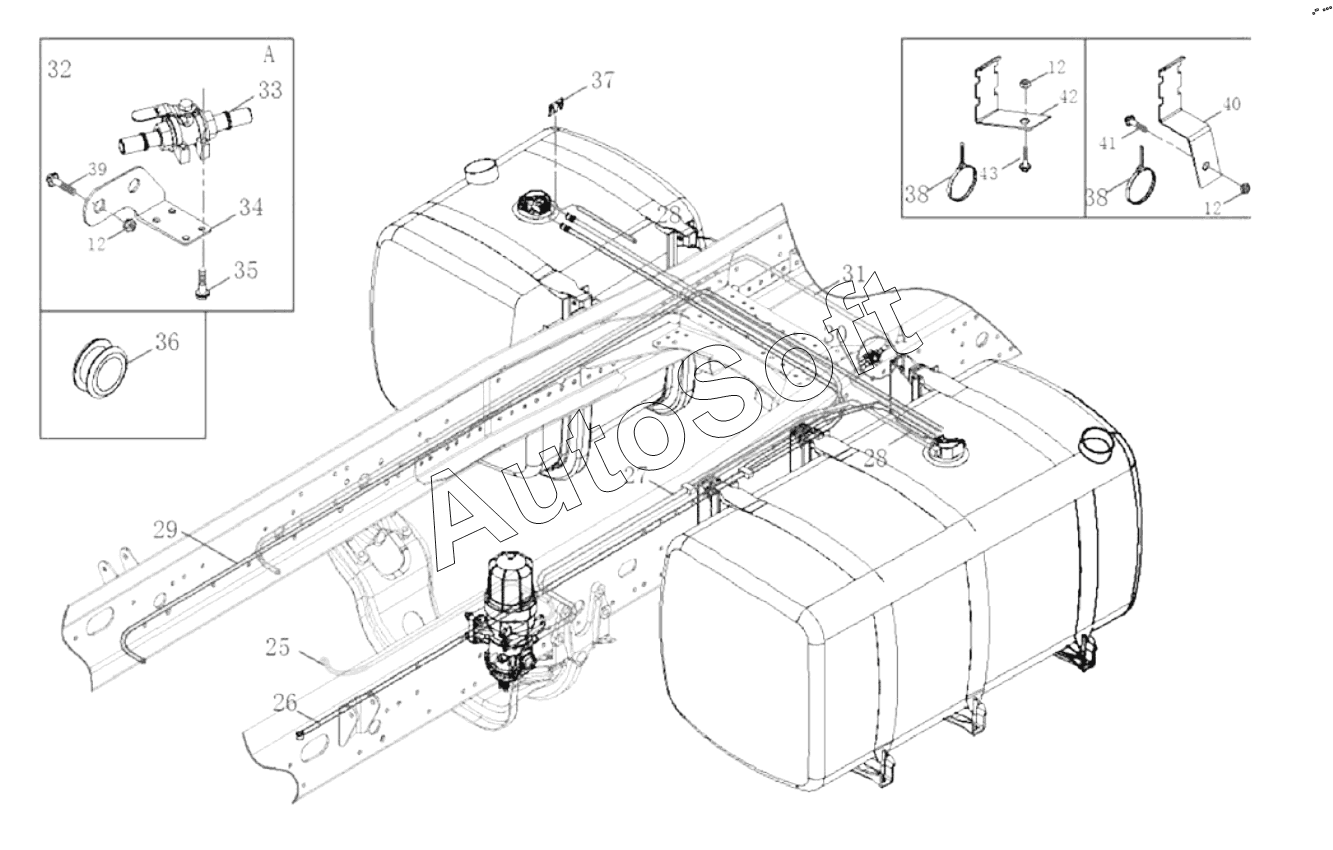

Каталог запасных частей к технике: FAW CA4250 (P77K25T1E5) (2023). Топливные баки и топливопроводы
12
12
12
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***A | Топливный бак с датчиком уровня топлива | |
| 2 | 1***A | Корпус топливного бака в сборе | |
| 3 | 1***D | Датчик уровня топлива | |
| 4 | 1***E | Кронштейн | |
| 5 | 1***E | Задний кронштейн топливного бака в сборе | |
| 6 | 1***E | Прокладка - лента | |
| 7 | 1***A | Прямой штифт - лента | |
| 8 | 1***C | Скоба болта | |
| 9 | 1***D | Цилиндрический держатель штифта и верхний конец ленты | |
| 10 | 1***B | Сборка хомута - топливный бак | |
| 11 | Q***T | Болт | |
| 12 | C***4 | Гайка | |
| 13 | 1***A | Средняя скоба в сборе - топливный бак | |
| 14 | Q***T | Шестигранный фланцевый болт с толстым стержнем | |
| 15 | Q***T | Шестигранный фланцевый болт толстый стержень | |
| 16 | Q***T | Шестигранный фланцевый болт с толстым стержнем | |
| 17 | 1***E | Передний кронштейн топливного бака | |
| 18 | Q***T | Болт | |
| 19 | Q***T | Толстый болт с шестигранной головкой и фланцем | |
| 20 | Q***T | Шестигранный фланцевый болт с толстым стержнем | |
| 21 | 1***B | Передний кронштейн | |
| 22 | 1***A | Вспомогательный топливный | |
| 23 | 1***A | Дополнительный топливный бак | |
| 24 | 3***A | Датчик уровня топлива | |
| 25 | 1***E | Впускной топливопровод от фильтра к насосу для перекачки топлива | |
| 26 | 1***A | Трубка топливная обратная | |
| 27 | 1***A | Впускной топливопровод в сборе между топливным баком и фильтром грубой очистки | |
| 28 | 1***A | Впускная и выпускная трубы топливного бака | |
| 28 | 1***D | Впускная и выпускная трубы | |
| 29 | 1***C | Обратная линия подогрева топливного бака — от топливного бака к двигателю | |
| 30 | 1***C | Трубопровод впускной подогрев топливного бака | |
| 31 | 1***C | Впускной трубопровод охлаждающей жидкости подогрева топливного бака —от двигателя к клапану системы охлаждения | |
| 32 | 1***B | Водяной кран с кронштейном в сборе | |
| 33 | 1***B | Кран подогрева топливного бака | |
| 34 | 1***A | Монтажный кронштейн крана подогрева воды топливного бака | |
| 35 | Q***0 | Винт | |
| 36 | 3***B | Резиновое уплотнительное кольцо | |
| 37 | 3***B | Заглушка датчика топливоизмерительной системы | |
| 38 | 3***B | Пластиковые кабельные стяжки | |
| 39 | Q***T | Шестигранный фланцевый болт | |
| 40 | 1***D | Кронштейн направляющей топливопровода | |
| 41 | Q***0 | Фланцевый болт с шестигранной головкой | |
| 42 | 1***A | Кронштейн поддержки топливопровода | |
| 43 | Q***0 | Шестигранный фланцевый болт | |
| 44 | 1***H | Сборка хомута - топливный бак | |
| 45 | 1***A | Кронштейнт топливного бака в сборе J7 4180 |
