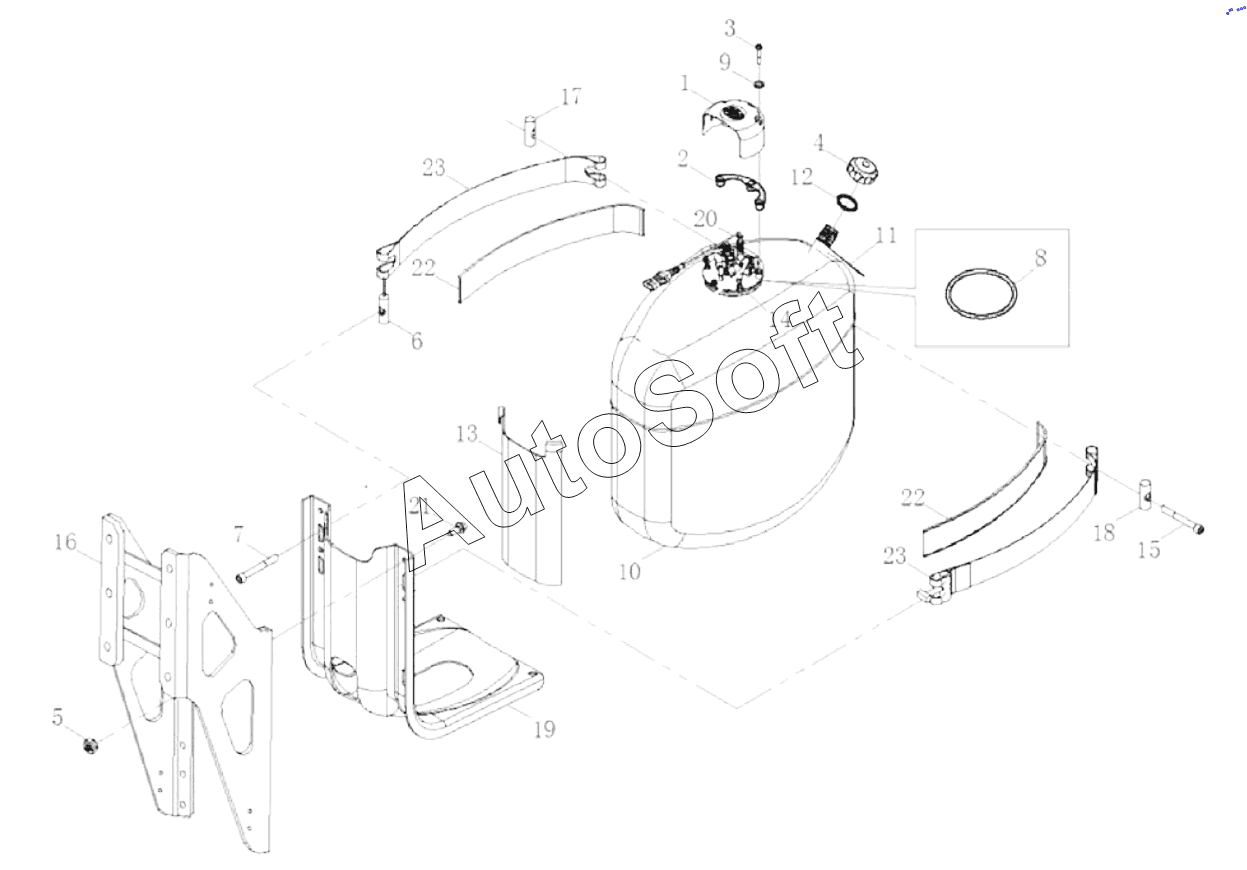

Каталог запасных частей к технике: FAW CA4250 (P77K25T1E5) (2023). Бак и трубопровод мочевины (3)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***E | Верхняя крышка резервуара с карбамидом в сборе | |
| 2 | 1***C | Опорный блок - верхняя крышка резервуара с карбамидом | |
| 3 | 1***E | Болт верхней крышки резервуара с карбамидом | |
| 4 | 1***D | Заправочная покрывающая крышка резервуара с карбамидом в сборе | |
| 5 | C***0 | Гайка | |
| 6 | 1***B | Фиксированный штифт ремешка | |
| 7 | C***T | Винт с внутренним шестигранником | |
| 8 | C***J | Гидравлическое пневматическое резиновое уплотнительное кольцо | |
| 9 | Q***6 | Облегченная шайба пружины | |
| 10 | 1***B | Резервуар для карбамида в сборе | |
| 11 | 1***C | Вытяжной шнур крышки горловины для заполнения резервуара с карбамидом | |
| 12 | 1***C | Уплотнительное кольцо – для герметичного закрытия заливного отверстия резервуара с карбамидом | |
| 13 | 1***C | Прокладка – задняя пластина бака карбамида | |
| 14 | Q***2 | Фланцевый шестигранный болт | |
| 15 | C***0 | Винт с внутренним шестигранником | |
| 16 | 1***A | Кронштейн для резервуара с карбамидом в сборе | |
| 17 | 1***B | Гайка ремешка | |
| 18 | 1***C | Фиксированный штифт ремешка | |
| 19 | 1***D | Задняя пластина опоры резервуара с карбамидом | |
| 20 | 1***C | Модуль подачи карбамида в сборе | |
| 21 | Q***0 | Болт | |
| 22 | 1***B | Лента-прокладка в сборе | |
| 23 | 1***A | Ременная стяжка резервуара для карбамида в сборе |
