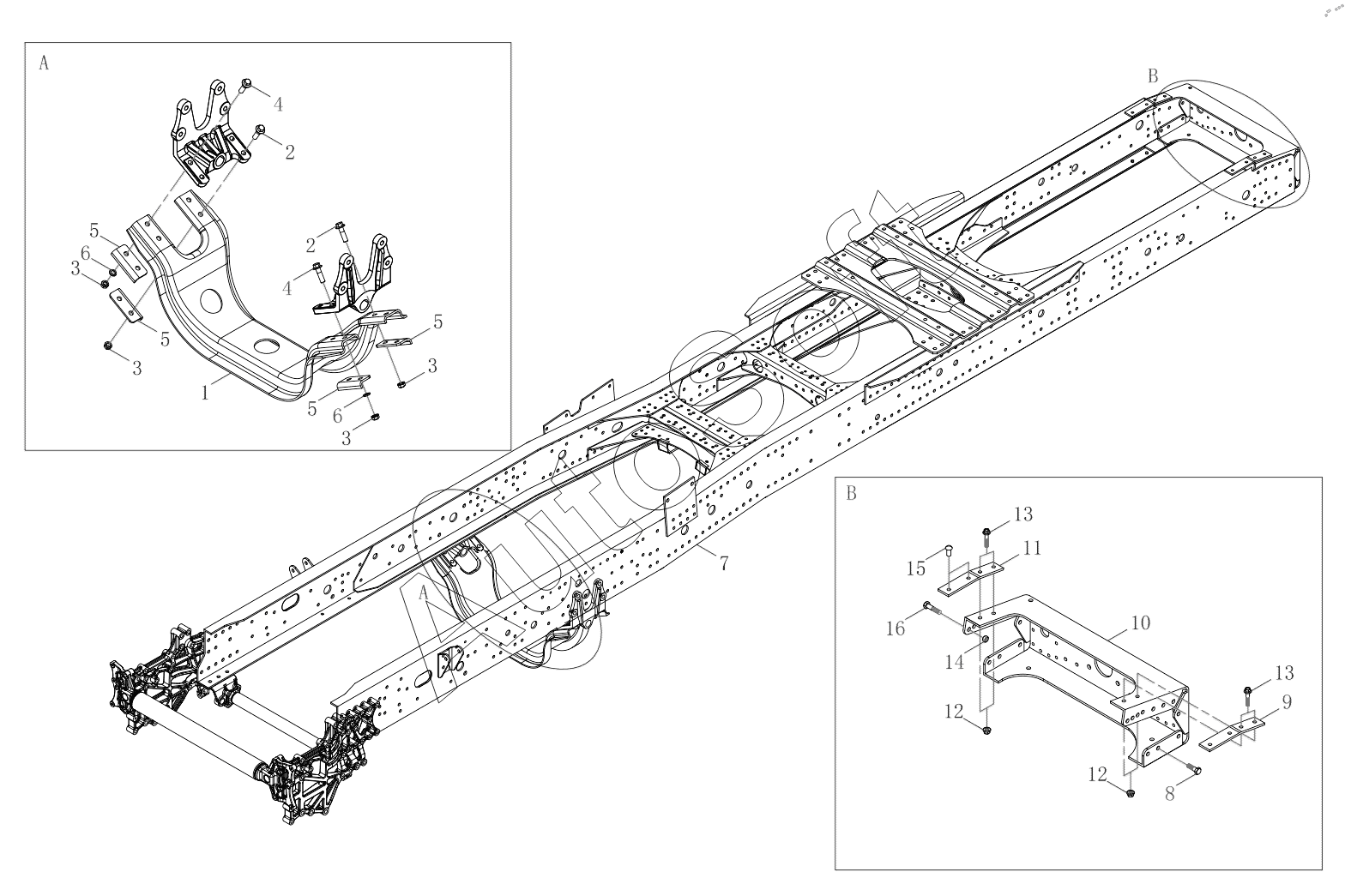

Каталог запасных частей к технике: FAW CA4250 (2018). Frame Logic Assembly
16
1
2
2
3
3
3
3
4
4
5
5
5
5
6
6
6
7
8
9
10
11
12
12
13
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2800G01-DZ713 | 2***3 | Frame Logic Assembly | |
| 1 | 2***3 | Front Leaf Spring Rear Cross Member | |
| 2 | Q***T | Болт | |
| 3 | T***T | SPL Small Hexagon Flange Lock Nut | |
| 4 | Q***T | Шестигранный фланцевый болт | |
| 5 | 2***5 | Reinforced Plate | |
| 6 | 2***5 | Washer | |
| 7 | 2***3 | Frame and Bracket Assembly | |
| 8 | C***0 | Шестигранный болт | |
| 9 | 2***A | Левая соединительная планка задней поперечной балки | |
| 10 | 2***A | Задняя поперечная балка | |
| 11 | 2***A | Правая соединительная планка задней поперечной балки | |
| 12 | C***2 | Гайка | |
| 13 | Q***T | Болт | |
| 14 | C***4 | Гайка | |
| 15 | Q***4 | Заклепка с полукруглой головкой | |
| 16 | Q***T | Шестигранный фланцевый болт | |
| 17 | 2***A | Левая верхняя соединительная планка средней поперечной балки | |
| 18 | 2***A | Средняя поперечная балка | |
| 19 | 2***A | Левая нижняя соединительная планка средней поперечной балки | |
| 20 | 2***A | Правая верхняя соединительная планка средней поперечной балки | |
| 21 | 2***A | Правая нижняя соединительная планка средней поперечной балки | |
| 22 | 2***A | A Beam Left Upper Connecting Plate | |
| 23 | 2***0 | A Beam Left Lower Connecting Plate | |
| 24 | 2***A | A Beam Right Upper Connecting Plate | |
| 25 | 2***A | Middle Three Beam Assembly | |
| 26 | 2***0 | A Beam Right Lower Connecting Plate | |
| 27 | 2***3 | Front Cross Member Assy | |
| 28 | Q***T | Шестигранный фланцевый болт | |
| 29 | 2***3 | Right Rail | |
| 30 | 2***3 | Inner Reinforcing Plate Of Right Longitudinal Beam | |
| 31 | 2***3 | Inner Reinforcing Plate Of Left Longitudinal Beam | |
| 32 | Q***T | Болт | |
| 33 | Q***T | Шестигранный фланцевый болт | |
| 34 | Q***2 | Заклепка с полукруглой головкой | |
| 35 | Q***T | Шестигранный фланцевый болт толстый стержень (стандартный тип) | |
| 36 | 2***3 | Frame Right Front Add Long Beam | |
| 37 | T***T | SPL Small Hexagon Flange Lock Nut | |
| 38 | 2***3 | Hexagon Flange Bolt | |
| 39 | Q***T | Болт | |
| 40 | 2***3 | Saddle Bottom Plate Right Connecting Plate Assembly | |
| 41 | 2***3 | Left Rail | |
| 42 | 2***3 | Frame Left Front Add Long Beam | |
| 43 | 2***3 | Saddle Bottom Plate Left Connecting Plate Assembly | |
| 44 | Q***T | Болт с шестигранной головкой и буртиком | |
| 45 | C***6 | Шестигранная фланцевая гайка | |
| 46 | Q***T | Болт с шестигранной головкой и фланцем | |
| 47 | 2***3 | Right Front Bracket-Front Leaf Spring | |
| 48 | 2***3 | Left Front Bracket-Front Leaf Spring | |
| 49 | 2***6 | Right Front Spring Front Bracket Cross Member Welding Assembly | |
| 50 | Q***T | Hexagon Flange Bolt | |
| 51 | C***4 | Шестигранная фланцевая гайка | |
| 52 | 2***6 | Upper Bracket | |
| 53 | Q***T | Шестигранный фланцевый болт | |
| 54 | Q***T | Болт | |
| 55 | 2***A | Upper Bracket-Rear Damper | |
| 56 | C***6 | Гайка | |
| 57 | Q***6 | Button head rivet | |
| 58 | 2***5 | Rear Suspension Front Beam Under Connecting Plate | |
| 59 | 2***5 | Air Suspension Beam | |
| 60 | 2***5 | Rear Suspension Front Beam Upper Connecting Plate | |
| 61 | 2***0 | Gas Bottle Bracket Right Connecting Plate | |
| 62 | 2***0 | Gas Bottle Bracket Left Connecting Plate |
